Вместо снижающих скорость радиаторов предлагались сложные системы поверхностного охлаждения воды и масла, которые начали применять итальянцы. Вода под давлением в рубашках мотора не закипает до 110 градусов Цельсия. Часть этой перегретой воды по трубам отводится в камеру парового сепаратора без избыточного давления и превращается в пар. Пар и вода отделяются друг от друга. Вода возвращается в мотор, а пар по трубам направляется в крылья и попадает в герметичные панели между двумя их обшивками, охлаждается и конденсируется. Образовавшаяся вода центробежными насосами возвращается в мотор.

Охлаждение масла отличалось лишь тем, что оно передавало свое тепло метаноловому спирту в маслоспиртовом радиаторе, а уже спирт испарялся и охлаждался в герметичных панелях хвостовой части фюзеляжа, киля и стабилизатора.

Эрнст прекрасно понимал, что доводка такой системы потребует много сил и времени. Но он также знал, что она позволит увеличить скорость истребителя на 80 км/ч. Он задал Зигфриду Гюнтеру простой вопрос: Что будет с мотором, если в охлаждающей панели крыла во время воздушного боя появятся несколько пулевых отверстий? Тем более что площадь этих панелей значительно больше, чем у радиатора». Нужны эксперименты», — был ответ Гюнтера.

В целом Эрнсту больше других понравился вариант № 3 нового истребителя, он впитал в себя все самые последние рекомендации авиационных научно-исследовательских институтов Германии и выглядел как красивым, так и рациональным.

Обводы фюзеляжа с прямой нижней и кривой верхней поверхностью придавали самолету вид хищника с опущенным носом. Крыло для большей скорости предлагалось набрать из так называемых ламинарных тонких профилей, которые обладают меньшим волновым сопротивлением. Хейнкель уже полностью отказался от эллипсовидных крыльев, как нетехнологичных. Передняя кромка крыла была точно перпендикулярна оси самолета. Прямой центроплан и трапециевидные консоли создавали впечатление, что крыло имеет обратную стреловидность. От предыдущего истребителя Не-112 новый сохранил еле заметный излом крыла по границе центроплана, где крепились ноги шасси, убираемые теперь внутрь под фюзеляж. Относительная толщина профилей центроплана линейно увеличивалась к борту фюзеляжа, и ниши для широких колес получились вместительными. А рядом с нишей колеса в центроплане скомпоновали отсек вооружения. Пока это был синхронный пулемет, ствол которого проходил выше убранной стойки шасси. Третью огневую точку предполагалось разместить в развале цилиндров мотора.

Предлагался новейший мотор «Даймлер-Бенц» DB 601, который еще даже не поступил в серийное производство, но уже демонстрировал мощность в 1100 л.с.

Этой теме дали название «Проект 1035». Эрнст дал команду Шварцлеру начать выпуск рабочих чертежей и подписал Программу экспериментальных работ по машине, главным разделом которой была отработка испарительных систем охлаждения воды и масла.

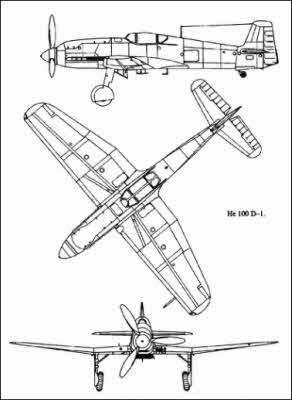

Общий вид последнего истребителя Хейнкеля с поршневым мотором

Разработка рабочих чертежей и их последующие изменения, постройка первых опытных самолетов, экспериментальные исследования и доработка охлаждающих систем слились в один непрерывный процесс, который Эрнст Хейнкель отслеживал с присущим ему азартом. А сюрпризы следовали один за другим. То оказалось, что мотор выделяет намного больше тепла, чем рассчитывали. То температурные напряжения от нагревающихся панелей крыла деформировали его. Он разрывался между несколькими новыми и очень важными темами, над которыми одновременно работали три его завода и конструкторское бюро.

Особое требование Эрнста при разрабоке чертежей — минимальный вес конструкции и производственная технологичность. Именно по этим параметрам обошел его Мессершмитг. Теперь он рассчитывал взять реванш. Весовой контроль чертежей и готовых деталей был жестоким. Но главную экономию веса обеспечили конструкторские решения. Никаких стыков крыла. Оно целиковое, с одним лонжероном и работающей обшивкой. Просто пристыковывается снизу к фюзеляжу. От привычной моторамы отказались, ее функции выполняли силовые боковые панели носовой части фюзеляжа. Топливо размещалось в четырех баках, расположенных за главным лонжероном. Баки занимали 45 % размаха крыла и вмещали 345 л бензина.

Снижение трудоемкости производства серийного самолета было задачей № 2 с самого начала выпуска рабочих чертежей. По сравнению с предыдущим истребителем Не-112 число деталей уменьшилось в два раза и многократно возросло число стандартных изделий. Количество заклепочных соединений уменьшилось более чем в два раза.

Два инженера завода в Маринехе, братья Буттер, изобрели взрывную заклепку. В тех местах конструкции агрегатов, где невозможно подойти с поддержкой, ставили односторонние взрывные. Буттеры умудрились в продольное сверление стержня заклепки со стороны его торца залить такое количество взрывчатого вещества, что после его подрыва от контактного нагрева стержень у торца разбухал настолько, что надежно стягивал пакет и фиксировал соединение. Эти взрывные заклепки впервые были применены на опытных истребителях «Проекта 1035».

Много лет спустя Эрнст Хейнкель любил рассказывать, как он продал лицензию на эти заклепки американцам в 1940 году:

«Прямой телефонной связи с Америкой не было. Переговоры велись из Милана, где у телефона находились: представитель Хейнкеля, итальянский посредник, американский консул в Милане и директор банка Милана. На другом конце провода в Нью-Йорке были: директор американской компании «Дью Пойнт», который покупал лицензию, консул Германии в Нью-Йорке и представитель Дойче-банка. Полтора часа эти джентльмены потратили на то, чтобы представиться и удостовериться в аутентичности документов. Затем из Нью-Йорка сказали:

— У нас чек на 250 тысяч долларов, и мы готовы его передать консулу Германии для компании Хейнкеля. Вы готовы одновременно передать техническую документацию нашему консулу в Милане?

— Мы согласны, — ответили из Милана.

На этом сделка была совершена к удовольствию обеих сторон».

Все конструкторские решения и технологические находки позволили значительно снизить количество человеко-часов, потребное для производства нового истребителя Хейнкеля.

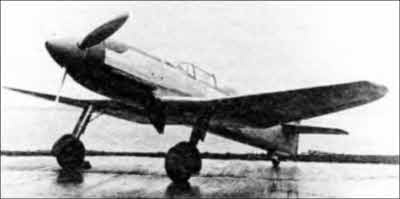

Первый летный прототип истребителя стоял в сборочном цехе почти готовый, когда в конце октября

1937 года Эрнст решился письменно уведомить Удета, что он выполнил обещание и построил «суперистребитель». Вскоре от него пришел контракт на три опытные и десять предсерийных машин. Эрнст также выбил для этого истребителя круглый номер. В Министерстве авиации ему присвоили обозначение Не-100.

Эрнст был уверен, что его новый самолет даже со стандартным мотором DB 601 покажет более высокую скорость, чем все состоящие на вооружении истребители, и с нетерпением ждал начала его заводских летных испытаний.
