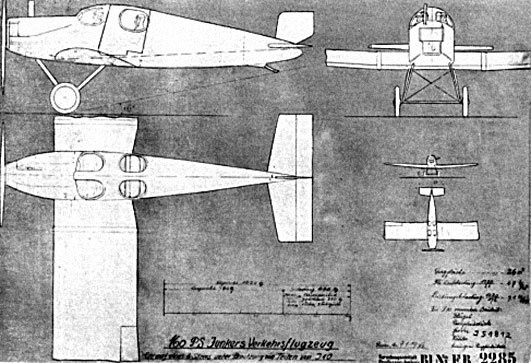

Забракованный проект пассажирского самолета J-12

А Юнкерс своими гражданскими J-10 civil 3 марта 1919 года открыл воздушный мост Дессау – Веймар. Пассажиром этой линии стал и мэр города Дессау господин Хессе. Два гражданских «юнкерса» возили пассажиров и чемоданы с почтой в Веймар до мая, пока там работало Национальное учредительное собрание. Потом эти машины выполняли чартерные рейсы, возили богатых туристов, курьеров и почту.

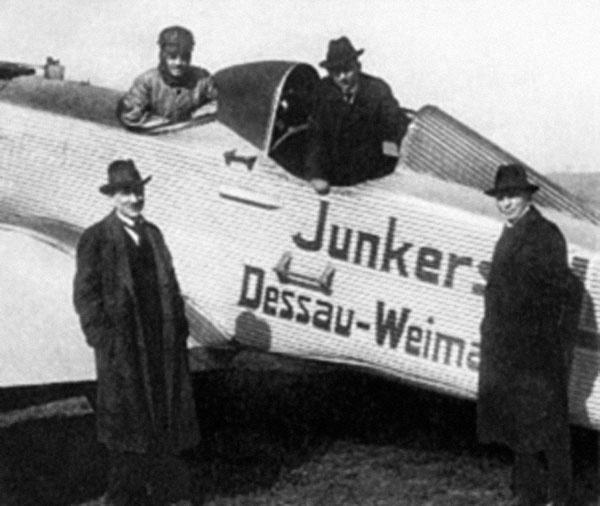

Первый пассажирский самолет Юнкерса

Через три месяца после начала пассажирских перевозок в Веймар, 25 июня 1919 года, на заводском аэродроме Юнкерса появился необычный самолет. Он был пузатый, с квадратными окнами по бокам фюзеляжа и стоял с гордо поднятым носом. Это был абсолютно новый самолет J-13 – первый в мире металлический авиалайнер. Он взлетел в этот же день с Эмилем Монцем. Его конструктор и главный инженер компании Отто Райтер в возрасте Христа спроектировал этот гражданский самолет из легкого дюраля, затратив на проект с января по июнь 9 тысяч человеко-часов. В среднем ежедневно над проектом работало десять человек. А до января он по заданию Юнкерса разработал проект другого пассажирского самолета J-12. Фактически это была модификация боевой машины J-10, которая коснулась только фюзеляжа. Он пополнел, и Райтер втиснул в него четыре кресла – одно для пилота и остальные для пассажиров.

Но Хуго Юнкерс этот проект забраковал после осмотра деревянного макета кабины. Она показалась ему слишком тесной и неудобной для пассажиров. Тут же он приказал Райтеру спроектировать новый самолет J-13 с просторной кабиной для четырех пассажиров, толстым крылом и топливными баками в центроплане.

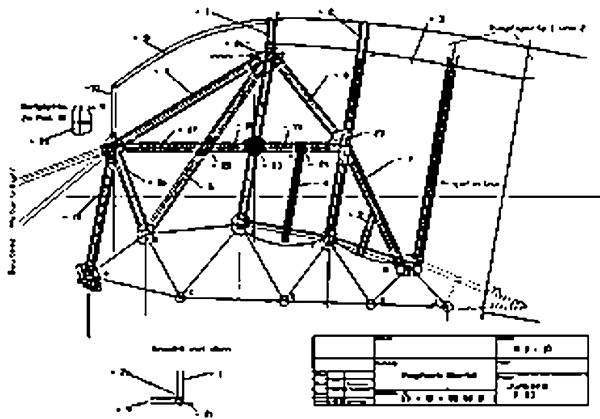

Схема стержней центральной фермы J-13

Германия бурлила, но, несмотря на это, первый самолет J-13 построили за четыре месяца. Эта машина Юнкерса специально создавалась как пассажирская и явилась предтечей самолетов гражданской авиации. Несмотря на возможность дешево купить военный самолет и переделать его в гражданский, Юнкерс был убежден, что для коммерческого успеха авиакомпаниям нужен специализированный пассажирский самолет. Юнкерс всегда думал об экспорте своей продукции, и J-13 не был исключением. Его конструкция позволяла для транспортировки легко разобрать самолет на секции.

Аэродинамическая схема крыла была сложной: от борта к законцовке менялась форма профиля от двояковыпуклого большой относительной толщины к плоско-выпуклому малой толщины с одновременной круткой крыла от больших углов заклинения у борта к нулевым на законцовках. Было предусмотрено, что для предотвращения капотирования при очень жесткой посадке шасси отделялось от самолета. Пассажиры снабжались привязными ремнями.

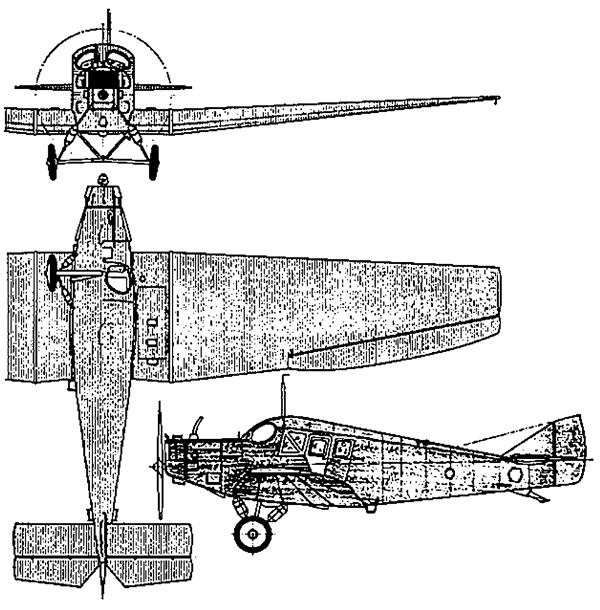

Общий вид пассажирского J-13, 1919 г.

У конструкторов Юнкерса уже был задел их фирменных решений, апробированных в эксплуатации: каркас из дюралевых труб как носитель формы и обшивка из гофрированных дюралевых листов. Будучи приклепанной к каркасу, она прекрасно держала обвод и участвовала в силовой работе конструкции. Там, где местные воздушные нагрузки были высокие, например в носке центроплана, гофр усиливался полустеночными дюралевыми нервюрами с круглыми отверстиями облегчения. Но главной изюминкой конструкции самолетов Юнкерса, которую также применил Райтер в пассажирском J-13, была единая ферма всей центральной части самолета. На этот раз ферма объединила в одно целое центроплан, шасси и мотораму с кабиной пилотов и пассажиров.

Методы автогенной сварки алюминиевых сплавов только начали разрабатываться, поэтому соединение дюралевых стержней осуществляли с помощью стальных фитингов, заклепок и болтов. Стапель сборки центральной фермы обеспечивал точность обводов и взаимозаменяемость по стыкам. Консоль крыла стыковалась с центропланом также «фирменными» винтовыми узлами – резьбовыми втулками с шаровыми поверхностями для безмоментного соединения. Для монтажа использовались тонкие гаечные ключи. Зона стыка закрывалась узкой дюралевой лентой. Обшивка консолей тоже была находкой Юнкерса. Дюралевый лист толщиной 0,36 мм, шириной около метра и длиной в несколько метров на специальном прокатном станке по всей длине превращался в гофр с высотой волны 5 мм и шагом 30 мм. На покрытие фермы консоли уходило семь гофрированных листов, стыкуемых внахлест заклепками. Каждый лист от задней кромки по верхней поверхности огибал носок и по нижней поверхности консоли возвращался к задней кромке. Обшивка крепилась к поясам лонжеронов железными заклепками. По мнению Юнкерса, такую обшивку воздушный поток сорвать просто не мог. При имеющемся расстоянии между поясами лонжеронов гофрированная обшивка, отформованная по контуру профиля крыла, была достаточно жесткой, и нервюры не требовались.

Каркас хвостовой части фюзеляжа состоял из плоских дюралюминиевых рамных шпангоутов, расположенных перпендикулярно оси симметрии, и тонких дюралевых стрингеров. Гофрированные листы обшивки располагались вдоль фюзеляжа и крепились к каркасу заклепками.

Наличие на борту двух членов экипажа – пилота и штурмана – повышало безопасность перевозки пассажиров. Пост управления самолетом первоначально устанавливался только слева, на месте пилота. Кабина экипажа была открытой. Два больших окна, окантованные мягкой кожей, служили люками для входа и выхода членов экипажа. Для защиты от скоростного напора воздушного потока использовались небольшие прозрачные щитки-отражатели. Трехгранные топливные баки между раскосами центроплана вмещали 338 литров бензина.

Летные испытания первого экземпляра были настолько удачными, что через три недели после их начала взлетает второй летный и обеспечивает Юнкерсу получение сертификата годности пассажирского самолета к эксплуатации на авиалиниях. Однако действующий запрет союзников-победителей пока не позволяет эксплуатировать этот самолет в Германии. Но Хуго верит в коммерческий успех 13-го и ради этого меняет его обозначение на F-13.

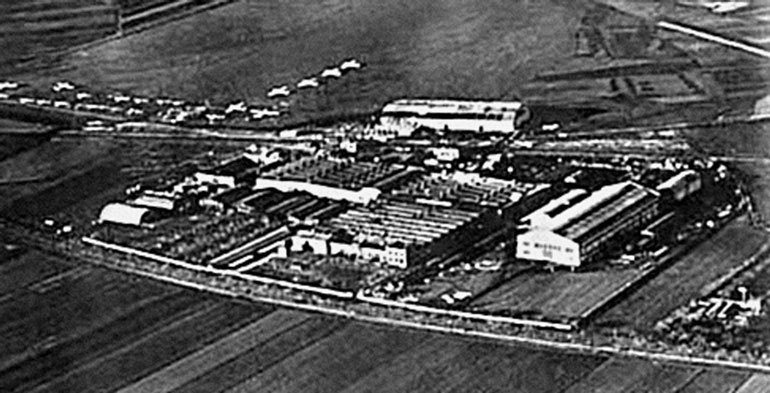

Авиационный завод Юнкерса в Дессау

На первом летном появилась возможность поменять двигатель на более мощный BMW IIIa – 185 л.с., и Хуго решает продемонстрировать всем, что его пассажирский самолет с таким мотором – лучший в мире. Число 13 будет благоприятным. В этот ясный день, 13 сентября 1919 года, топливные баки машины заправили только наполовину. Эмиль Монц с семью пассажирами, вес которых вместе с ним составил 515 кг, через полтора часа после взлета забрался на высоту 6750 м, превысив рекорд Ньюпора шестилетней давности на 630 метров. Мировой рекорд самолета Юнкерса был неофициальным, поскольку разбитая Германия не была членом ФАИ. Но он хорошо послужил рекламе самолета.
