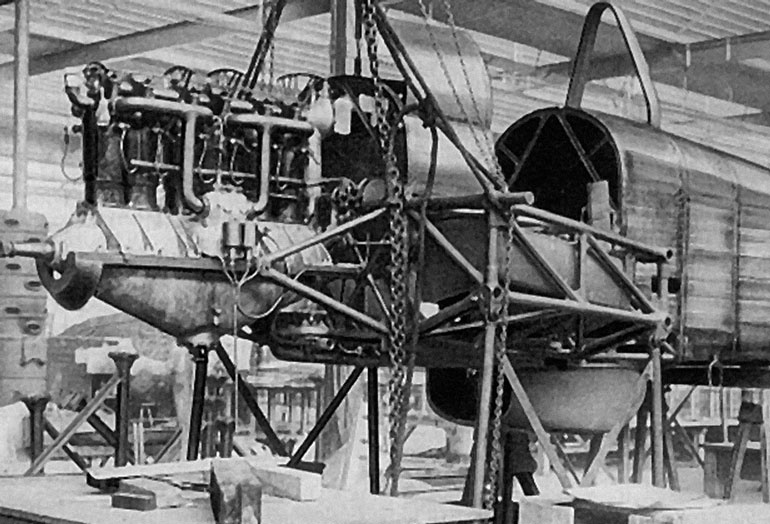

Центральная ферма истребителя Юнкерса J-2

Хуго Юнкерс сделал все, что мог. Он собрал у себя в кабинете ведущих специалистов и наметил основные направления разработки проекта. Крыло и мотор опустить вниз, кабину расположить над центропланом и разработать конструкцию сварной пространственной фермы, объединяющей в единое целое мотораму, шасси, центроплан, кабину и хвостовую часть фюзеляжа. Размах и площадь крыла уменьшить, сечение фюзеляжа – овал, мотор закапотировать, его выхлопную трубу продлить назад за кабину по правому борту, а радиатор сместить назад под кабину. Для защиты пилота при капотировании самолета Хуго предложил за кабиной сверху установить арочную силовую дугу. В заключение он заметил:

– Это будет уже не «Жестяной осел», который служил для демонстрации наших возможностей. Нам предстоит создать истребитель для серийного производства, эксплуатации в боевых условиях и завоевания превосходства в воздухе. Надо максимально снизить его сопротивление и вес.

Отто Мадер получил указание как можно быстрее сделать модель и продуть ее в новой аэродинамической трубе. С тех пор, как большинство конструкторов переехало из Ахена, здесь, на заводе JCO, был организован Исследовательский институт профессора Юнкерса, директором которого стал доктор Отто Мадер. В исследовательской лаборатории Юнкерса в Ахене остались двигателисты и небольшая группа аэродинамиков, обеспечивающих продувки в малой трубе. Новая большая аэродинамическая труба замкнутого цикла в Дессау должна заработать через месяц. Технический отдел института фактически стал конструкторским бюро Юнкерса, в котором он создавал свои самолеты. Тут проводились исследования металлических конструкций самолетов, начатые в Ахене, планировались технологические, прочностные и аэродинамические эксперименты. Использовался опыт завода по формовке, штамповке, обрезке и сварке тонких листов электротехнической стали и обработке стальных труб при производстве газовых колонок.

Хуго особо трепетно оберегает свои изобретения и в Исследовательском институте организует специальные отделы патентов и лицензий. Инженеры и юристы этих отделов при постоянном его участии анализируют возможность патентования разработок технического отдела, исследуют авторские права, выдвигают патентные претензии и продают лицензии на использование патентов Юнкерса.

То, что задумал Юнкерс, не имело аналогов. Он решился создать такую конструкцию истребителя из стали, которая позволяла выпускать самолеты поточно и с минимальными производственными отклонениями. Для этого была придумана единая сварная конструкция центральной секции в форме пространственной фермы из стальных труб.

Отто Мадер очень грамотно реализовал идею Юнкерса. Основой всей конструкции служила ферма центроплана. Спереди к ней крепилась моторама, сверху отсек вооружения и за ним кабина, снизу ферма шасси, а сзади монококовый фюзеляж. Крыло соединялось с торцом центроплана четырьмя конусными узлами, стягиваемыми накидными гайками по типу соединений трубопроводов. Эта конструкция перекочевала в самолет из газовой колонки. Через затянутое конусное соединение передаются перерезывающая и сжимающая силы, а через резьбу – растягивающая сила от изгибающего момента.

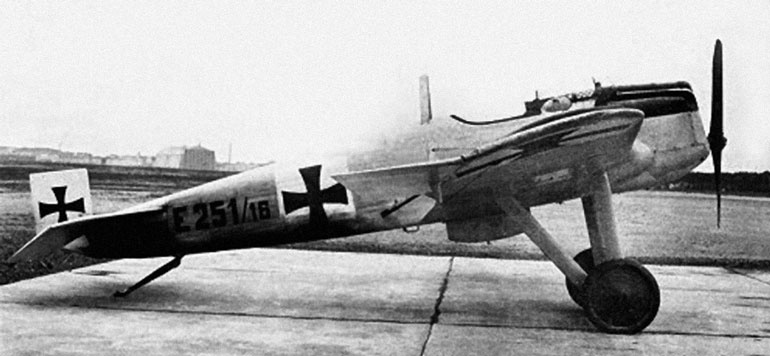

Второй стальной истребитель Юнкерса J-2, 1916 г.

Все шесть ферм для заказанных истребителей сваривались в одном приспособлении, и это гарантировало идентичность их геометрических размеров и минимальные производственные отклонения обводов самолетов. Конструкцию фюзеляжа истребилеля Юнкерса будут заимствовать создатели металлических самолетов во все времена. Внутренний силовой набор шпангоутов и стрингеров работал как одно целое с обшивкой. Обшивка стыковалась на полках гнутых профилей овальных шпангоутов. Облик истребителя J-2 значительно отличался от первого экспериментального стального самолета J-1. Истребитель стал более обтекаемым. Корневая хорда центроплана уменьшилась, и крыло у борта фюзеляжа уже не было таким толстым.

На первом экземпляре истребителя установили требуемый заказчиком мотор Merсedes D II, и уже 11 июля 1916 года он взлетел с лейтенантом Маллинкродом под Берлином. Но Юнкерса ждало разочарование. Скорость и остальные летные характеристики истребителя практически не отличали его от «Жестяного осла». Тогда Хуго решает на остальных пяти машинах установить более мощный, но и более тяжелый мотор Mercedes DIII.

Компоновка Юнкерсом J-2 уже содержала все классические решения истребителей будущего. Через двадцать лет истребитель Мессершмитта Bf-109 будет выполнен по такой же схеме с низкорасположенным свободнонесущим крылом, его пулеметы также будут расположены над мотором, также за моторным отсеком будет отсек боекомплекта с легко открывающимися панелями для перезарядки, а за ним кабина пилота.

В программе Государственных испытаний участвовали все шесть стальных истребителей Юнкерса. Они конструктивно отличались площадью и размахом крыла, формой киля и элеронов. Более мощный мотор позволил почти уложиться в норматив заказчика по скороподъемности, а максимальную скорость поднять до 200 км/ч и существенно превысить скорость конкурентов. Еще два военных летчика, унтер-офицеры Венделер и Шадэ, подключились к полетам. На одном истребителе Шадэ совершил демонстрационный скоростной перелет в Дессау. Время полета оказалось рекордным.

Но в это время немецкая самолетостроительная компания «Альбатрос», которую поставил на ноги молодой Эрнст Хейнкель, выставила на Государственные испытания свой деревянный истребитель-биплан D-1. Он не мог конкурировать с «юнкерсом» по скорости, зато весил на 300 кг меньше, был вооружен двумя пулеметами и поднимался на высоту 3 км на две минуты быстрее. А маленький французский биплан «Ньюпор 11» с одним пулеметом летал медленно, но весил в два раза меньше и забирался на расчетную высоту на пять минут быстрее истребителя Юнкерса.

Военные летчики-испытатели, выполняя учебные воздушные бои на всех имеющихся типах истребителей, отдавали предпочтение деревянному биплану. А тут еще случилась катастрофа. Макс Шадэ выполнял рутинный полет на втором экземпляре истребителя Юнкерса 23 сентября 1916 года. На высоте 300 м он летел на очень маленькой скорости и вошел в штопор. Его вытащили из-под обломков уже без сознания, которое к нему так и не вернулось.

Хуго очень болезненно переживал гибель летчика, винил себя и своих конструкторов. Наверное, они недостаточно ясно инструктировали Шадэ об опасности вхождения в штопор на малых скоростях. Профессор Юнкерс тогда не знал, что такими крыльями будут оснащены почти все будущие самолеты и что смерть Макса Шадэ спасет жизни многих пилотов.

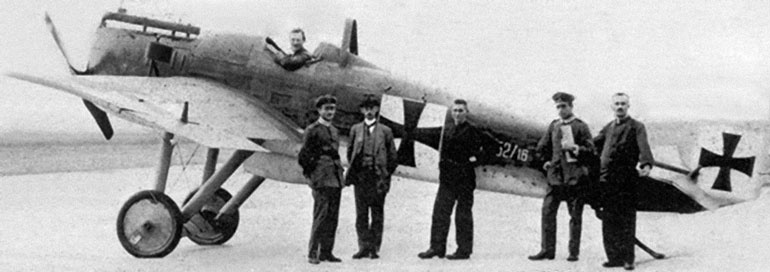

Третий стальной истребитель Junkers J-2, 1916 г.

Военные не стали заключать с Юнкерсом контракт на серийный выпуск его стальных истребителей, и Хуго воспринял это решение как справедливое. Идет кровопролитная война на два фронта, и летчикам, которые уже вели воздушные бои, виднее, какой тип истребителя более эффективен.
