Первые две опытные машины продолжали летать с укрощенными двигателями BMW 139 до середины 1943 года. Надежность двигателей возросла, и проблема перегрева была частично решена. Температура в кабине уже была в пределах допустимой. Для Курта Танка пережитые неудачи имели и свои плюсы — множество проблем раскрылось, и теперь ясно, над чем надо работать.

Недостатки двигателя BMW 139 были очевидны для всех. Еще после первых полетовопытного Fw-190V1 с этим двигателем, на завод в Бремене привезли первый макет нового детища BMW. Внешне новый двигатель был очень похож на предыдущий. Конструкторы Танка сразу поняли, что будущее их истребителя будет связано с BMW 801. Через три месяца Министерство авиации прекратило финансирование дальнейших работ по «139-му» и выдало контракт BMW на разработку «801-го». В это время на стендах BMW крутились три новых опытных мотора. В январе 1940 года их было уже пятнадцать, и один из них проработал без замечаний сто часов, развивая мощность 1800 л.с.

Курту Танку удалось получить контракт министерства на модификацию проекта Fw-190 под новый 801-й двигатель сравнительно быстро. К этому времени его постоянная работа с проектировщиками над компоновкой нового истребителя Fw-190 наглядно показала, что он будет существенно отличаться от летающих прототипов. Работы в цехе по сборке третьей и четвертой опытных машин прекратили. Впоследствии третью разобрали на детали, а четвертую использовали для статических испытаний прочности.

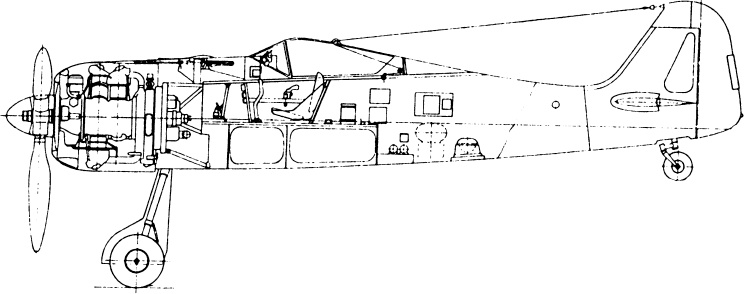

Компоновка Fw-190V5 с мотором BMW 801

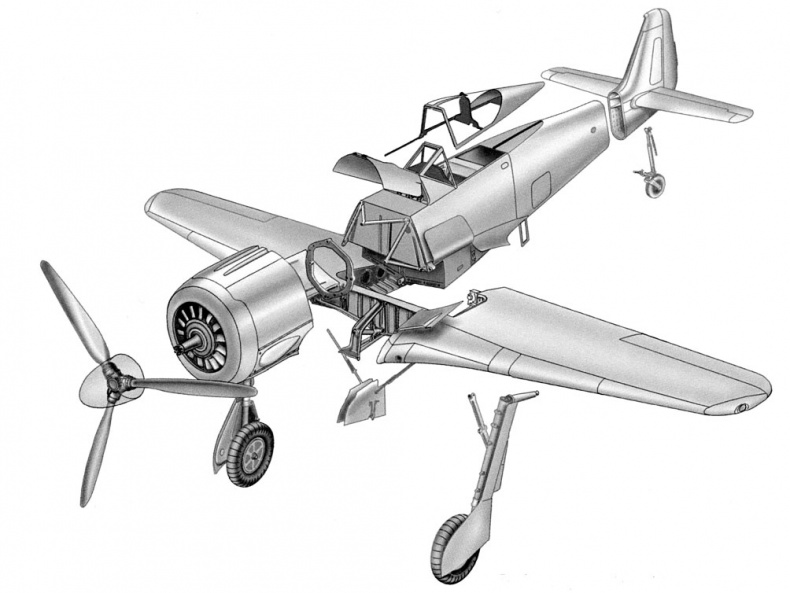

Схема членения истребителя Fw-190

Проект модификации разработали в отделе проектирования КБ под руководством Людвига Миттельхубера, и он предусматривал смещение кабины назад для организации отсека вооружения в фюзеляже по требованию заказчика. Два пулемета в верхней части фюзеляжа перед козырьком фонаря питались из ящиков перед первым силовым шпангоутом, а ящики крыльевых пушек располагались за ним. Высокий фонарь кабины утопили в фюзеляж, опустив сиденье летчика на 20 см. Танк сначала возражал, потому что ухудшался обзор вперед при рулении, но потом согласился. Уменьшили площадь остекления сдвижной части фонаря. Кабина пилота стала очень тесной, сиденье уменьшили, но на нем появились бронеспинка и заголовник. Если внешний облик истребителя сохранился, то его конструкция была полностью изменена. Новый двигатель сзади имел плоскую силовую трубчатую сварную раму, на четырех точках которой он подвешивался к самолету. С верхней и боковых точек рамы двигателя усилия передавались на стержневую пространственную раму самолета, которая являлась предметом высокого инженерного искусства. Она крепилась к переднему силовому шпангоуту в четырех точках, куда подходили четыре лонжерона фюзеляжа. С нижней точки рамы двигателя усилие через стержень передавалось на кронштейн лонжерона крыла, расположенный в плоскости симметрии.

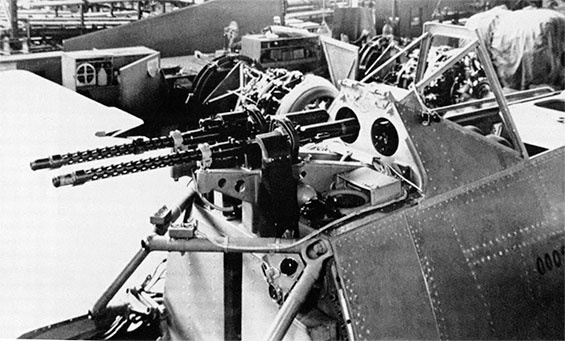

Конструкция установки двух пулеметов перед козырьком кабины

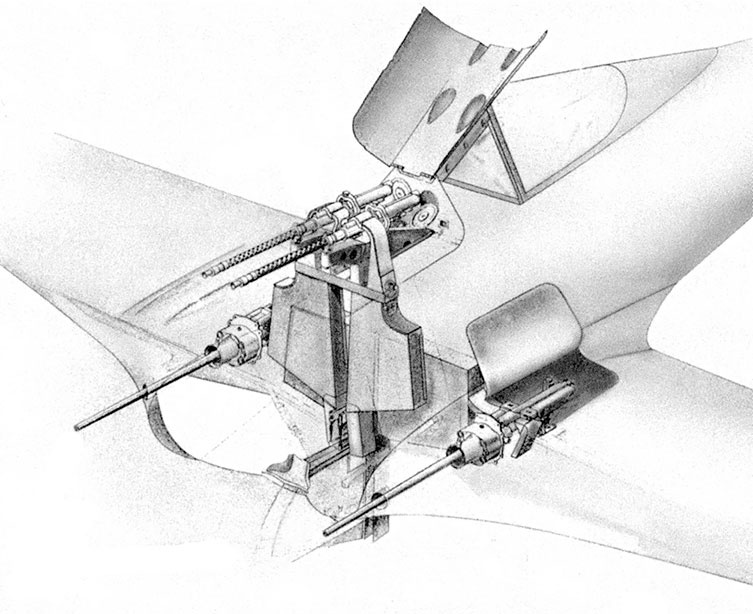

Вооружение истребителя Fw-190 (проект)

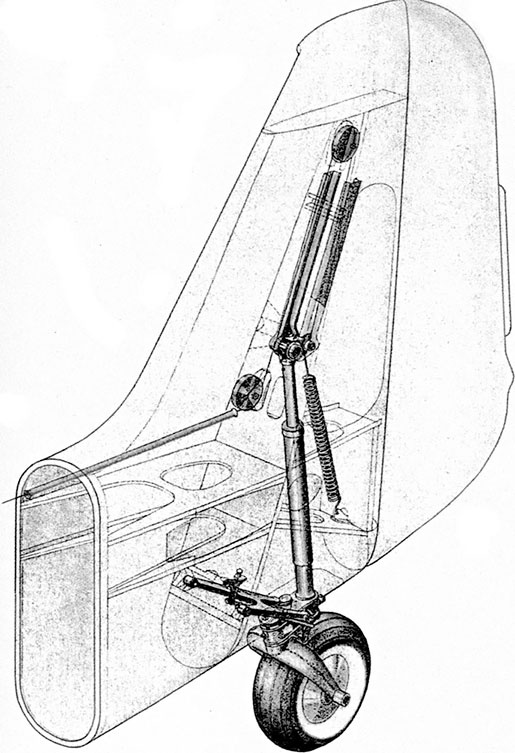

Убирающаяся хвостовая опора

Крыло отличалось рядом новаторских решений. Оно было однолонжеронным и неразъемным. Через фюзеляж проходил только лонжерон, а крутящий момент передавался и при помощи задней стенки. Лонжерон крыла двутаврового сечения у корня вырождался в швеллер ближе к концам. До отсека ноги шасси он играл роль передней стенки, а здесь он ломался, окантовывал его и уходил в центральную зону профиля крыла, где была максимальная строительная высота. Верхняя и нижняя панели консолей проклепывались в стапелях с частым набором Z-образных стрингеров и половинками нервюр.

Помня о проблемах с уборкой основных ног шасси гидравликой на первой машине, Курт Танк решил теперь не рисковать и согласился на электропривод с ломающимся подкосом. Заодно и нижнюю створку основного колеса перенесли на фюзеляж. В связи с увеличением веса самолета размеры колес увеличили. Хвостовое колесо обрело пневматик.

Теперь уже никогда Курт Танк не будет применять на хвостовых опорах литых резиновых колес, как на первых двух опытных Fw-190. Но к уборке основных ног гидроцилиндрами он вернется через пять лет.

Много изобретательности проявили конструкторы при установке двух пулеметов перед козырьком кабины на балках, опирающихся на первый силовой шпангоут и переднюю стенку кабины.

В расчете на установку пушек в корне крыла увеличили наплыв. Босс требовал, чтобы к оружию и двигателю был идеальный подход в эксплуатации. Пулеметы закрыли одним большим капотом, который откидывался на двух петлях в основании козырька фонаря и крепился легкосъемными замками. Большие откидывающиеся крышки люков на верхней поверхности крыла у корня обеспечивали подход к пушкам или пулеметам.

Все капоты двигателя крепились на легкосъемных замках и быстро снимались. Все говорило о том, что получается настоящая боевая машина — «рабочая лошадь». Теперь Курт Танк был близок к реализации своей мечты, как никогда.

В апреле 1940-го на завод привезли долгожданный двигатель для пятого опытного истребителя, сборка которого уже заканчивалась. Это был десятый по счету BMW 801С-0. Согласно паспорту, он на стенде развил мощность 1600 л.с. Теперь для настоящего истребителя путь в небо был открыт. Но взлетит он только через четыре месяца.

Курт сидит в своем маленьком скромно обставленном кабинете. На рабочем столе много папок с секретными документами. Поздний вечер. Плотные шторы на окнах не пропускают наружу свет большой настольной лампы. Строгое требование затемнения — идет война, и английские бомбардировщики долетают до Бремена. Подписав документ, он откладывает папку и надолго задумывается.

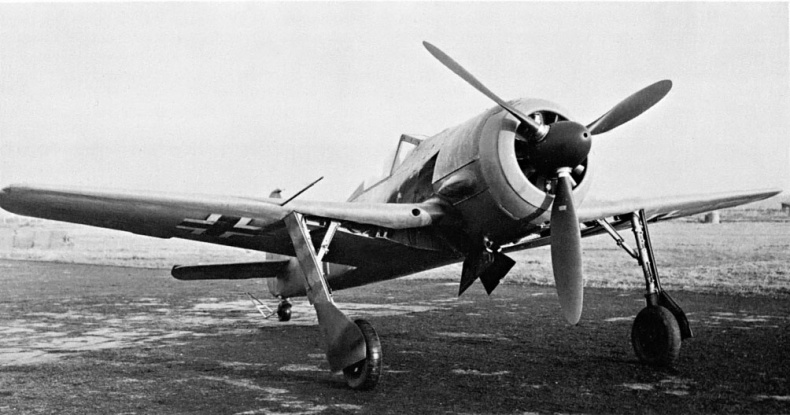

Пятый опытный Fw-190V5 готов к летным испытаниям, 1940 год
