Конечно, размеры и вес самолёта определятся после разработки его эскизного проекта с полным аэродинамическим расчётом, но Александр Михайлович уже чувствовал, что вес пустого возрастёт минимум на целую тонну. Когда он приехал на завод, в его портфеле лежал блокнот с эскизами основных конструкторских решений по новому истребителю.

Совет директоров «Рипаблик» встретил сообщение Картвели о новых требованиях военных и его решении проектировать совершенно новый истребитель гробовым молчанием. Выходит, он, вице-президент, всё это время вводил их в заблуждение, развернув сверхдорогостоящую работу над двумя истребителями, характеристики которых не соответствуют реальной потребности. Он, Картвели, как главный конструктор компании обязан был быть в курсе событий и знать, какой истребитель нужен Соединённым Штатам.

Сам Александр Михайлович пережил такой же шок у военных в Райт Филд. Но теперь он знал – держатели акций компании скоро поймут, что другого пути сегодня нет. Надо смириться с потерей денег на опытные разработки и исследования. Нужно всё начинать сначала, но полученный опыт не пропадёт. Есть шанс получить контракт на новый истребитель, надо только очень тщательно разработать эскизный проект и правильно оформить предложение. Высказав все доводы в пользу нового истребителя, Картвели сидел с каменным лицом и выслушивал пламенные и противоречивые речи о будущей судьбе их компании. Он не придавал им большого значения потому, что уже был заряжен на новую, большую и трудную работу.

Он рождался в спешке. В Европе шла кровопролитная война. 10 мая – вторжение в Бельгию, Голландию и Люксембург. Почти полторы тысячи немецких бомбардировщиков, 42 штурмовика, 242 двухмоторных и 1000 одномоторных истребителей. Союзники собрали во Франции 1150 истребителей и значительно меньше бомбардировщиков. На рассвете волна за волной немецкие самолёты нанесли удары по аэродромам. Парашютные и планерные десанты в ключевых местах. После установления господства в воздухе Люфтваффе переключилось на поддержку наземных войск. За два дня союзники потеряли тысячу самолётов. В начале июня – эвакуация английского экспедиционного корпуса во Франции через Дюнкерк. Истребители «Спитфайр» из Англии прикрывали эвакуацию и впервые встретились с Bf-109.

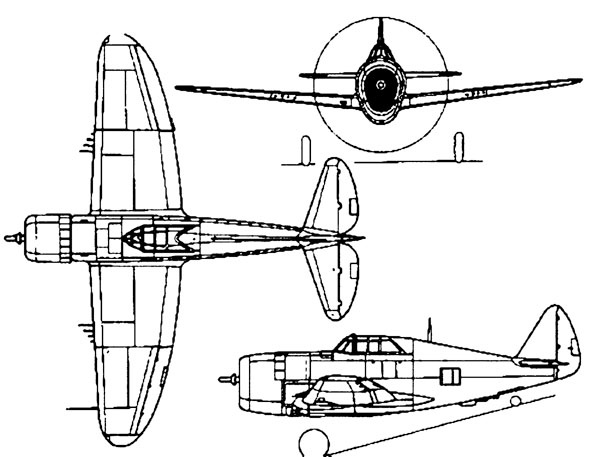

Общий вид сверхтяжёлого истребителя Картвели

Все понимали, что Англию надо спасать. Эскизный проект сверхтяжёлого истребителя в конструкторском бюро делали всем скопом. За рекордно короткое время определились размеры и веса систем. Компоновка в масштабе 1:5 позволяла наглядно и с большой точностью представить взаимное расположение различных агрегатов и оборудования этого сложного самолёта. Александр Михайлович не отходил от компоновщиков и требовал всё новых сечений.

Одновременно продували модели и вносили изменения в аэродинамический расчёт. Самые последние рекомендации учёных лабораторий НАКА были учтены. Двояковыпуклый профиль крыла имел очень небольшую кривизну. Закрылки не только отклонялись вниз, но и отъезжали назад, образуя щель, которая повышала их эффективность. Нагрузку на крыло увеличили до 213 кг/м2, а полуэллиптическая форма в плане снижала его индуктивное сопротивление.

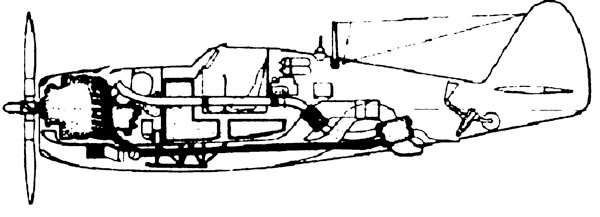

Схема компоновки сверхтяжёлого истребителя

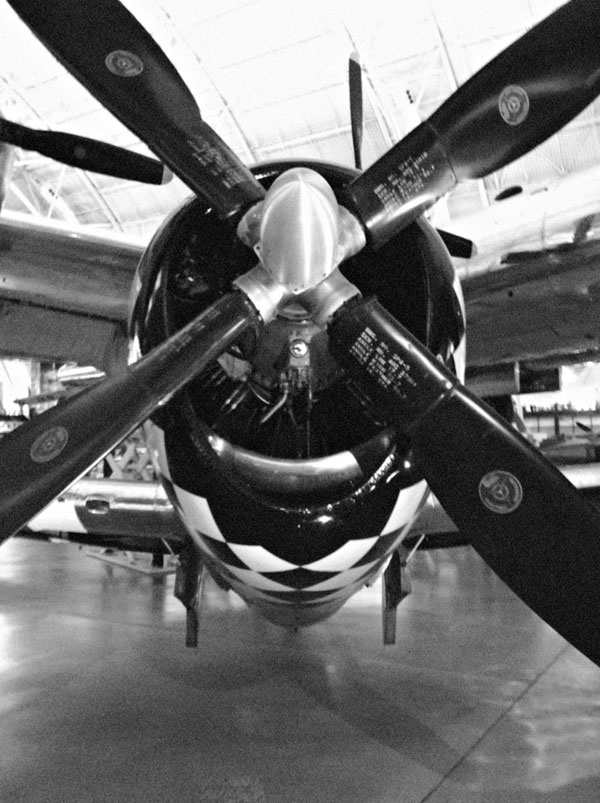

Внутренняя нижняя губа капота мотора

На глазах изумлённых конструкторов на их чертёжных досках по воле их руководителя, которому было только сорок три года, рождалось чудо. Такого тяжёлого одномоторного истребителя мировое самолётостроение ещё не знало. Но те требования, которые задали военные США, к другому результату привести не могли.

Самым драгоценным наследством своего российского предшественника Картвели по справедливости считал систему турбонаддува двигателя. Она создавалась Северским на грани технических возможностей и нуждалась в самом пристальном внимании при реализации в новом проекте. Работая над компоновкой, Александр Михайлович старался ничем не «обижать» эту сложную систему. От её надёжной работы зависела судьба этого необычного истребителя.

Цилиндрический маслобак теперь занял место пулемётов наверху фюзеляжа за двигателем. Всю нижнюю часть фюзеляжа под крылом Картвели отдал центральному воздуховоду. Но его конструкция очень хрупкая, и если истребитель садится с убранным шасси, то она сомнётся. Ремонт надолго выведет боевую машину из строя. Поэтому родилась идея установить внутри защитную опору, препятствующую сминанию воздуховода. Она должна держать вес самолёта, и её сделали в виде стальной лыжи на пространственной ферме со стержнями, закреплёнными на лонжеронах крыла.

Перед воздуховоздушным радиатором охлаждения сжатого воздуха центральный воздуховод раздваивается. Большая часть воздушного потока идёт в радиатор и выбрасывается наружу через два окна по бокам фюзеляжа. А меньшая часть – в компрессор и на обдув турбины.

Картвели ещё раньше, на предыдущем истребителе Р-43 перенёс воздухозаборник системы в самый нос, где незавихрённый воздушный поток помимо скоростного напора дополнительно поджимается лопастями винта. Прямо под нижней частью внутренней губы капота двигателя через сегментный профилированный заборник поджатый воздушный поток поступает в три воздуховода. Большой, центральный канал идёт к турбокомпрессорному агрегату, два боковых – к маслорадиаторам.

Как ни старался Картвели минимизировать размеры и вес конструкции, всё равно самолёт выходил слишком большим. Диаметр нового двигателя R-2800 был на 130 мм больше, и он весил больше тонны. Последняя модель «С» турбокомпрессора «Дженерал Электрик», которая сочеталась с этим двигателем, тоже стала тяжелее. Вместе с трубопроводами она весила почти 400 кг.

Картвели сразу решил установить по четыре пулемёта на каждом крыле. Для их питания под верхними панелями консолей создали ложементы для патронных лент. Восемь крупнокалиберных пулемётов с их боекомплектом и узлами крепления весили очень много. Тяжёлой оказалась и бронезащита лётчика. Помимо высокой бронеспинки, которая защищала сзади и его голову, в кабине устанавливалась передняя бронеплита и бронестекло козырька. Немало весило и радиооборудование, состоящее из связной станции, полукомпаса и аппаратуры «свой-чужой».

Но все требования заказчика выполнялись. Расчётная максимальная скорость 650 км/ч, а практический потолок более 12 км. Правда, взлётный вес истребителя по сравнению с предыдущими машинами компании увеличивался в два раза.
