7.1.8. Анализ ЭКГ

Следует помнить о том, что кардиограмма – дополнительный метод исследования и сама по себе лишь в единичных случаях может позволить точно определить состояние больного. Прежде чем расшифровывать ЭКГ, врачу необходимо ознакомиться с течением заболевания, диагнозом и проводимой терапией, а также учесть возраст, вес, телосложение и пол больного, величину артериального давления.

На основании анализа ЭКГ делают заключение. В нем обычно пишут об основных параметрах, определяющих состояние сердца.

К ним относятся:

• характер ритма (синусовый, аритмичный, брадикардия, тахикардия и т. д.);

• положение электрической оси сердца;

• состояние миокарда (инфаркт, диффузные изменения);

• наличие гипертрофии предсердий и/или желудочков;

• состояние коронарного кровотока;

• наличие нарушений автоматизма, возбудимости и проводимости миокарда.

ЭКГ позволяет точно определить, какой участок сердца поражен при инфаркте миокарда. Это возможно благодаря тому, что каждое записанное отведение отражает состояние конкретного отдела сердца.

Например, стандартные отведения ЭКГ позволяют судить о патологических изменениях в левом желудочке сердца (при этом отведение I соответствует передней стенке, отведение III – задней).

Усиленные стандартные отведения отражают соответственно состояние правой боковой стенки (aVR), левой переднебоковой (aVL) и задненижней стенки (aVF) левого желудочка сердца.

Об изменениях в предсердиях чаще всего судят по стандартному отведению II и грудным отведениям V1 и V2.

Грудные отведения дают представления о состоянии правого предсердия и правого желудочка (V1 и V2), межжелудочковой перегородки (V3), верхушки сердца (V4), переднебоковой (V5) и боковой (V6) стенок левого желудочка.

Анализ кардиограммы начинают с определения ритма сердца и его частоты. У здорового человека на ЭКГ регистрируется синусовый ритм, то есть электрические импульсы образуются пейсмекерными клетками синусового узла с определенной последовательностью и частотой.

Признаки наличия такого ритма на кардиограмме – это наличие положительного зубца Р перед каждым комплексом QRS и одинаковые (равномерные) интервалы Р-Р и R-R.

О возможных нарушениях ритма, выявляемых с помощью ЭКГ, будет рассказано в книге несколько позже.

Следующим этапом является расчет частоты сердечных сокращений (ЧСС), который проводят либо с помощью кардиологической линейки, либо по таблице, либо путем деления 60 на длительность интервала R-R (в секундах).

Затем определяют электрическая ось сердца. Возможны нормальное положение электрической оси и ее отклонения влево или вправо.

При нормальном положении зубец R имеет максимальную амплитуду в стандартном отведении II, то есть RII > RI > RIII (R в данном случае – амплитуда зубца для соответствующего отведения).

В случае отклонения электрической оси сердца влево (например, при гипертрофии левого желудочка) высота зубца R максимальна в стандартном отведении I, а также минимальна в отведении III (RI > RII > RIII).

При этом SIII > RIII.

Отклонение электрической оси сердца вправо (например, при гипертрофии правого желудочка) проявляется в следующих соотношениях: RIII > RII > RI и SI > RI.

На следующем этапе анализируются патологические изменения кардиограммы.

Существуют и определенные совокупности специфических признаков (изменений), именуемые синдромами. Диагностика определенных синдромов позволяет сформировать соответствующее медицинское заключение.

Отмечу, что перечислению электрокардиографических симптомов и синдромов посвящены многочисленные, а в ряде случаев и многотомные атласы и руководства для врачей.

В данной книге рассмотрены только наиболее часто встречающиеся и самые значимые из них.

7.2.1. Гипертрофия миокарда

Причина возникновения гипертрофии, как правило, – избыточная нагрузка на сердце либо сопротивлением (артериальная гипертензия), либо объемом (хроническая почечная и/или сердечная недостаточность). Усиленная работа сердца ведет к повышению обменных процессов в миокарде и в дальнейшем сопровождается увеличением числа мышечных волокон. Биоэлектрическая активность гипертрофированного отдела сердца возрастает, что находит свое отражение на электрокардиограмме.

7.2.1.1. Гипертрофия левого предсердия

Характерным признаком гипертрофии левого предсердия является увеличение ширины зубца Р (более 0,12 с). Второй признак – изменение формы зубца Р (два горба с преобладанием второй вершины) (рис. 6).

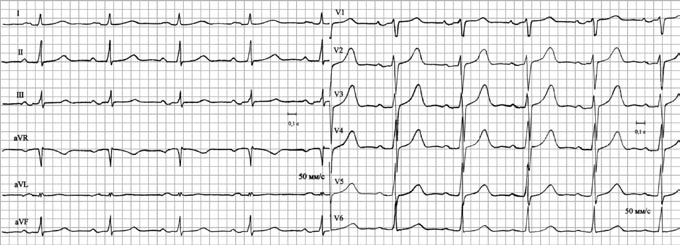

Рис. 6. ЭКГ при гипертрофии левого предсердия

Гипертрофия левого предсердия является типичным симптомом стеноза митрального клапана и поэтому зубец Р при этом заболевании называют Р-mitrale. Подобные изменения наблюдаются в отведениях I, II, aVL, V5, V6.

7.2.1.2. Гипертрофия правого предсердия

При гипертрофии правого предсердия изменения также касаются зубца Р, который приобретает заостренную форму и увеличивается по амплитуде (рис. 7).

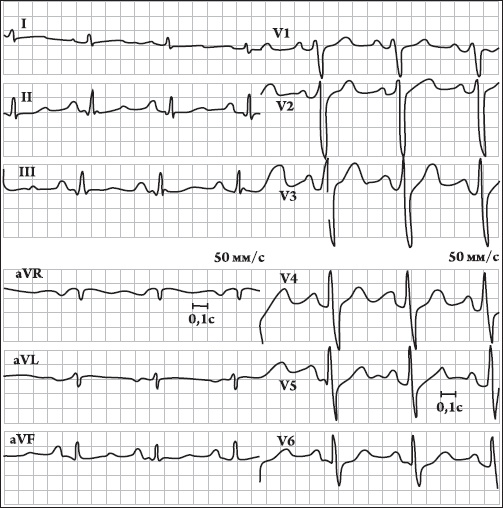

Рис. 7. ЭКГ при гипертрофии правого предсердия (P-pulmonale), правого желудочка (S-тип)

Гипертрофия правого предсердия наблюдается при дефекте межпредсердной перегородки, гипертензии малого круга кровообращениия.

Чаще всего такой зубец Р выявляется при заболеваниях легких, он нередко называется Р-pulmonale.

Гипертрофия правого предсердия – признак изменения зубца Р в отведениях II, III, aVF, V1, V2.

7.2.1.3. Гипертрофия левого желудочка

Желудочки сердца лучше адаптированы к нагрузкам, и на ранних этапах их гипертрофия может не проявляться на ЭКГ, но по мере развития патологии становятся видны характерные признаки.

При гипертрофии желудочков на ЭКГ значительно больше изменений, чем при гипертрофии предсердий.

Основными признаками гипертрофии левого желудочка являются (рис. 8):

• отклонение электрической оси сердца влево (левограмма);

• смещение переходной зоны вправо (в отведениях V2 или V3);

• зубец R в отведениях V5, V6 высокий и больше по амплитуде, чем RV4;

• глубокий S в отведениях V1, V2;
