Различают спонтанную электромиограмму, отражающую состояние мышц в покое или при мышечном напряжении (произвольном или содружественном), а также вызванную электромиограмму, обусловленную электрической стимуляцией мышцы или нерва.

Отведение потенциалов действия мышцы осуществляют при помощи поверхностных электродов, накладываемых на кожу над исследуемой мышцей, или игольчатых, вводимых в мышцу. Поверхностные электроды представляют собой парные металлические пластины (олово, серебро и др.) размером 10×5 мм, которые накладывают на расстоянии 20–25 мм друг от друга для взрослых и 10–15 мм — для детей. Они используются для регистрации биоэлектрической активности значительного участка мышцы.

Игольчатые электроды применяются для локального отведения биопотенциалов отдельных двигательных единиц.

Оба метода отведения используются самостоятельно или в сочетании, однако у новорожденных и детей раннего возраста чаще используют поверхностные электроды.

Исследованию подвергают не только те мышцы, которые наиболее вероятно изменены в результате патологического процесса, но и симметричные им, а также другие группы мышц, находящиеся в функциональной взаимосвязи с пораженными. Каждую мышцу исследуют в нескольких режимах: в покое, при синергических непроизвольных мышечных напряжениях и при максимальном по силе мышечном сокращении.

В норме с мышцы, находящейся в состоянии максимально возможного расслабления, биоэлектрическая активность не регистрируется.

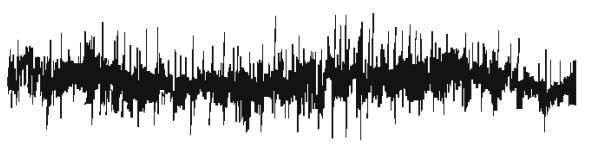

РИС. 3. ЭЛЕКТРОМИОГРАММА В НОРМЕ

При слабом мышечном сокращении появляются периодические колебания биоэлектрической активности с амплитудой 100–150 мкВ. При максимальном произвольном мышечном сокращении амплитуда колебаний биоэлектрической активности нарастает. Как и сила людей, различающихся по возрасту и физическому здоровью, изменение амплитуды индивидуально и может достигать в норме 1000–3000 мкВ.

В зависимости от уровня поражения нервной и нервно-мышечной систем на электромиограммах выявляются различные изменения.

При первичном мышечном поражении (прогрессирующие мышечные дистрофии, миозиты и др.) отмечается снижение амплитуды колебаний, соответствующее тяжести атрофии мышц и снижению их силы (до 20–150 мкВ при максимальном усилии).

Поражения периферических нервных стволов (наследственные, метаболические, алкогольные и другие полинейропатии) на электромиограмме выявляются урежением колебаний, возникновением неравномерных по амплитуде и частоте одиночных потенциалов на фоне низкоамплитудной активности.

При других заболеваниях изменения миограммы носят еще более специфический характер.

Объем и программа исследования зависят от предположительного диагноза, установленного неврологом, и его рекомендациями.

NB! не существует «стандартной электромиограммы», перед проведением данного исследования необходима консультация врача-невролога.

Показаниями для проведения электромиографического исследования являются:

• подозрение на поражение одного или нескольких нервов любой этиологии (синдром запястного канала, поражение нервов при сахарном диабете, острые и хронические полиневропатии различного генеза);

• поражения мышц любой этиологии (полимиозит, наследственная миодистрофия и т. д.);

• поражения нервно-мышечного соединения (аутоиммунная миастения);

• поражения корешков и нервных сплетений;

• поражения спинного мозга.

Электроретинография — электрофизиологический метод исследования сетчатки глаза, основанный на регистрации суммарной биоэлектрической активности всех нейронов сетчатки. Электроретинограмма фиксируется при воздействии на сетчатку световыми стимулами различного размера, формы, длины волны, интенсивности, длительности, частоты следования в различных условиях световой и темновой адаптации.

Электроретинограмма регистрирует потенциал действия сетчатки в ответ на световую стимуляцию соответствующей интенсивности, т. е. потенциал между активным роговичным электродом, вмонтированным в контактную линзу (или пленчатым золотым электродом, зафиксированным на нижнем веке), и референтным электродом на лбу пациента. Электроретинограмма регистрируется в условиях световой адаптации (фотопическая электроретинограмма) и темповой адаптации (скотопическая электроретинограмма).

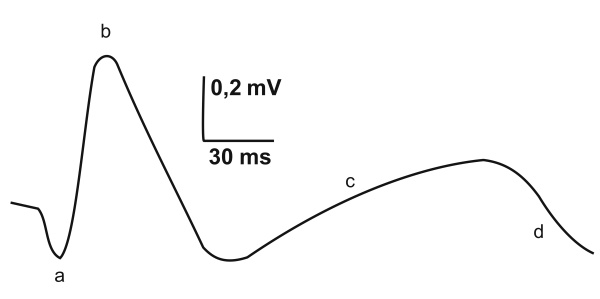

РИС 4. ЭЛЕКТРОРЕТИНОГРАММА В НОРМЕ

В норме электроретинограмма двухфазна:

• а-волна — первое негативное отклонение от изолинии, источником которого служат фоторецепторы;

• b-волна — положительное отклонение, которое генерируется клетками Мюллера и отражает биоэлектрическую активность биполярных клеток. Амплитуда b-волны измеряется от негативного пика а-волны до позитивного пика b-волны, увеличивается при темновой адаптации и при увеличении яркости светового стимула. b-волна состоит из субкомпонентов: b1 (отражает активность палочек и колбочек) и b2 (активность колбочек). Особая методика регистрации позволяет выделить палочковый и колбочковый ответы.

Практическая ценность электроретинографии определяется тем, что она является очень чувствительным методом оценки функционального состояния сетчатки, который позволяет определить как самые незначительные биохимические нарушения, так и грубые процессы.

Электроретинограмма может быть зарегистрирована от всей площади сетчатки и от локальной области различной величины. Локальная электроретинограмма, зарегистрированная от макулярной области, позволяет оценить функции колбочковой системы макулярной области. Электроретинограмму, вызываемую реверсивным шахматным стимулом, используют для характеристики нейрона второго порядка.

Выделение функций фотопической (колбочковой) и скотопической (палочковой) систем основано на различии физиологических свойств колбочек и палочек сетчатки, поэтому используют соответствующие условия, в которых доминирует каждая из этих систем. Колбочки более чувствительны к ярким красным стимулам, предъявляемым в фотопических условиях освещения после предварительной световой адаптации, подавляющей палочковую активность, к частоте мельканий свыше 20 Гц, палочки — к слабым ахроматическим или синим стимулам в условиях темновой адаптации, к частоте мельканий до 20 Гц.

Различная степень вовлечения в патологический процесс палочковой и/или колбочковой систем сетчатки является одним из характерных признаков любого заболевания сетчатки наследственного, сосудистого, воспалительного, токсического, травматического и иного генеза, что и определяет характер электрофизиологической симптоматики.
