Этой торпедой стала SD-1400X «Фриц-Х» [28] , наводимая операторами из кабины бомбардировщика Do-217.

Проектирование планирующей бомбы (торпеды) «Фриц-Х» было начато в 1938 г. в Германской авиационном экспериментальном институте под руководством доктора Макса Крамера.

Вследствие того что на бомбах системы Крамера крылья устанавливались не крестообразно, а Х-образно, они получили название Х-1, Х-2 и т. д. Эти разработки привели к созданию телеуправляемой планирующей бомбы SD-1400X («Фриц-Х»), которую с 1941 г. стала выпускать фирма «Рейнметалл-Борзиг». Хвостовая часть бомбы из легкого металла со смонтированной в ней радиоприемной частью системы управления изготовлялась «Обществом электрических установок» (GEA).

В качестве серийной радиосистемы управления использовался комплекс «Кель-Страсбург» с радиостанцией FuG-203/230.

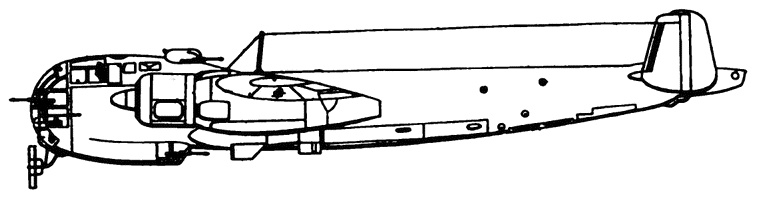

Самолет-носитель Do-217 K-2 с авиаторпедами FX-1400X и антенным устройством управления

Серийная бомба SD-1400X имела длину 3,2 м, максимальный диаметр корпуса 700 мм, размах крыла около 1,6 м. Вес бомбы 1400 кг, из них 270 кг взрывчатого вещества.

Бомба сбрасывалась с самолета-носителя на высоте от 4-х до 7 км. Максимальная скорость падения бомбы — около 280 м/с.

Точность попадания, по германским данным, — 50% бомб в квадрат 5 х 5 м. По мнению автора, эта величина сильно завышена.

Основным назначением бомбы «Фриц-Х» являлось поражение крупных кораблей, включая линкоры.

Наведение бомбы производилось методом оптического накрытия (совмещения), то есть после сброса бомбы ее траектория свободного падения лишь корректировалась, чтобы в прицеле постоянно происходило совмещение бомбы и цели. Бомба имела хвостовой огонь-трассер, служивший для обозначения ее курса в условиях пониженной видимости. Это создавало ошибочное впечатление наличия ракетного двигателя. Для удобства наведения скорость самолета приходилось постепенно снижать, пока бомба не поразит цель. В качестве управляющих органов бомбы использовались интерцепторы, установленные в хвостовом оперении и приводившиеся в действие сдвоенными электромагнитами. Управление осуществлялось по радио или по проводам. Бортовые катушки с проводом длиной 8 км крепились по обеим сторонам бомбы на концевых шайбах хвостового оперения.

Войсковые испытания бомбы «Фриц-Х» были проведены весной 1942 г. на полигоне «Юг» в Фодже на бомбардировщике Не-111.

В боевых условиях бомбы (или «воздушные торпеды», как их часто называли в люфтваффе) «Фриц-Х» использовались с бомбардировщиков Do-217, Fu-200 и Не-177, которые брали на борт от одной до четырех воздушных торпед.

С начала 1943 г. бомбардировщики Do-217, базировавшиеся на аэродроме близ Марселя, начали применять воздушные торпеды по наземным целям на Мальте, а также по английским конвоям. Воздушными торпедами «Фриц-Х» было потоплено несколько торговых судов и конвойных кораблей. Но звездным часом «Фрица» стало потопление «Ромы».

11 сентября 1943 г. соединение германских самолетов Do-217 нанесло удар по порту Салерно в Италии, где базировалось много кораблей союзников. Бомбы «Фриц-Х» сбрасывались с высоты 5,5 км. На такой высоте из всех союзных истребителей могли действовать только «Лайтинги».

Первыми были сильно повреждены американские крейсера «Филадельфия» и «Саванна» [29] . По «Филадельфии» немцы «промазали», и бомба взорвалась у его борта, в результате чего крейсер получил небольшие повреждения. «Саванне» повезло куда меньше — бомба попала в крышу третьей 152-мм башни и взорвалась в погребе, и только быстрое поступление воды предотвратило взрыв боеприпасов. На корабле погибло 197 человек. Кое-как «Саванна» была отбуксирована на Мальту, а после частичного ремонта отправлена в США. Там ее чинили до сентября 1944 г., причем после этого крейсер в боевых действиях не участвовал, а использовался в учебных целях.

В конце того же дня, 11 сентября, воздушная торпеда попала в английский крейсер «Уганда» [30] .

16 сентября у берегов Италии английский линкор «Уорспайт» получил попадание телеуправляемой бомбы SD-1400 «Фриц-Х». Бомба пробила все броневые палубы и взорвалась в машинном отделении. Линкор потерял ход. Через пробоину в днище размером 6,1 х 4,8 м внутрь корабля хлынул поток воды. Корабль погрузился в воду по верхнюю палубу. Лишь отчаянные усилия экипажа и подход американских и английских спасательных буксиров позволили удержать «Уорспайт» на плаву.

С большим трудом его 19 сентября отбуксировали на Мальту, там подлатали и 1 ноября 1943 г. отправили в Гибралтар на ремонт, затем 9 марта 1944 г. линкор отправили на ремонт в Англию. Лишь 27 апреля 1944 г. он вновь принял участие в боевых действиях. Однако линкор так и остался инвалидом — не действовали одна из 381-мм башен и 4-е котельное отделение.

Проектирование германской воздушной торпеды Hs 293 было начато в 1939 г. профессором Вагнером в КБ авиазавода «Хеншель» в Шёнефельде близ Берлина. Серийно она производилась на заводах «Хеншель».

Воздушная торпеда была создана по нормальной самолетной аэродинамической схеме. В средней части бомбы крепились плоские крылья с элеронами, хвостовое оперение — неподвижный вертикальный стабилизатор внизу и высокорасположенный горизонтальный стабилизатор с рулем высоты площадью 1600 см2.

В ходе испытаний, начатых в мае 1940 г., выяснилось, что сброшенная бомба начинает быстро отставать от самолета-носителя, и наблюдение за ней оператором-наводчиком становилось затруднительным. В связи с этим решили оснастить планирующую бомбу подвесным жидкостно-реактив-ным двигателем.

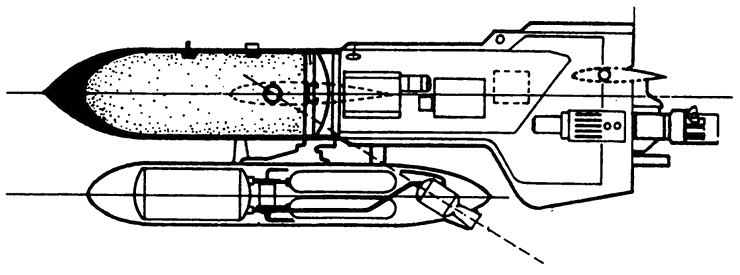

Сечение планирующей торпеды Hs 293

Первые две серийные модификации Hs 293A и Hs 293B имели длину 3,58 м, максимальный диаметр корпуса 480 мм, размах крыльев 2,9 м. Вес ракеты составлял 902 кг.

Внизу в подвесном контейнере помещался жидкостно-реактивный двигатель системы Вальтера «109–507» с тягой 590 кг. Двигатель работал на перекиси водорода и перманганате кальция. Время работы двигателя составляло около 10 с. Максимальная скорость ракеты около 600 км/ч.

Ракета сбрасывалась с самолета на высоте от 400 до 2000 м при скорости около 320 км/час. В момент окончания работы двигателя скорость ракеты составляла 170–200 м/с (612–720 км/час). Дальность планирования 3,5–18 км. Точность попадания — 50% ракет в пределах квадрата 5 х 5 м при дальности планирования 12 км.
