На самолетах Ту-95К-22 кормовая пушечная установка была заменена аппаратурой радиоэлектронного противодействия.

Экипажи Ту-95МС очень высоко оценивали его оборонительные возможности, считая самолет буквально «несбиваемым».

На основе верхней установки ДТ-В12 бомбардировщика Ту-95 в ОКБ-43 была спроектирована корабельная 23-мм спаренная установка АК-23. Этими установками были вооружены два опытных торпедных катера проекта 125, построенные в 1960 г., и 16 пограничных сторожевых катеров проекта 125А, построенных в 1964–1966 гг. Все эти катера имели по две спаренные установки АН-23. Официально установка АН-23 была принята на вооружение в 1964 г.

Установка АН-23 имела два авиационных 23-мм автомата AM-23. Автоматика работала за счет отвода газов из канала ствола. Ствол — моноблок. Затвор клиновой. Питание автомата ленточное. Приводы наведения электрические. Наведение установок осуществлялось радиолокационной системой наведения «Ксенон-125».

В заключение расскажу о двух не пошедших в серию зенитных установках ОКБ-43.

В 1954–1955 гг. в ОКБ-43 была создана мобильная (буксируемая) зенитная 57-мм установка А-9. В ней использовались 57-мм автоматы ЗИФ-74, разработанные КБ завода «Арсенал» (им. Фрунзе). Новая установка помещалась на повозке от грабинской 57-мм пушки С-60. Принципиальным отличием автоматов ЗИФ-74 являлось ленточное заряжание, а у пушки Грабина было обойменное ручное заряжание. Боеприпасы и баллистика обеих установок одинаковы. В результате темп стрельбы у С-60 составлял 100–120 выстр/мин, а у А-9 — 200 выстр/мин.

Эскизный проект установки А-9 был закончен в конце 1954 г., а опытный образец изготовлен в ОКБ-43 осенью 1955 г. В декабре того же года установка была передана на отладочные испытания. 20 января 1956 г. А-9 направили из Ленинграда в Москву для демонстрации военному и политическому руководству.

На замену ЗСУ-57–2, вооруженной теми же 57-мм грабинскими пушками с обойменным заряжанием, 17 апреля 1957 г. Совет Министров принимает постановление № 426 211 о разработке новых скорострельных зенитных самоходных установок «Шилка» и «Енисей» с радиолокационными системами наведения. Это был наш ответ на принятие на вооружение в США ЗСУ М42А1 (рис. 9.9).

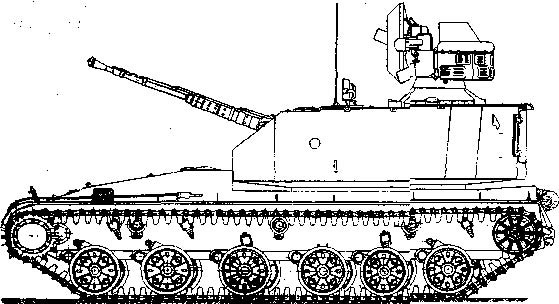

Рис. 9.9. ЗСУ «Енисей».

Формально «Шилка» и «Енисей» не были конкурентами, так как «Шилка» разрабатывалась для обеспечения ПВО мотострелковых полков для поражения целей на высотах до 1500 м, а «Енисей» — для ПВО танковых полков и дивизий, и действовал на высотах до 3000 м.

Для ЗСУ-37–2 в ОКБ-43 была разработана 37-мм спаренная зенитная пушка «Ангара». В ней использовались два автомата 500П, разработанные в ОКБ-16. «Ангара» имела ленточную систему питания, систему жидкостного охлаждения автоматов и следящие электрогидравлические приводы. Но в дальнейшем их планировалось заменить чисто электрическими приводами.

Системы приводов наведения разрабатывались: ЦНИИ173 ГКОТ г. Москвы (ныне ЦНИИ АГ) — по силовым следящим приводам наведения; и Ковровским филиалом ЦНИИ-173 (ныне ВНИИ «Сигнал») — по стабилизации линии визирования и линии выстрела.

Наведение «Ангары» производилось с помощью помехозащищенного радиационно-приборного комплекса «Байкал», созданного в НИИ-20 ГКРЭ (поселок Кунцево). РПК «Байкал» работал в сантиметровом диапазоне волн (около 3 см).

Забегая вперед, скажу — на испытаниях выяснилось, что ни «Тобол» на «Шилке», ни «Байкал» на «Енисее» не могут достаточно эффективно самостоятельно осуществлять поиск воздушной цели. Поэтому еще в постановлении Совмина № 426–211 от 17 апреля 1957 г. предусматривалось создание и подача на государственные испытания во II квартале 1960 г. подвижного комплекса РЛС «Обь» для управления ЗСУ.

Комплекс «Обь» включал командирскую машину «Нева» с РЛС целеуказания «Иртыш» и РПК «Байкал», размещенный в ЗСУ «Енисей». Комплекс «Обь» должен был управлять огнем шести — восьми ЗСУ. Постановлением Совмина от 4 июля 1959 г. работы по «Оби» были прекрашены, чтобы ускорить доводку зенитного ракетного комплекса «Круг».

Шасси для «Енисея» было спроектировано в КБ «Уралмаша» под руководством Г. С. Ефимова на шасси опытной самоходной установки СУ-100П. Производство его планировалось развернуть на Липецком тракторном заводе.

ЗСУ «Шилка» и «Енисей» параллельно проходили испытания, хотя и по разным программам испытаний.

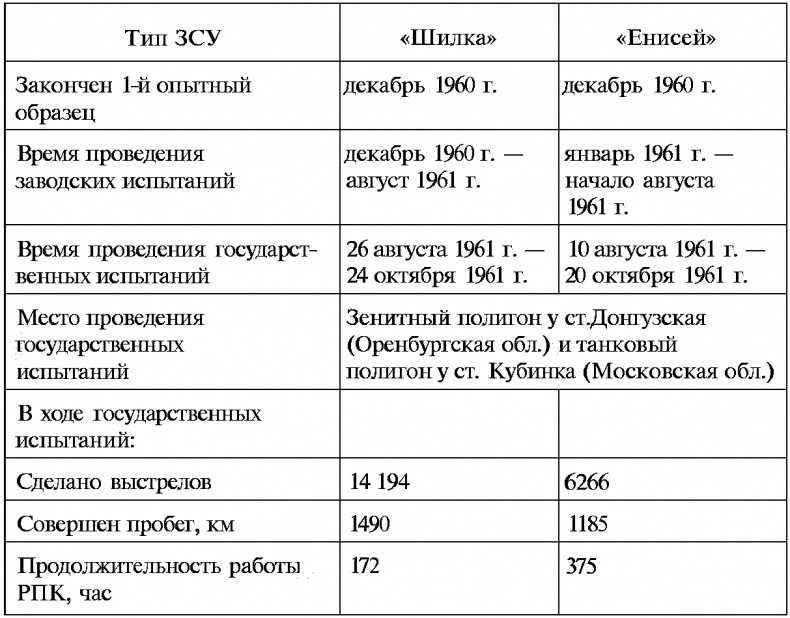

Таблица 53. Этапы испытаний опытных образцов ЗСУ

«Енисей» имел зону поражения по дальности и потолку, близкую к ЗСУ-57–2, и согласно заключению комиссии по госиспытаниям «обеспечивал прикрытие танковых войск во всех видах боя, то есть средства воздушного нападения по танковым войскам преимущественно действуют на высотах до 3000 м».

Нормальный режим стрельбы (танковый) — непрерывная очередь до 150 выстрелов на ствол, затем перерыв 30 секунд (воздушное охлаждение) и повторение цикла до израсходования боекомплекта.

В ходе испытаний было установлено, что одна ЗСУ «Енисей» превосходит по своей эффективности шестиорудийную батарею 57-мм пушек С-60 и батарею из четырех ЗСУ-57–2.

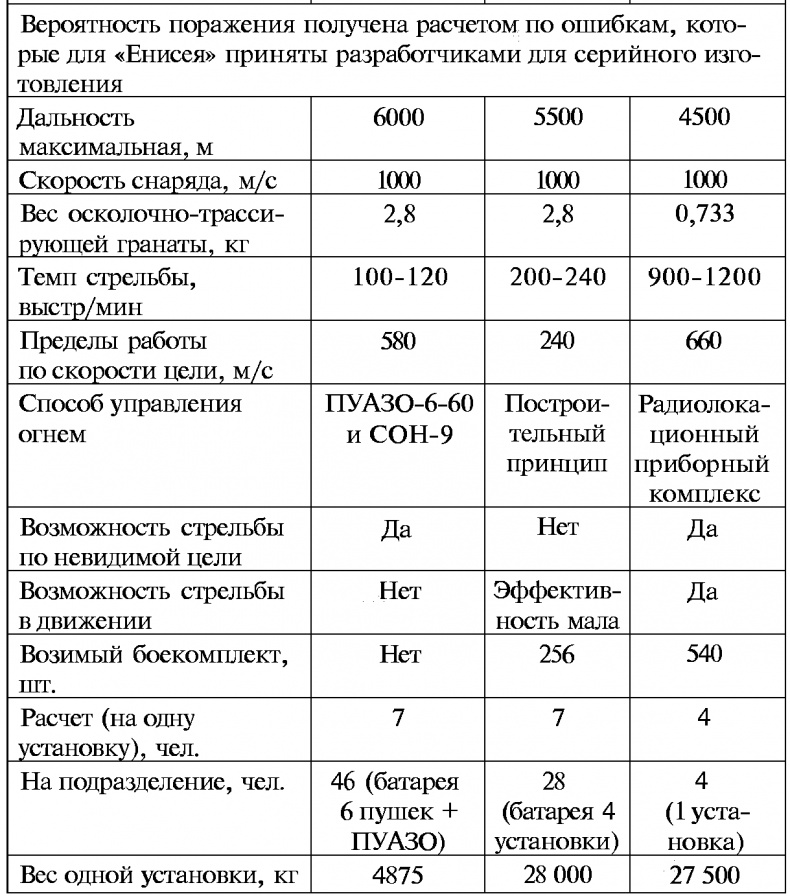

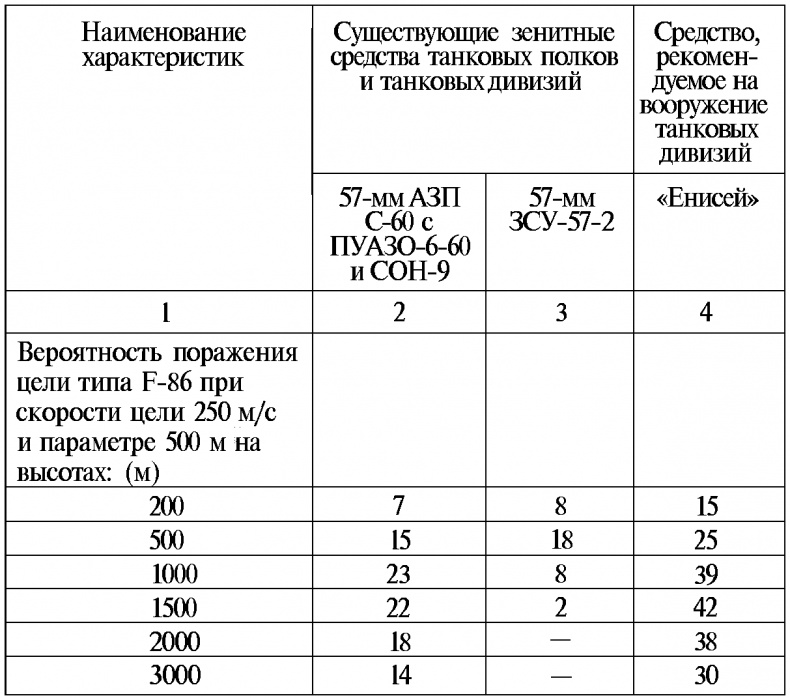

Таблица 54. Сравнительные характеристики зенитных средств танковых полков и танковых дивизий и установки «Енисей»

На испытаниях ЗСУ «Енисей» обеспечивала стрельбу в движении по целине со скоростью 20–25 км/час. При движении по танковой трассе (на полигоне) со скоростью 8–10 км/час точность стрельбы была на 25 % ниже, чем с места. Меткость стрельбы пушки «Ангара» в 2–2,5 раза выше, чем пушки С-68.

За время государственных испытаний из пушки «Ангара» сделано 6266 выстрелов. Отмечены две задержки и четыре поломки, что составило 0,08 % задержек и 0,06 % поломок от числа произведенных выстрелов, что меньше допустимых по тактико-техническим требованиям. В ходе испытаний давала сбои СДУ (аппаратура защиты от пассивных помех). Шасси показало хорошие маневренные качества.

РПК «Байкал» на испытаниях функционировал удовлетворительно и показал следующие результаты:

— предел работы по скорости цели — до 660 м/с на высотах более 300 м и 415 м/с на высотах 100–300 м;

— средняя дальность обнаружения самолета МиГ-17 в секторе 30 без целеуказания — 18 км. Максимальная дальность сопровождения МиГ-17 — 20 км;

— максимальная скорость сопровождения цели по вертикали — 40 град/с, по горизонтали — 60 град/с. Время перевода в боевую готовность из режима предварительной готовности — 10–15 с.
