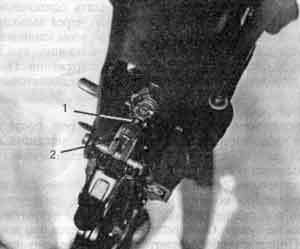

1 - выступ-отражатель стреляной гильзы;

2 - выбрасыватель

Фото 43. Ракурс со стороны магазина:

- поднятый останов затвора;

- поднятый подаватель останова затвора

Двигаясь назад, затворная рама поворачивает курок вокруг оси и взводит его. По окончании инерции отдачи усилием пружины возвратного механизма затворная рама вместе с затвором возвращается в переднее положение. Если в магазине есть патроны, затвор подхватывает верхний из них (пли последний) и досылает его в ствол. Затворная рама продолжает движение вперед, при этом ее фигурная геометрия поворачивает затвор вокруг оси и происходит запирание ствола. При следующем выстреле вышеописанный цикл повторяется.

Когда в магазине израсходован последний патрон, подаватель магазина, поднявшийся к его горловине, воздействует на останов затвора (7 на фото 42, 43), который поднимается и препятствует возвращению затвора в переднее положение. В таком случае затвор после выстрела (последнего) останавливается в заднем крайнем положении и выводное окно остается открытым. Этим стрелок предупреждается о расходовании боекомплекта.

После замены пустого магазина на полный рукоятку затворной рамы достаточно чуть-чуть подать назад (при этом останов затвора освобождается и уходит вниз) и отпустить. Под действием возвратного механизма затворная рама продвинется вперед, винтовка окажется с патроном в стволе и готовой к выстрелу. При необходимости выстрелить одиночным патроном при вставленном магазине патрон через выводное окно "вдавливается" в полость магазина. При этом "шляпка" патрона должна находиться посреди губок магазина, там, где они расширены специально для удобства снаряжения. После чего патрон не обязательно отводить назад: его достаточно просто "втолкнуть" поглубже и прижать в сторону, затем чуть отвести назад и отпустить затворную раму.

При снаряжении магазина каждый патрон, после того как он будет "вдавлен шляпкой" посреди губок магазина, отводится назад до упора, затем в магазин аналогичным образом "вдавливается" очередной патрон.

При стрельбе с оптическим прицелом обязательно используется специальная кожаная щека-подставка, фиксирующая постоянное положение головы. Для стрельбы открытым прицелом щека не нужна. Она крепится и снимается при помощи защелки. Порядок разборки винтовки СВД представлен на серии фотографий 44-56.

Сборка производится в обратном порядке.

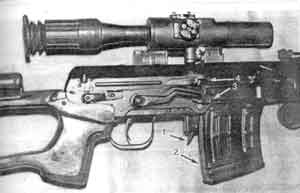

Фото 44. Перед разборкой:

- нажать защелку магазина 1;

- извлечь магазин 2

- снять предохранитель, отвести затвор назад, проверить оружие на отсутствие патрона

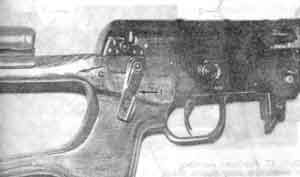

Фото 45. Разборка винтовки:

при снятом прицеле повернуть по часовой стрелке до отказа замыкатель крышки ствольной коробки 1 и поставить его на фиксатор

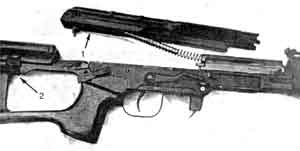

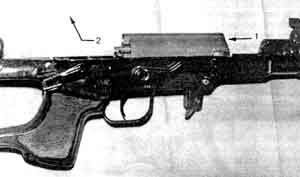

Фото 46. Разборка винтовки:

- отделить вверх крышку ствольной коробки с возвратным механизмом 1,

- при необходимости отстегнуть "щеку" 2

Фото 47. Разборка винтовки:

- затворную раму подать назад - 1;

- затворную раму извлечь вверх - 2

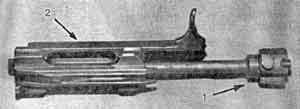

Фото 48. Разборка винтовки:

затвор 1 повернуть и извлечь из затворной рамы 2

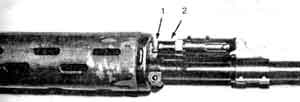

Фото 49. Разборка винтовки:

замыкатель 1 прижать к газовой трубке 2 до упора

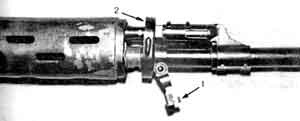

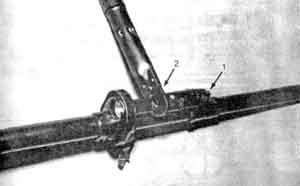

Фото 50. Разборка винтовки:

- повернуть замыкатель 1 по часовой стрелке; ~ сдвинуть вперед верхнее упорное кольцо 2

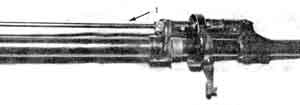

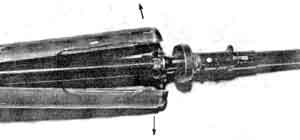

Фото 51. Разборка винтовки:

развести в стороны ствольные накладки

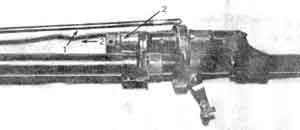

Фото 52. Разборка винтовки:

толкатель 1 отвести назад, вывести из гнезда поршня

Фото 53. Разборка винтовки:

- толкатель 1 подать вверх и отделить;

- извлечь "к затвору" газовый поршень 2

Фото 54. Разборка винтовки:

- нажать на защелку газовой трубки 1;

- ключом пенала захватить и вывинтить газовую трубку 2

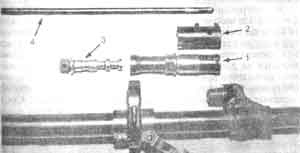

Фото 55. Детали разобранного газоотводного узла

1 - газовая трубка;

2 - газовый регулятор;

3 - газовый поршень;

4 - толкатель

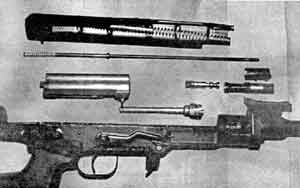

Фото 56. Механизм СВД в разобранном виде

Из винтовки СВД огонь можно вести только одиночными выстрелами. Носимый боезапас составляет 50 патронов (5 магазинов). В пределах этого количества патронов винтовка не перегревается и не меняет стабильности боя даже при интенсивной стрельбе.

В конструкции СВД предусмотрен газовый регулятор (2 на фото 55). Он необходим для корректирования траектории полета пули по высоте в зимнее и летнее время. Летом положение газового регулятора открытое (7 на фото 57). Зимой, при низких температурах, когда часть энергии порохового заряда расходуется на дополнительный нагрев ствола, положение газового регулятора закрытое (2 на фото 58). В летнем положении (№ 1) открыто боковое отверстие в газовой трубке, и поэтому давление пороховых газов в стволе несколько падает. Соответственно, понижается траектория полета пули. Если летом поставить газовый регулятор в зимнее, закрытое, положение (№ 2), то боковое отверстие в газовой трубке перекрывается, давление в стволе повышается и, соответственно, траектория полета пули повышается. При температуре 25°С превышение траектории полета пули на дистанции 100 м с закрытым регулятором будет на 4 см выше, чем при открытом; при температуре 30°С - на 5 см выше. Зимой при минус 20°С при открытом газовом регуляторе на той же дистанции стрельбы траектория пули будет на 7-8 см ниже, чем при закрытом (зимнем) положении регулятора. Газовый регулятор закрыт и тогда, когда из-за чрезмерного загрязнения газоотводного узла в боевых условиях, при невозможности разобрать и вычистить оружие, автоматика винтовки начинает отказывать. При таком отказе затвор открывается назад вручную, а вперед он доходит усилием возвратной пружины. Установка газового регулятора представлена на фото 59.
