Характеристики ДБ-108 (ВМ-16): экипаж – 2 человека, силовая установка – 2 х ВК-108 мощностью по 1800 л. е., размах крыла – 17,8 м и его площадь – 43,0 м2, длина самолета – 13,47 м, вес пустого – 6953 кг, взлетный вес – 9431 кг, максимальная скорость – 700 км/ч, дальность – 2250 км, скороподъемность – 1000 м/мин, практический потолок – 11 000 м, вооружение – 1 пушка ШВАК калибра 20 мм, 2 пулемета УБК калибра 12,7 мм, 1 пулемет ШКАС калибра 7,62 мм и 3000 кг бомб.

В 1934 г. под руководством Сергея Александровича Кочеригина и Владимира Панфиловича Яценко был разработан проект двухместного истребителя ДИ-6. Самолет, представлявший собой биплан с двигателем М-25 и убиравшимся в полете шасси, был построен в 1935 г., прошел госиспытания и принят в серийное производство. С 1937 г. самолет оснащался более мощным двигателем М-25В. Всего построили 200 самолетов ДИ-6, в том числе в вариантах штурмовика (ДИ-6Ш) и учебно-тренировочного самолета (ДИ-6бис и ДИ-6УТ). Самолеты ДИ-6 принимали участие в боях с японцами в районе реки Халхин-Гол, в советско-финляндской войне и в первые месяцы Великой Отечественной войны.

Характеристики ДИ-6: экипаж – 2 человека, силовая установка – 1 х М-25 мощностью 700 л. е., размах крыльев – 10,0 м и их площадь – 25,15 м2, длина самолета – 7,0 м, высота – 3,2, вес пустого – 1360 кг, взлетный вес – 1955 кг, максимальная скорость – 372 км/ч, дальность – 550 км, скороподъемность – 500 м/мин, практический потолок – 8000 м, вооружение – 3 пулемета ШКАС калибра 7,62 мм и 50 кг бомб.

ДИ-3

С сентября 1935 г. в ЦАГИ бригада А.А. Архангельского начала разработку дальнего истребителя ДИ-8 (АНТ-46), предназначавшегося для сопровождения строя бомбардировщиков. Прототипом для истребителя ДИ-8 стал бомбардировщик СБ (АНТ-40). Дальние истребители в то время еще называли «крейсерами», они должны были иметь особо мощное вооружение. Пушечное вооружение ДИ-8 состояло из пушки ШВАК под фюзеляжем и двух установленных в крыле динамореактивных пушек АПК-4. Пулеметное вооружение включало один ШКАС на турели ТУР-9, один – внизу у стрелка и два неподвижных ШКАС в центроплане для стрельбы назад.

Попытки установить динамореактивные пушки (ДРП – безоткатное орудие, в котором отдача при выстреле уравновешивается струей истекающих из казенной части пороховых газов) на самолет предпринимались еще в период Первой мировой войны. Тогда полковник русской армии Гельвиг предполагал установить на аэроплан трехдюймовую пушку – «безоткатку», осенью 1916 г. под Петроградом велись испытания 70-мм ДРП конструкции М.Д. Рябушинского. В 20-х гг. в Советском Союзе уже несколько конструкторских групп разрабатывали пушки такого типа.

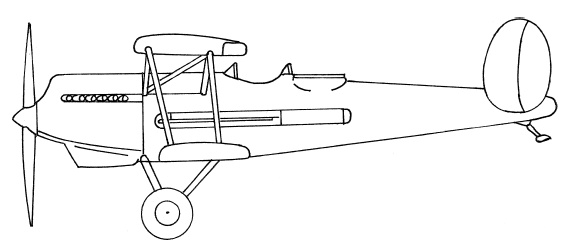

В феврале 1929 г. Леонид Васильевич Курчевский, занимавшийся разработкой ДРП с 1923 г., сумел убедить руководство Артиллерийского управления РККА в том, что ДРП его системы наиболее эффективны. В результате он получил секретное задание и приступил к созданию безоткатных пушек для армии, авиации и флота. Для вооружения самолетов были начаты разработки трех-и четырехдюймовых ДРП. Первоочередным заданием считалась авиационная однозарядная 76,2-мм пушка АПК-1, которой предполагалось оснастить истребители И-3 и И-4.

Первая официальная демонстрация АПК-1 состоялась в апреле 1930 г., после чего ВВС, заказав 20 штук ДРП, приняли решение испытать ее на самолетах-разведчиках Р-1 и Р-2. Несмотря на то что оба самолета после производства нескольких выстрелов получили сильные повреждения, результаты первых опытов обнадежили.

С одобрения И.В. Сталина и при непосредственной поддержке начальника вооружений РККА М.Н. Тухачевского и наркома тяжелой промышленности Г. К. Орджоникидзе для расширения деятельности Л.B. Курчевского было создано Управление уполномоченного по специальным работам при Наркомтяжпроме (сокращенно УСР – Управление спецработ). Там для вооружения самолетов были спроектированы и строились АПК калибров 37, 65, 76 и 102 мм. Разрабатывались также варианты пушек для установки на корабли и танки, а также безоткатные системы для пехоты.

В ходе заводских испытаний самолета ДИ-8, которые начались 1 августа 1935 г., была получена максимальная скорость у земли 333 км/ч, что практически равнялось скорости бомбардировщика СБ с двигателями «Испано-Сюиза» – 332 км/ч. На госиспытания самолет не передавался.

Второй опытный образец ДИ-8бис (АНТ-4ббис), который был построен в 1936 г., имел новое горизонтальное оперение и киль с увеличенным рулем поворота, вместо пушек АПК-4 в крыле установили четыре пушки ШВАК (как вариант рассматривали возможность установки пяти пушек ШВАК на подфюзеляжном опускаемом лафете). Предполагалось также установить более мощные двигатели М-34РНФ. Однако из-за того, что сроки подготовки самолета к госиспытаниям затянулись, ВВС отказались от продолжения работ по ДИ-8.

Характеристики ДИ-8 (АНТ-4ббис): экипаж – 3–4 человека, силовая установка – 2 х М-34РНФ мощностью по 1200 л. е., размах крыла – 20,3 м и его площадь – 55,7 м2, длина самолета – 12,24 м, вес пустого – 4180 кг, взлетный вес – 5910 кг, максимальная скорость – 404 км/ч, дальность – 1800 км, практический потолок – 9000 м, вооружение – 2 динамореактивные пушки АПК-4 или 4 пушки ШВАК калибра 20 мм, 1 пулемет ШВАК калибра 12,7 мм, 3 пулемета ШКАС калибра 7,62 мм и 250 кг бомб.

В конце июля 1931 г. в ЦАГИ поступило задание на разработку дальнего пушечного истребителя ДИП под 102-мм пушку АПК-8 Л.B. Курчевского. К разработке ДИП (АНТ-29) приступили в начале 1933 г. после получения от ВВС уточненных тактико-технических требований. АНТ-29, который представлял собой дальнейшее развитие истребителей МИ-ЗД (АНТ-21бис) и И-12 (АНТ-21), разрабатывался под руководством А.А. Архангельского.

Самолет имел гладкую обшивку и убирающееся в полете шасси, он оснащался двумя двигателями «Испано-Сюиза» 12Ybrs, в качестве вооружения нес в фюзеляже одну динамореактивную пушку АПК-8 калибра 102 мм, два пулемета ШКАС в корне крыла и один ШКАС на турели у стрелка.

Особенностью конструкции истребителя было то, что пушка длиной 4 м проходила через весь фюзеляж в нижней его части, вперед выступал лоток перезарядки, а диффузор выходил за хвостовое оперение. Экипаж из двух человек фактически сидел верхом на этой пушке. Боезапас АПК-8 состоял из 16 снарядов: 6 находились в трубчатом магазине и 10 – в дополнительной кассете.

Свой первый полет ДИП совершил 14 февраля 1935 г. При испытаниях выяснилось, что площади поверхностей рулей и элеронов малы для обеспечения надежного управления самолетом. Испытания также показали, что ДИП мог достигать скорости 352 км/ч на высоте 4000 м. Самолет возвратили на завод опытных конструкций (ЗОК) для доработки. Во время продолжения испытаний в конце 1935 г. было много разных неполадок, поэтому госиспытаний, намеченных на первую половину 1936 г., самолет не проходил. Вскоре работы по ДИП были прекращены.
