Картушка компаса устроена так. В центре ее укреплен пустотелый, из тонкой латуни, поплавок. Он похож на приплюснутый шарик. В нижней части его — маленькая перевернутая чашечка из твердого камня (обычно из агата). Называется она топка (похоже на слово «топ», не правда ли?). Топкой поплавок и надевается на острие шпильки. Сидит на шпильке он очень легко. В котелок налита специальная жидкость, а в жидкости поплавок делает картушку почти невесомой…

— Так вот зачем картушка непромокаемая! Потому что в жидкости! — догадался Антон.

— Невесомая картушка, конечно, легче вертится на игле, — заметил Слава.

— И кроме того, — сказал Яков Платонович, — жидкость служит для картушки тормозом: не дает ей крутиться без цели и слишком сильно болтаться…

Но, если говорить точно, картушка внутри компаса и не вертится. Почти. По крайней мере, она всегда старается остаться неподвижной. А вертится вокруг нее компасный котелок. Вместе с кораблем. Да-да!.. Дело в том, что внизу к поплавку прикреплены стрелки — намагниченные стальные полоски в свинцовых пенальчиках. Их несколько. В некоторых компасах бывает две, а вот в этом, российского образца, целых шесть…

— Для равновесия? — спросил Слава.

— Не только. Несколько стрелок точнее, чем одна, выдерживают направление «север — юг».

Сохраняя такое положение, стрелки удерживают и поплавок с картушкой. Поэтому картушка своей северной отметкой (там цифра 0 и буква N) всегда смотрит на север, в какую бы сторону ни шло судно.

Видите, что получается? Корабль меняет курс, корпус его поворачивается, с ним поворачивается и котелок компаса с натянутой в нем черной проволочкой — курсовой нитью. А картушка-то благодаря стрелкам всегда в одном положении. Курсовая нить ходит перед ее краем и показывает курс. Потому что на картушке нанесены обозначения стран света и все 360 градусов. Ноль градусов точно совпадает с севером.

Когда надо определить, куда идет судно, смотрят на компас и докладывают, что показывает курсовая нить. Например: «Курс сорок пять градусов» или «курс норд-ост»…

— А что такое «норд-ост»? — спросила Ксеня.

— Северо-восток. Но об этом чуть позже. Закончим вопрос об устройстве компаса.

Смотрите, в жидкости под стеклом плавает пузырек.

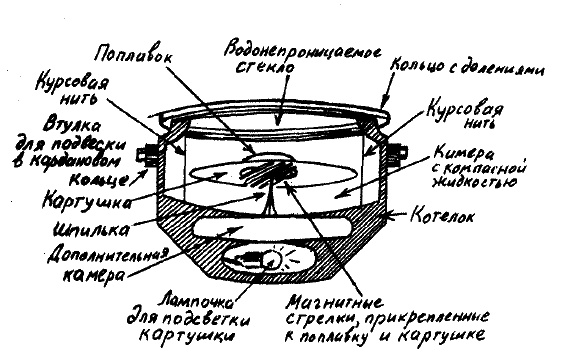

Устройство компаса

Дело в том, что этот компас старый, мне подарили его, когда он уже отслужил свой срок. А вообще-то в жидкости пузырьков быть не должно. Для этого на дне компаса есть специальная упругая пластина — мембрана, а под ней маленькая камера с воздухом. Мембрана за счет упругости воздуха подпирает жидкость и выдавливает пузырьки.

Компасы бывают разных размеров. Они различаются по диаметру (то есть поперечной ширине) картушки. Этот вот — большой, 127-миллиметровый. Он ставится на крупных судах. Бывают поменьше — 100-миллиметровые. А есть шлюпочные компасы, у них картушка 75-миллиметровая.

— Прямо как калибр у снарядов, — заметил Вася.

— Да. Но компас — вещь мирная, служит для безопасности плавания. Без него в открытое море не пойдет ни один капитан.

— А что за жидкость в котелке? — спросил любознательный Слава. — Она не замерзнет, если корабль поплывет среди льдов, у полюса?

— Она не замерзает даже в крепкий мороз. Иногда это смесь глицерина и спирта. А в компасах вот этой системы — просто раствор этилового спирта, иначе говоря, винного…

Вася хихикнул. Яков Платонович тоже усмехнулся:

— Да, существует на этот счет немало анекдотов: о штурманах, которые вылили в себя содержимое котелка и перепутали север с югом… Помните, я рассказывал о празднике Нептуна, который устроили на баркентине практиканты? Был в их спектакле и такой эпизод: во время экзамена Нептун задает вопрос:

Ну а кто теперь мне скажет,

что такое лисель-спирт?

Вы-то, конечно, помните, что это деталь рангоута для дополнительного паруса лиселя. Но в спектакле «бестолковым» курсантам это неизвестно. И один храбро отвечает:

Что за глупые вопросы

Нам сегодня задают!

Это знают все матросы:

Лисель-спирт из бочки пьют!

В бочке кончились запасы?

Наливаем из компаса!

Как быть дальше — все равно!

Буль-буль-буль, плывем на дно…

Но это, разумеется, ради смеха. Я встречал в жизни всяких моряков, в том числе и тех, кто любил хлебнуть лишка. Но таких дурней, которые пытались бы для этого использовать содержимое компасного котелка, не видел ни разу… Ну, посмеялись и поехали дальше.

На большом судне обычно несколько компасов. Главный из них так и называется — главный. Он устанавливается на верхнем мостике, по нему назначается курс судна и проверяются показания других компасов. Путевой компас стоит перед штурвалом — по нему рулевой ведет судно. В разных местах корабля могут стоять еще несколько компасов — запасные и для дополнительного контроля.

В одном морском музее я видел старинный компас Специально для капитана. Он — перевернутый. Вместо дна в котелке стекло, и через него видно картушку. Такой компас привинчивался к потолку каюты. Капитан мог следить за курсом, не вставая с койки. Поспал, приоткрыл глаза, убедился, что все в порядке — и можно смотреть сны дальше, пока опытные помощники на вахте…

Но обычно компасы крепят не на потолке, а на специальных тумбочках — деревянных или из немагнитного сплава.

Такая тумбочка называется НАКТОУЗ. В переводе с голландского — «ночной домик». Потому что на такой тумбочке компас всегда под специальным чехлом или колпаком — как в домике под крышей. И по ночам там горит лампочка. В тихую погоду это выглядит уютно — словно огонек в лесной избушке. Помню, в одной книжке я прочитал такие стихи:

Мы без огней плывем во тьме,

Уйдя от всех погонь.

И лишь украдкой на корме

Горит, как свечка на окне,

Нактоузный огонь…

Нактоузы бывают разных форм. У нас на «Меридиане» у штурвала стоял деревянный, а колпак над компасом походил на медный шлем водолаза с цилиндрическими приставками по бокам. Это были запасные масляные лампы для подсветки картушки — на тот случай, если испортится Двигатель, не станет электричества и погаснет лампочка в донышке компасного котелка…

А внутри любого нактоуза есть специальное устройство с магнитами, чтобы устранять ошибки компаса.

— Разве в компасе бывают ошибки? — удивился Вася.

— Конечно. На каждом судне, даже на деревянном, немало всякого железа. Оно очень влияет на магнитные стрелки под картушкой… Те, кто читал книгу «Пятнадцатилетний капитан», помнят, как злодей Негоро сунул под компас железный брус. Картушка сбилась, и бригантина «Пилигрим» проплыла мимо Америки… Ну, сейчас таких громадных ошибок быть не может, но мелких досадных погрешностей — сколько угодно.
