— Дорогие товарищи телезрители! Мы с вами занимались колебаниями низкой частоты — прыганием на батуте. Многие из вас освоили этот вид колебаний и даже собираются приобретать батуты. Сейчас я расскажу вам про другой вид колебаний. Я расскажу вам о колебаниях высокой частоты. Вот перед вами такой колебатель. То есть колебательный генератор. То есть генератор колебаний высокой частоты.

Профессор с удовольствием посмотрел на свой кривоватый рисунок.

— Он состоит из электронной лампы, двух катушек, двух источников питания, конденсатора С и выключателя В.

— А что это за крышки от кастрюль в середине? — спросила Марина Рубинова.

— Это не крышки от кастрюль, — хмуро ответил профессор Чайников.

— Это музыкальные литавры для оркестра, — догадался Миша Кувалдин.

— Да ничего подобного! — закричал профессор, — Какие еще литавры? Кому это в нашей схеме оркестр понадобился?

— Электрончикам! — быстро ответил Миша.

— Зачем?

— По радио музыку передавать.

— Это обыкновенный конденсатор! — взревел профессор Чайников, как раненый малогабаритный мамонт. — Слушайте меня и понимайте!

Профессор кричал так громко, что ничего не было понятно.

— Что он сказал? — спросил студийный механик-электрик.

— Он сказал: «Слушайте меня и поднимайте».

Механик немедленно нажал кнопочку, и часть сцены под профессором поехала вверх, выше и выше. Профессор сразу стал похож на типичный привокзальный памятник. Это ему понравилось, и он очень значительно стал говорить:

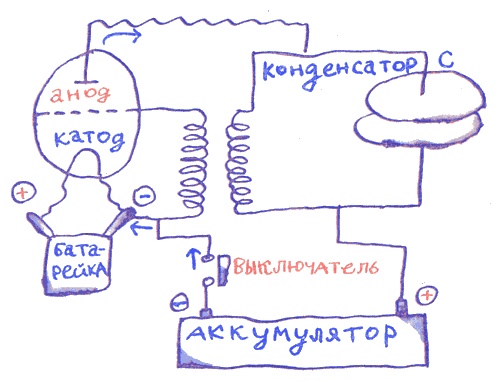

— Возьмем нижнюю часть рисунка. Как только мы нажмем на выключатель В, ток из аккумулятора [1] побежит к катоду. Как показано на рисунке стрелками.

— А почему ток побежит? — спросила Марина Рубинова.

— Потому что он стрелок боится, — растолковал Миша. — Стрелки могут попасть в электрончиков.

— Да ничего подобного! — возразил профессор. — Ток пойдет из-за электродвижущей силы. Если говорить по-сказочному, из-за балбеса Э. Дээса.

— И что будет дальше? — спросила Марина.

— Дальше, дорогие телезрители, — ответил профессор Чайников, — поток электронов с разогретого катода через сетку устремляется к аноду. Понятно?

— Чего уж тут не понять? — удивился Миша Кувалдин. — Яснее ясного. Этот катод — как разогретая сковородка. Вот электрончики и сыпятся с него во все стороны, как блохи с собачьего хвоста.

Профессор Чайников задумался над этим ярким сравнением, но в научный спор с Мишей втягиваться не стал. Он никогда не видел, как блохи сыпятся с разогретого собачьего хвоста. Он просто стал объяснять дальше:

— Как только электрончики долетят до катода, они немедленно побегут по проводам дальше. И сразу же попадут в колебательный контур.

— А что это такое?

— Это параллельное соединение конденсатора и катушки. Если в схеме имеется такое соединение, электрончики всегда запутываются в нем и долго мотаются между конденсатором и катушкой. Я уже рассказывал вам об этом.

— Напомните, — попросила Марина Рубинова. — Почему они мотаются?

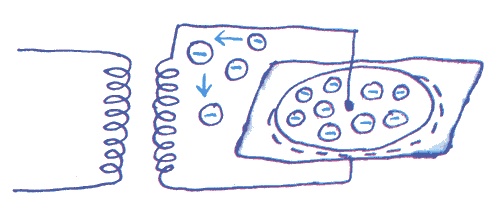

— Когда на пути электронов встречается колебательный контур, электрончики сначала бегут в сторону конденсатора. Там они собираются на одной пластине конденсатора, на одной литавре, как говорит наш младший научный сотрудник Миша, и тянут руки к иончикам, которые гуляют на другом берегу. Они кричат: «Привет, иончики!». Иончики кричат им в ответ: «Привет, электрончики!». Но перепрыгнуть с одной пластины на другую не могут. Хотя расстояние там крошечное.

— Ну а это-то почему? — спросил потрясенный научный сотрудник Миша. И вся милиция, которая не сводила с него глаз, тоже напряглась в ожидании ответа.

— Потому что между пластинами конденсатора есть изолирующая пленка. Она не позволяет электрончикам встретиться с иончиками.

— И что же они тогда делают? — спросил Миша.

— Тогда электрончики кричат: «Айда, ребята, через катушку!». И они все как один бегут через катушку. Понятно?

— Понятно, — ответил Миша.

— Вот они побежали через катушку, и катушка начала их запутывать в своих проводах. У них силы кончились продираться через катушку. Самый первый шустрый электрончик снова кричит: «Айда, ребята, через конденсатор!». Так они и начинают мотаться по проводам туда-сюда, туда-сюда. Помните эксперимент около Останкинского пруда?

Для иллюстрации Чайников немного побегал по своему постаменту как электрончик.

— А когда ток в катушке меняется, усиливается или уменьшается, вокруг нее возникает магнитное поле. Это магнитное поле толкает электрончики в соседней катушке. Поэтому соседние электрончики тоже начинают мотаться во все стороны. Они то набегут всей волной на сетку электронной лампы, то все как один с сетки ускачут, и там остаются только няни-иончики. Понятно? Поэтому в электронной лампе то идет ток, то лампа запирается, и тока нет. То есть происходят постоянные колебания. Понятно?

— Немного, — ответила Марина Рубинова.

— Тогда мы делаем следующий шаг, — сказал профессор Чайников и шагнул со своего постамента прямо на Мишу Кувалдина.

Миша Кувалдин побегал по аудитории с профессором Чайниковым, стоящим у него на голове, и вернулся к площадке. И профессор продолжил:

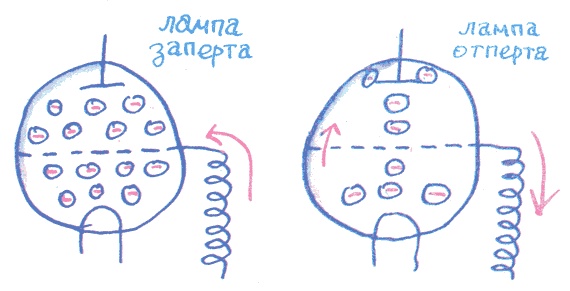

— Сетка то закрывает путь электронам от катода к аноду, то снова открывает. Смотрите рисунок.

— Поэтому в электронной лампе ток то идет, то есть электроны изо всех сил летят от анода к катоду, то не идет, то есть лампа запирается. И эти колебания очень быстрые. Вам все ясно?

— Почти, — ответил Миша Кувалдин, потирая голову и плечи. — Но у меня есть сомнения.

— А у меня вопрос, — сказала Марина Рубинова.

— Начнем с сомнений, — сказал профессор. — В чем вы сомневаетесь?

— В том, что в лампу можно запихнуть замок.

— А зачем это надо в лампу запихивать замок?

— Чтобы запирать сетку.

— Это только так говорится — «лампа-запирается». А на самом деле просто электроны, которых много прибежало на сетку, не дают через сетку пролетать электронам, которые летят от анода к катоду. Не пропускают их.
