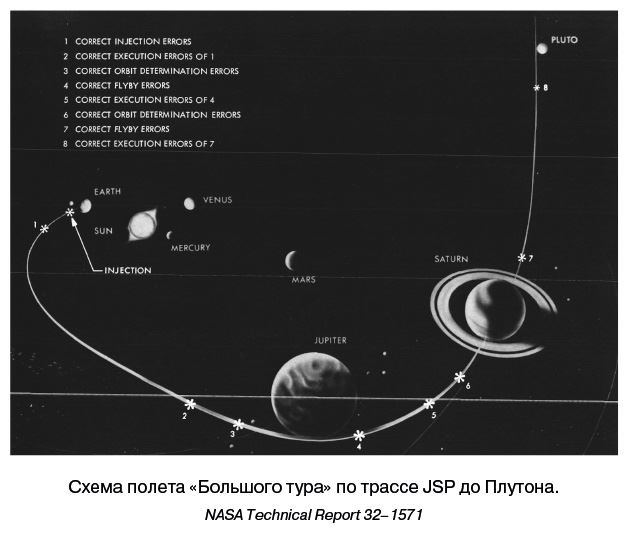

Рабочая группа также предложила создать для скорейшего исследования внешних планет более дешевый аппарат класса «Маринер». Созванная в июне 1969 г. конференция ученых из Комиссии по космической науке поддержала эту идею и выдала на-гора план аж из пяти пусков в порядке приоритетов: один старт в 1974 г. для сброса зонда внутрь Юпитера или для отклонения Юпитером к Солнцу и изучения околосолнечной среды, запуск в 1976 г. с целью создания спутника Юпитера, две миссии «Большого тура», описанные выше, и дополнительная экспедиция к Урану и Нептуну со сбросом зондов в начале 1980-х.

В описываемое время NASA еще не имело опыта создания межпланетных аппаратов с гарантированным сроком активного существования в несколько лет. Нужно было доказать техническую реализуемость проекта с учетом большой продолжительности полета (от 7 до 13 лет в зависимости от сценария). С этой целью в JPL в июле 1968 г. была начата перспективная работа по теме TOPS: Thermoelectric Outer Planets Spacecraft, то есть «Термоэлектрический КА для внешних планет». Она предусматривала подготовку проекта, изготовление и испытание отдельных систем и инженерного макета КА, а также создание системы сертификации для длительных миссий. Сначала проработка велась по основному сценарию «Большого тура», затем – для вариантов JSP и JUN.

В декабре 1968 г. необходимый объем средств на проект TOPS был оценен в 17,5 млн долларов; фактически до декабря 1971 г. был израсходован 21 млн – 7 млн в 1970-м, 10 млн в 1971-м и 4 млн в 1972 ф.г., причем от изготовления инженерного макета по ходу реализации отказались. Предварительный проект TOPS был закончен к маю 1970 г., общее описание аппарата и его подсистем появилось в сентябрьском номере Astronautics & Aeronautics, а проект в целом представлен на брифинге для представителей промышленности в сентябре 1971 г.

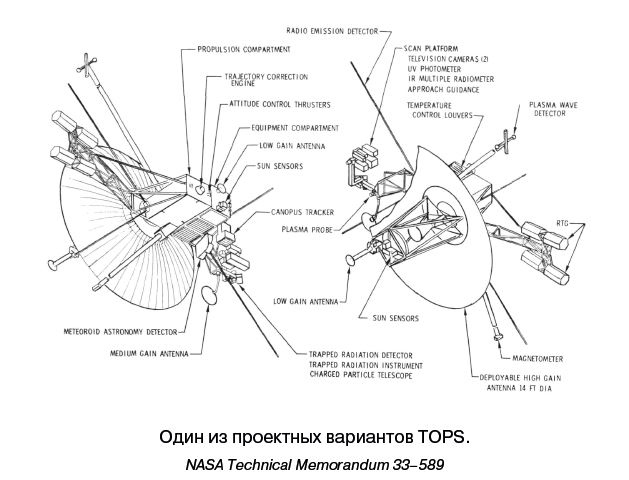

Проектанты предложили аппарат, питаемый от четырех радиоизотопных генераторов типа MHW-RTG на плутонии-238 суммарной мощностью 550 Вт в начале и 439 Вт после девяти лет использования. Источники питания размещались на откидной 1,5-метровой штанге, служебная аппаратура экранировалась от их воздействия. Предусматривалась и защита от мощных радиационных полей, ожидавшихся в окрестностях Юпитера. Камеры и другие научные инструменты размещались на поворотной (сканирующей) платформе. Штанга магнитометра и детектора плазмы имела длину 9,1 м. Всего под полезную нагрузку резервировалось 107 кг массы и 115 Вт мощности.

TOPS должен был иметь трехосную систему стабилизации, измерительными устройствами которой были солнечный датчик и датчик Канопуса, используемые на АМС серии «Маринер», а исполнительными – маховики, работающие от электросети КА и требующие лишь минимального расхода гидразина в сеансах разгрузки за счет включения в импульсном режиме двигателей ориентации тягой по 0,23 кгс ^[8]. Коррекции траектории возлагались на однокомпонентный ЖРД тягой 25 фунтов (11,3 кгс, 110 Н) с запасом топлива, соответствующим суммарному приращению скорости 220 м/с.

Связной радиокомплекс включал командный приемник S-диапазона, передатчики диапазонов S и X с усилителями двух разных типов и четыре антенны: остронаправленную зонтичную диаметром 4,26 м, разворачиваемую после запуска КА и сходную по конструкции с антенной лунного научного комплекса ALSEP, малонаправленную и две ненаправленные. Он обеспечивал передачу от Нептуна, с расстояния 30 а.е., на скорости 2048 бит/с, что позволяло за 11 суток принять на Земле до 400 снимков размером по 5 Мбит каждый. Для промежуточного хранения данных предусматривалось два записывающих устройства на магнитной ленте емкостью по 1 Гбит и буферная память на 64 Мбит. При пролете Юпитера всю информацию можно было передавать в реальном масштабе времени со скоростью 131 072 бит/с.

Учитывая продолжительность полета и большое время радиообмена (порядка восьми часов у Нептуна!), аппарат должен был обладать высокой автономностью. Отсюда необходимость установки бортового компьютера. Но что если откажет сам компьютер?

Для решения этой проблемы в JPL уже несколько лет велась разработка управляющей машины STAR ^[9] с возможностями самотестирования и самовосстановления. В 1965 г. команда д-ра Альгирдаса Авижениса ^[10] создала первую работающую модель компьютера типа STAR, а к 1969 г. – собственно компьютер из десяти модулей, способный в течение 0,01 секунды выявить неполадку и выполнить необходимую переконфигурацию. За состоянием модулей по выдаваемым ими диагностическим сообщениям следил специальный троированный процессор TARP. В виде рабочего макета этот комплекс занимал три стойки в человеческий рост, так что миниатюризация его представляла серьезную проблему.
