Подвеска танка ИС-3 — независимая, торсионная из 12 балансиров, 12 торсионных валов, 12 кронштейнов и восьми упоров. Ходовая часть танка состояла из шести пар литых опорных катков. Направляющие колёса находились в передней части танка, зубчатые ведущие колёса располагались на корме. Каждая гусеница состояла из 86 литых или штампованных траков (минимальное число траков — 79), из которых 43 выполнялись с гребнем и 43 — без гребня. Они чередовались между собой и шарнирно соединялись пальцами. Гусеничная цепь могла также собираться из одних гребневых траков. Шаг трака — 160 мм, ширина — 650 мм. Верхняя часть гусениц лежала на трёх поддерживающих катках, которые имели диаметр меньший, чем опорные катки.

Система электрооборудования была выполнена по однопроводной схеме с рабочим напряжением 24 В. Источники питания — генератор мощностью 1500 Вт и четыре аккумуляторные батареи.

Инструменты и ЗИП хранились вдоль бортов корпуса в нишах между главной бронёй и листовыми заслонками. Спереди и сзади на корпусе имелись буксирные гаки, а на башне — поручни и скобы, служащие для крепления брезента, крупнокалиберного пулемёта, буксирных тросов и т.п. Снаружи устанавливались клаксон, фара и небольшие габаритные огни.

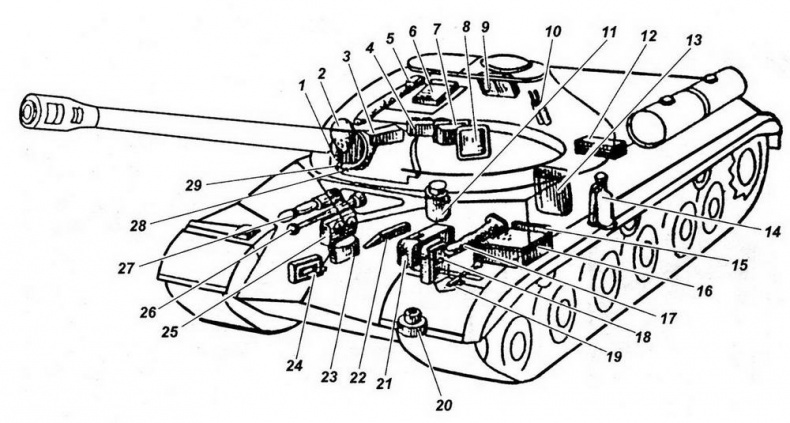

Схема укладки ЗИП внутри танка:

I — ящик ЗИП рации и ТПУ; 2— сумка для переносных ламп;

3— ящик для ЗИП электрооборудования; 4 — ящик для призм; 5—чехол для антенны; 6—сумка для документов; 7, 12, 18, 23, 25—стеллажи для гранат; 8 — медицинская аптечка; 9—сумка для магазинов к АК; 10—сигнальные флажки;

II — бачок для питьевой воды; 13—ведро; 14—огнетушитель; 15— сумка для сухих пайков; 16— ящик для сухих пайков; 17, 27—чехлы для АК; 19—пехотная лопата; 20—коробка для оптики ТВН; 21 —ящик для ЗИП прибора ТВН-2; 22—ручной экстрактор; 24 — кронштейн крепления ТВН-2; 26—пробойник; 28—ракетница; 29—ящик для ракет

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА ИС-3 (образца 1945 г.)

МАССА, кг: 45 800 — 46 500.

ЭКИПАЖ, чел.: 4.

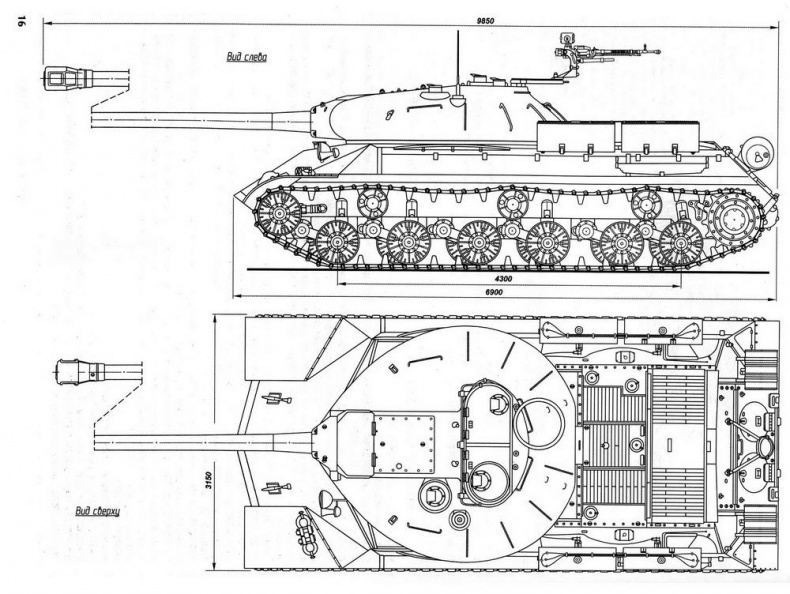

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина с орудием — 9850, длина корпуса — 6900, ширина — 3200, высота — 2450, клиренс — 430 — 460.

ВООРУЖЕНИЕ: 122-мм пушка Д-25Т образца 1943 г., спаренный 7,62-мм пулемёт ДТ, 12,7-мм зенитный пулемёт ДШК; горизонтальный сектор обстрела орудия — круговой, вертикальные углы наводки — 2° — 19°, скорость вращения башни 8 — 12 град./с (электрический и ручной приводы).

БОЕКОМПЛЕКТ: 25 — 28 выстрелов, 250 патронов (5 лент) калибра 12,7 мм, 756 патронов (12 магазинов) калибра 7,62 мм, 1000 патронов к пистолету-пулемёту ППС, 25 ручных гранат Ф-1 или РГ-42, две дымовые шашки МДШ.

ПРИЦЕЛЫ И СМОТРОВЫЕ ПРИБОРЫ: телескопический прицел ТШ-17, четыре перископа МК-4. БРОНИРОВАНИЕ, мм: корпус: лобовые листы — 90 — 120, борта — 90, корма — 60, крыша — 35; башня — литая: лоб — 100 — 250, борта — 75 — 115, корма — 60, крыша — 30.

ДВИГАТЕЛЬ: дизель В-11,12-цилиндровый, V-образный, четырёхтактный, жидкостного охлаждения; диаметр цилиндров — 150 мм, ход поршня — 180 — 186,7 мм; рабочий объём — 38 880 см³, мощность — 520 л.с. при 1800 об/мин, масса двигателя — 900 кг.

ТРАНСМИССИЯ: главный фрикцион — сухой, многодисковый; коробка передач — механическая; планетарные механизмы разворота, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть пар сдвоенных опорных катков, независимая торсионная подвеска, три пары поддерживающих катков, направляющие колёса спереди, ведущие колёса — кормовые, гусеницы — металлические, одношкворневые, одногребневые, 86 траков, ширина траков — 650 мм, шаг — 160 мм, масса одной гусеничной цепи — 2000 кг.

КОЛЕЯ, мм: 2500.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 40.

ЗАПАС ХОДА, км: по шоссе — 185, по просёлку — 95.

ЁМКОСТЬ БАКОВ, л: основные баки — 425, дополнительные баки — 360.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ, м: высота стенки — 1,0, глубина рва — 2,5, глубина брода — 1,1,

РАДИОСВЯЗЬ: радиостанция 10-РК-26, ТПУ-4-бисФ.

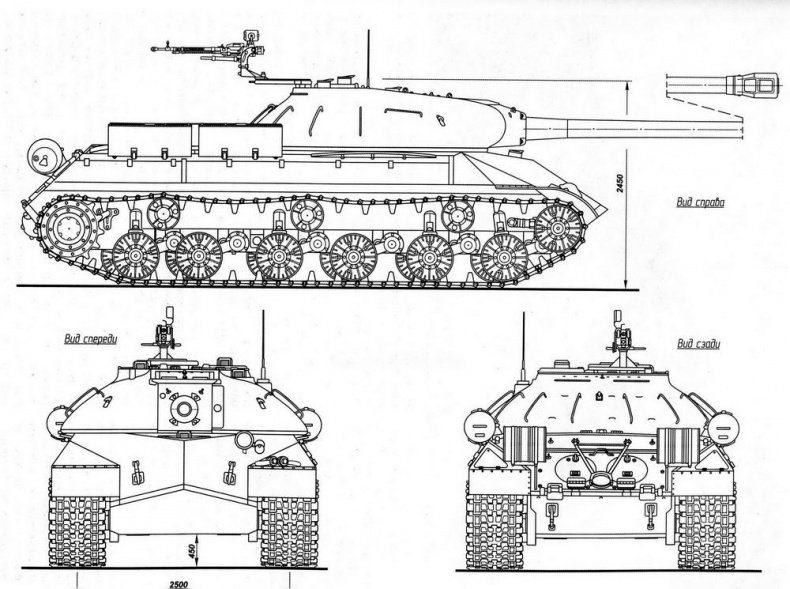

Тяжёлый танк ИС-3 выпуска 1945 г.

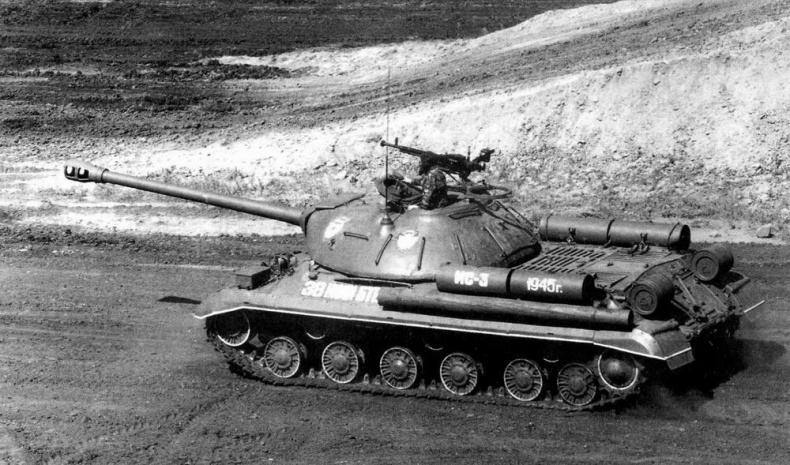

Танк ИС-ЗМ, демонстрировавшийся на Международной выставке военной техники и вооружения в Омске. 2001 г.

Предполагалось, что новейшие ИС-3 в ближайшие послевоенные годы составят основу советских танковых войск. Поэтому, несмотря на завершение боевых действий, их серийное производство продолжалось высокими темпами — в июне, июле и августе 1945 г. ЧКЗ выпускал по 250 машин, в декабре изготовил — 275. Однако вскоре выяснилось, что ИС-3, да и другие танки разработки военных лет мало пригодны для службы в мирное время. Надёжность, ресурс механизмов и агрегатов этих машин оказались весьма низкими, хотя планировалось эксплуатировать их в мирное время годами, а не в течение относительно короткого периода — нескольких недель (до их уничтожения в бою), как это было в войну.

В самом начале службы в войсках у танков ИС-3 проявился целый ряд недостатков, явившихся следствием конструктивных просчётов и ошибок, допущенных в ходе проектирования. В частности, конструкция бронекорпуса, обеспечивая высокий уровень снарядостойкости, не обладала при этом необходимой эксплуатационной жёсткостью. Окончательно веру военных в ИС-3 подорвала информация о том, что во время одного из контрольных обстрелов танка на полигоне 100-мм бронебойными снарядами после попадания точно в ребро лобовой детали («щучий нос») корпус лопнул по сварным швам и практически развалился — машина была полностью выведена из строя. В результате в 1946 г. производство ИС-3 было прекращено, а все имеющиеся танки подверглись модернизации по программе устранения конструктивных недостатков (УКН).

В ходе эксплуатации зачастую случались повреждения корпуса в районе МТО, поломки коробки передач, выходы из строя двигателя и прочее. Работа по организации ремонта всего парка танков ИС-3 оказалась сложной и кропотливой. Пришлось разработать документацию на разборку танков, обмер и осмотр основных узлов и деталей, снимаемых с машин, на отбраковку вышедших из строя, а также на их восстановление или ремонт. В комплексе специальных работ были задействованы практически все отделы ОКБТ Кировского завода. Координировал их опытный инженер-конструктор В.Козловский. К концу 1951 г. здесь выпустили более 120 многостраничных инструкций по восстановлению основных узлов танка.

В 1948 — 1952 гг. все танки ИС-3 были подвергнуты переделке и модернизации по программе УКН на Кировском заводе. Прежде всего, усилили подбашенный лист и кронштейны крепления двигателя, что повышало жёсткость корпуса. Усовершенствовали трансмиссию и ходовую часть — улучшили конструкцию главного фрикциона, уплотнений бортовых передач и подшипников опорных катков. Изменили крепление коробки передач, что снизило возникающие расцентровки двигателя и элементов трансмиссии. Вместо ручного маслоподкачивающего насоса установили электрический МЗН-1. Для обеспечения более устойчивой радиосвязи радиостанцию 10-РК заменили другой — Р-113. В результате всех нововведений масса танка возросла до 48,8 т против 45,8 т у ИС-3 образца 1945 г.
