ХОДОВАЯ ЧАСТЬ танков модификации А состояла, применительно к одному борту, из пяти сдвоенных обрезиненных опорных катков большого диаметра, двух обрезиненных поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса. Подвеска — индивидуальная пружинная.

У танков Ausf. В — D в ходовую часть входили восемь сдвоенных обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенных на четверть- или полуэллиптических листовых рессорах. Различия в подвеске этих танков заключались главным образом в количестве и расположении рессор и амортизаторов.

Число поддерживающих катков увеличилось до трех. Гусеница имела ширину 360 мм.

Начиная с модификации Е, ходовая часть состояла из шести сдвоенных обрезиненных опорных катков диаметром 520 мм, трех поддерживающих катков диаметром 310 мм.

Подвеска — индивидуальная торсионная. Особенностями подвески являлись: крепление неподвижного конца торсиона в специальном пальце, вставляемом в кронштейн; наличие направляющего устройства, предназначенного для разгрузки деталей подвески от боковых усилий; наличие гидравлических телескопических амортизаторов на 1-м и 6-м опорных катках.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 21 зубу каждый. Зацепление цевочное.

Гусеницы стальные, мелкозвенчатые, из 93–94 одногребневых траков каждая. Ширина гусеницы колебалась с 360 мм у машин модификаций Е — G до 400 мм у более поздних версий. В осенне-зимний период могла использоваться так называемая «восточная гусеница» Ostkette шириной 550 мм.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генераторы Bosch GQL 300/12-900RS36 мощностью 300 Вт (Ausf. А — D и Ausf.G), или Bosch GTLN 700/12-1500 мощностью 700 Вт (Ausf.E — F), или Bosch GTLN 600/12-1500 мощностью 600 Вт (Ausf.H — N и Flammpanzer III); два аккумулятора Bosch емкостью 105 А.ч. Потребители: электростартер (для ручного запуска двигателя использовался механический стартер инерционного типа), система зажигания, башенный вентилятор (Ausf. G — N), контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуск пушки.

СРЕДСТВА СВЯЗИ. Все танки Pz.III оснащались радиостанцией FuG-5, размещенной над коробкой передач, слева от стрелка-радиста. Дальность действия — 6,4 км телефоном и 9,4 км телеграфом.

Внутренняя связь между членами экипажа осуществлялась с помощью ТПУ и светосигнального прибора.

Тактико-технические характеристики танков Pz.III

Примечания:

* — часть машин Ausf.D имела броневую защиту, аналогичную Ausf.A — С, и соответственно меньшую боевую массу.

** — в числителе — для танков, переделанных из Ausf.L, в знаменателе — Ausf.M.

Командирский танк Panzerbefehlswagen III

В течение 1938–1943 годов значительная часть танков модификаций D, Е, Н, J и М была выпущена в командирском варианте — Panzerbefehlswagen.

Первой машиной этого типа стал Pz.Bf.Wg.III Ausf.D1. Внешне он был почти неотличим от линейного танка Ausf.D, но его башня приваривалась к корпусу, а пушка представляла собой макет из дерева и металла. Кроме того, отсутствовал курсовой пулемет. По бортам корпуса были прорезаны дополнительные смотровые щели и бойницы для стрельбы из личного оружия. По периметру крыши моторного отделения устанавливалась рамочная антенна, а на правом борту корпуса — штыревая длиной 1,4 или 2 м.

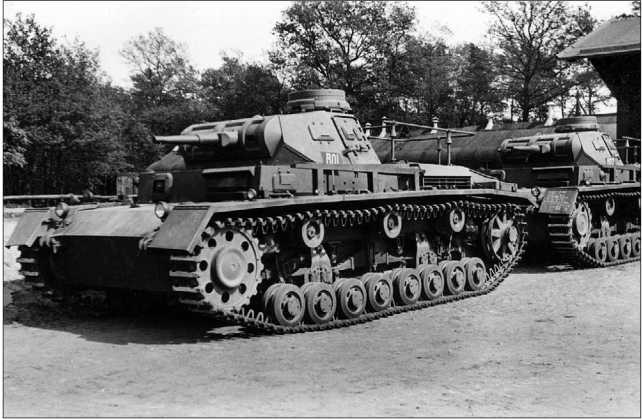

Командирские танки Pz.Bf.Wg.III Ausf.D1. Судя по номерам, это машины командира полка (R01) и его адъютанта (R02). Так как кресты на танках отсутствуют, то можно предположить, что снимок сделан в одной из частей Вермахта незадолго до начала войны.

Вооружение танка состояло лишь из одного пулемета MG34, установленного в башне. Внутри машины были оборудованы рабочие места для командира, офицера связи и двух радистов (помимо них в экипаж, разумеется, входил и механик- водитель). Здесь же имелся складной столик для работы с картами. Наблюдение велось через пять смотровых щелей и стереотрубу, устанавливаемую в командирской башенке. На танках в различных комбинациях устанавливались радиостанции FuG-6, FuG-7, FuG-8 и FuG-13. В зависимости от этого имелось три варианта машин: Sd.Kfz.266, Sd.Kfz.267 и Sd.Kfz.268. С июня 1938 года по март 1939-го цеха фирмы Daimler-Benz покинули 30 танков этого типа.

Следующая серия командирских машин из 45 единиц изготавливалась на базе танка Pz.III Ausf.E с июля 1939-го по февраль 1940-го и по конструкции ничем, кроме ходовой части, не отличалась от машин предыдущей версии.

Производство командирских танков такого типа продолжалось вплоть до января 1942 года с использованием шасси Pz.III Ausf.H и Ausf.J. Было выпущено 145 и 30 единиц соответственно.

В дальнейшем конструкция командирских танков изменилась. Их стали переоборудовать из линейных Pz.III Ausf.J с сохранением основного вооружения — 50-мм пушки KwK 38. Демонтировался только курсовой пулемет, а боекомплект пушки сокращался до 75 выстрелов.

Командирский танк Pz.Bf.Wg. III Ausf.D1. Польша, сентябрь 1939 года.

Командирский танк Pz.Bf.Wg.III Ausf.H с хорошо различимой пальмой на лобовой броне — эмблемой Африканского корпуса.

В результате высвобождалось место для размещения трех радиостанций: FuG-5, FuG-7 и FuG-8. В дополнение к штатным приборам наблюдения на машине устанавливался перископический прибор TSF 1. Такие танки выпускались двумя сериями с августа по ноябрь 1942 года (81 единица) и с мая по сентябрь 1943-го (104 единицы) и поступали в основном во вновь формируемые танковые части войск СС.

Последними командирскими танками стали 50 машин, изготовленных на базе Pz.III Ausf.M с декабря 1942-го по февраль 1943 года. Они вооружались 50- мм пушкой KwK 39 с боекомплектом 65 выстрелов, установленной в уменьшенной маске. В остальном они были подобны машинам Pz.Bf.Wg.III Ausf.J.

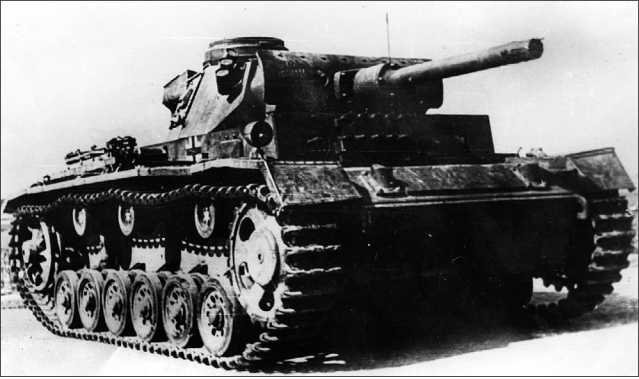

Огнеметный танк Pz.III Ausf.M (FI) по внешнему виду был почти неотличим от линейной версии.
