Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемет, часть боекомплекта, радиостанция и рабочие места двух членов экипажа — механика-водителя и радиста (он же — пулеметчик).

Боевое отделение располагалось в средней части танка. Здесь размещались: в башне — пушка и спаренный с ней пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся поликом башни находился боекомплект.

На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.

В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.


Танки III Рейха. Том II

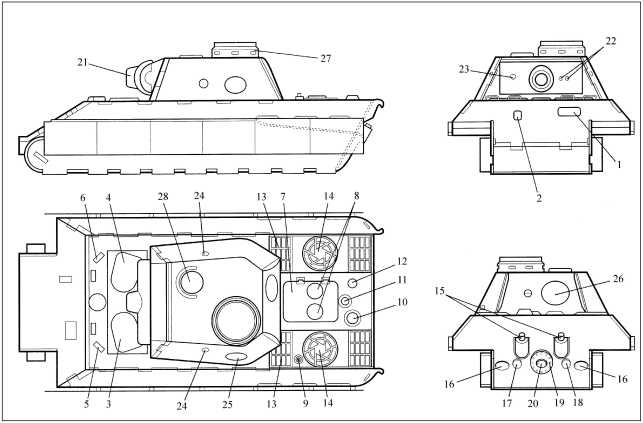

Корпус танка: 1 — люк-пробка механика-водителя; 2 — броневая заслонка пулеметной амбразуры; 3 — люк-лаз механика-водителя; 4 — люк-лаз радиста; 5 — перископические приборы наблюдения механика-водителя; 6 — перископические приборы наблюдения радиста; 7 — люк моторного отделения; 8 — отдушины для притока воздуха; 9 — вывод антенны; 10 — люк для заливки воды в систему охлаждения; 11 — основание для установки воздухоподводящей трубы при подводном вождении танка; 12 — люк для доступа к горловине топливных баков; 13 — воздухоприемные окна системы охлаждения двигателя; 14 — воздухоотводящие окна системы охлаждения двигателя; 15 — выхлопные трубы; 16 — люки для доступа к механизмам натяжения гусениц; 17 — люк для доступа к водогрейному котлу системы охлаждения; 18 — люк для доступа к приводу инерционного стартера; 19 — люк для доступа в моторное отделение; 20 — люк для доступа к приводу двигателя от пусковой рукоятки; 21 — маска пушки; 22 — амбразуры бинокулярного прицела; 23 — амбразура спаренного пулемета; 24 — амбразура для стрельбы из личного оружия; 25 — люк для выброса стреляных гильз; 26 — люк-лаз для посадки и высадки экипажа; 27 — командирская башенка; 28 — отдушина башенного вентилятора.


КОРПУС танка собирался из броневых листов, соединенных в шип и сваренных двойным швом.

Верхний лобовой лист корпуса располагался под углом 38° к горизонтальной плоскости, нижний — под углом 37°. Нижние бортовые листы — вертикальные, верхние наклонены под углом 48°, кормовой лист — под углом 60°.


Танки III Рейха. Том II

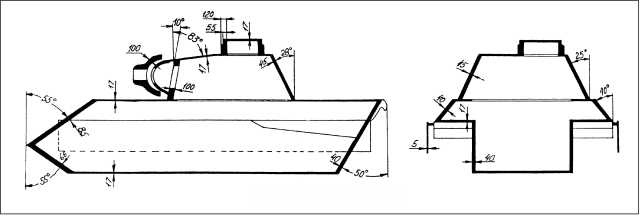

Схема бронирования танка.


Танки III Рейха. Том II

Немецкая пехота сопровождает атакующую «Пантеру» из состава дивизии СС «Викинг». Польша, 1944 год. Размеры танка обеспечивали пехотинцам надежное укрытие.


В передней части крыши корпуса имелись люки-лазы механика-водителя и радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма (у модификации G — откидывались на петлях). Люки-лазы были выполнены в крышке люка, предназначенного для удобства монтажа и демонтажа коробки передач и механизма управления танком.

Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G — два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.


Танки III Рейха. Том II

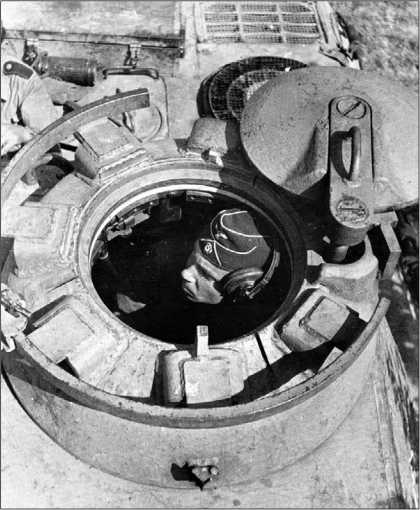

Командирская башенка танка «Пантера» с открытым люком. Хорошо видны бронеколпаки перископов и приваренный к ним рельс для установки зенитного пулемета.


Танки III Рейха. Том II

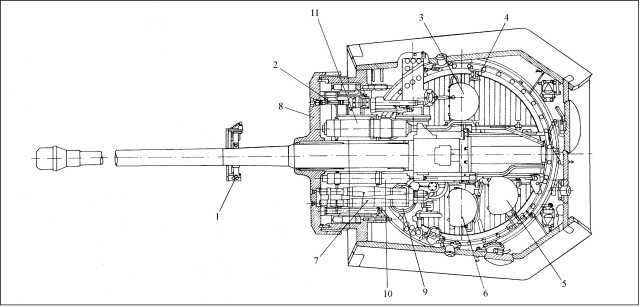

Компоновка башни танка Panther Ausf D: 1 — кронштейн крепления пушки по- походному; 2 — спаренный пулемет; 3 — сиденье заряжающего; 4 — стопор башни; 5 — сиденье командира танка; 6 — сиденье наводчика; 7 — телескопический бинокулярный прицел TZF2а; 8 — маска пушки; 9 — механизм поворота башни; 10 — цилиндр накатника; 11 — цилиндр тормоза отката.


Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние — для его отвода.

Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.

В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач.


Танки III Рейха. Том II

Командир танка ведет наблюдение за местностью через один из перископов командирской башенки.


БАШНЯ, имевшая форму усеченного конуса, — сварная, с соединением листов в шип и наклоном стенок в 65°. В передней части башни в литой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5° был невозможен.

На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами.

ВООРУЖЕНИЕ. Основное вооружение «Пантеры» — пушка 7,5 cm KwK 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall-Borsig в Дюссельдорфе. Ствол орудия имел длину 70 калибров — 5250 мм; вместе с дульным тормозом — 5535 мм. Масса составляла 1000 кг, а всей установки вместе с маской — 2650 кг. Предельная длина отката — 420 мм. Вертикальная наводка — в пределах от — 8° до +18°.

Пушка снабжалась вертикальным клиновым затвором и полу- автоматикой копирного типа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушно-жидкостного накатника. Подъемный механизм пушки — секторного типа.
