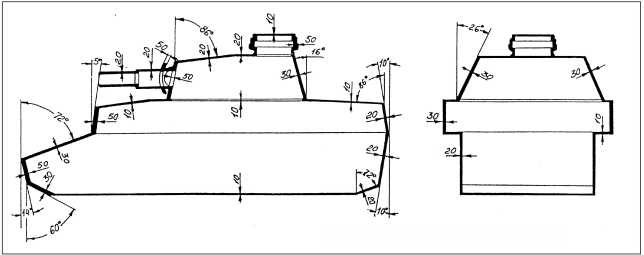

Схема бронирования среднего танка Pz.IV.

БАШНЯ — сварная, шестигранная, установлена на шариковой опоре на подбашенном листе корпуса. В ее передней части в маске располагались пушка, спаренный пулемет и прицел. Слева и справа от маски имелись лючки для наблюдения со стеклами триплекс. Лючки закрывались наружными броневыми заслонками изнутри башни. Начиная с модификации G лючок справа от пушки отсутствовал.

Башня приводилась во вращение электромеханическим поворотным механизмом с максимальной скоростью 14 град/с. Полный оборот башни осуществлялся за 26 с. Маховики ручного привода башни располагались у рабочих мест наводчика и заряжающего.

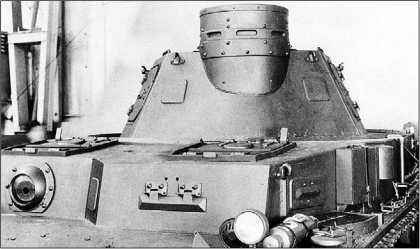

Башня танка Pz.IV Ausf.A. Следует отметить, что за время серийного производства конфигурация башни практически не изменилась.

В задней части крыши башни находилась командирская башенка с пятью смотровыми щелями со стеклами триплекс. Снаружи смотровые щели закрывались раздвижными броневыми заслонками, а люк в крыше башенки, предназначенный для входа и выхода командира танка, — двустворчатой крышкой (позже — одностворчатой). В башенке имелось устройство циферблатно-часового типа для определения места цели. Второе такое же устройство было в распоряжении наводчика, и, получив приказ, он мог быстро развернуть башню на цель. У места механика-водителя размещался индикатор положения башни с двумя лампочками (кроме танков Ausf.J), благодаря которому он знал, в каком положении находятся башня и пушка (это особенно важно при движении по лесистой местности и населенным пунктам).

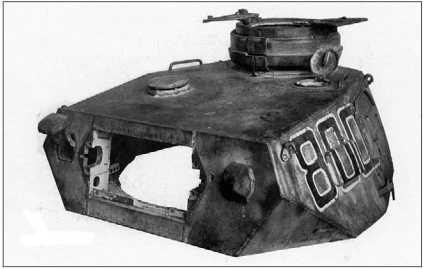

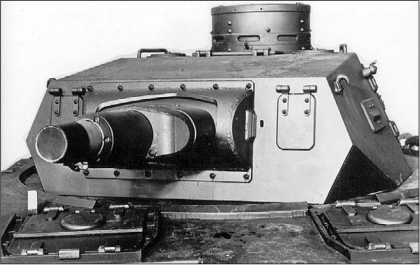

Башня танка Pz.IV Ausf.D без вооружения.

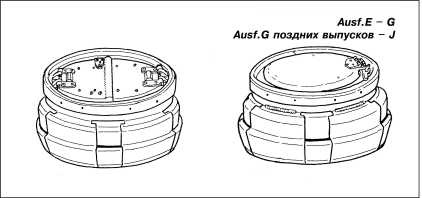

Командирские башенки Ausf.E — G. Ausf.G поздних выпусков — J.

Для посадки и высадки членов экипажа в бортах башни имелись люки с одностворчатыми и двустворчатыми (начиная с варианта F1) крышками. В крышках люков и бортах башни устанавливались смотровые приборы. Кормовой лист башни был оборудован двумя лючками для стрельбы из личного оружия. На части машин модификаций Н и J, в связи с установкой экранов, смотровые приборы и лючки отсутствовали.

ВООРУЖЕНИЕ. Основное вооружение танков модификаций А — F1 — пушка 7,5 cm KwK 37 калибра 75 мм фирмы Rheinmetall-Borsig. Длина ствола пушки — 24 калибра (1765,3 мм). Масса пушки — 490 кг.

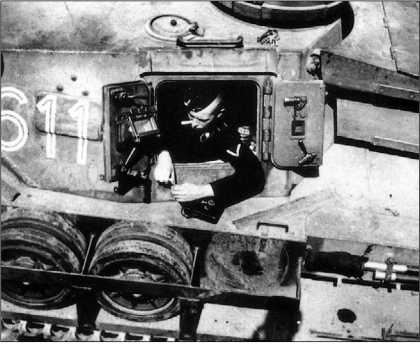

Бортовой башенный люк танка Pz.IV Ausf.F с открытой двухстворчатой крышкой.

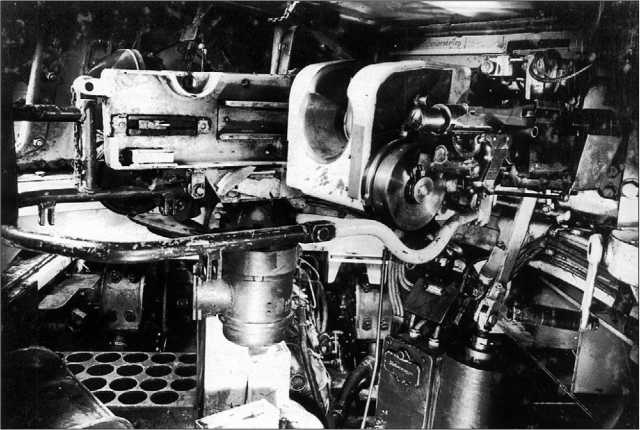

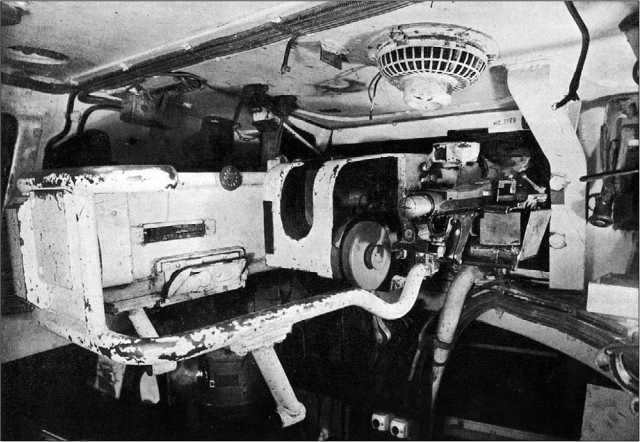

Интерьер башни танка Pz.IV Ausf.E. Хорошо видны казенная часть пушки, спаренный пулемет, ограждение пушки, башенный вентилятор, налобник и окуляр телескопического прицела, маховик подъемного механизма.

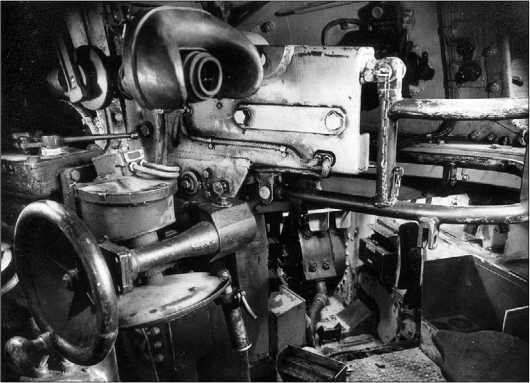

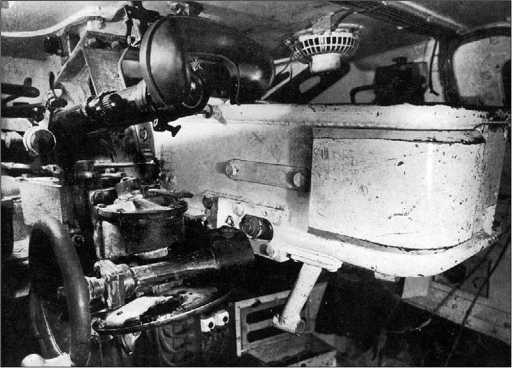

Интерьер башни танка Pz.IV Ausf.G. По сравнению с танками, вооруженными короткоствольными пушками, после установки орудия KwK 40 в интерьере башни практически ничего не изменилось.

Вертикальная наводка — в пределах от -10° до +20°. Пушка имела вертикальный клиновой затвор и электроспуск. В ее боекомплект входили выстрелы с дымовыми (масса — 6,21 кг, начальная скорость — 455 м/с), осколочно-фугасными (5,73 кг, 450 м/с), бронебойными (6,8 кг, 385 м/с) и кумулятивными (4,44 кг, 450–485 м/с) снарядами.

Танки Ausf.F2 и часть танков Ausf.G вооружались пушкой 7,5 cm KwK 40 с длиной ствола 43 калибра (3473 мм), имевшей массу 670 кг. Часть танков Ausf.G и машины Ausf.H и J оснащались пушкой 7,5 cm KwK 40 с длиной ствола 48 калибров (3855 мм) и массой 750 кг. Вертикальная наводка —8°…+20°. Предельная длина отката — 520 мм. На марше пушка фиксировалась на угле возвышения +16°.

С пушкой был спарен 7,92-мм пулемет MG34. Курсовой пулемет размещался в лобовом листе подбашенной коробки в шаровой установке (кроме модификаций В и С). На командирской башенке позднего типа на специальном устройстве Fliegerbeschutzgerat 41 или 42 можно было установить зенитный пулемет MG34.

Танки Pz.IV первоначально оборудовали монокулярным телескопическим прицелом TZF 5b, а начиная с Ausf.E — TZF 5f или TZF 5f/l. Эти прицелы имели 2,5-кратное увеличение. Курсовой пулемет MG34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

Боекомплект пушки в зависимости от модификации танка колебался от 80 до 122 выстрелов. У командирских танков и машин передовых артиллерийских наблюдателей он составлял 64 выстрела. Боекомплект пулеметов — 2700–3150 патронов.

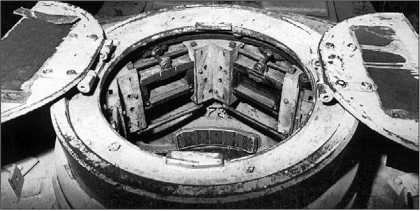

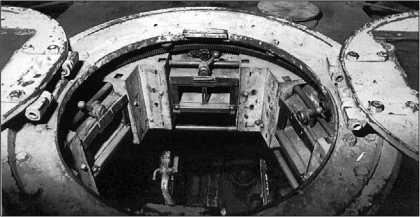

Внутренний вид командирской башенки. На верхнем снимке смотровые приборы в открытом положении, а на нижнем — в закрытом.

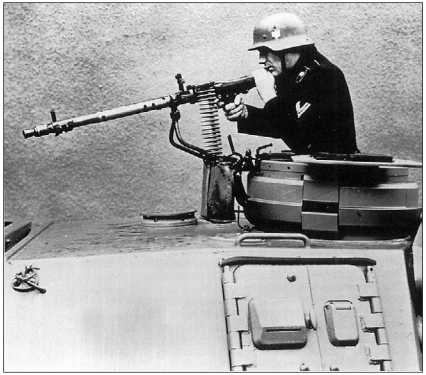

Установка пулемета MG34 на кронштейне командирской башенки. Судя по фото, этот пулемет предназначался не столько для ведения огня по воздушным целям, сколько для самообороны.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке устанавливались двигатели Maybach HL 108TR, HL 120TR и HL 120TRM, 12- цилиндровые, V-образные (развал цилиндров — 60°), карбюраторные, четырехтактные, мощностью 250 л.с.(Нb 108) и 300 л.с.(НL 120) при 3000 об/мин. Диаметры цилиндров — 100 и 105 мм. Ход поршня — 115 мм. Степень сжатия — 6,5. Рабочий объем 10 838 см³ и 11 867 см³. Следует подчеркнуть, что оба двигателя были аналогичной конструкции.
