К проекту фирмы Krupp сохранилась пояснительная записка, откуда, собственно, и почерпнута вся вышеприведенная информация, но, увы, нет ни одной фотографии. Хотя доподлинно известно, что Управление вооружений заказало два шасси, две верхних части корпуса и один комплект башен, все из простой стали. Впрочем, возможно, это связано с тем, что в вышеописанном виде прототип BW I Кр так и не был построен. На стадии изготовления от пулеметной башенки отказались, заменив ее шаровой установкой пулемета в лобовом листе корпуса. Экипаж сократили до 5 человек, передав функции радиста пулеметчику. О первоначальном замысле теперь напоминали только смещенная к левому борту башня и характерный (а для непосвященного человека еще и малопонятный) излом лобового листа корпуса. Изготовили два прототипа: один с восьмикатковой ходовой частью и рессорно-балансирной подвеской, другой — с шестью опорными катками и торсионной подвеской. Результаты заводских испытаний последней оказались настолько плохими, что до конца Второй мировой войны отбили у инженеров Круппа желание ею заниматься!

Ну а что же предложила фирма Rheinmetall? Тут с информацией все обстоит с точностью до наоборот: документов не сохранилось, зато фотографий в избытке. По ним можно судить, как примерно должен был выглядеть и крупповский прототип. В отличие от него прототип фирмы Rheinmetall был оснащен ходовой частью, почти полностью заимствованной у многобашенного танка Nb.Fz.

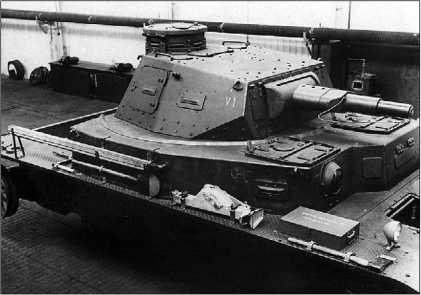

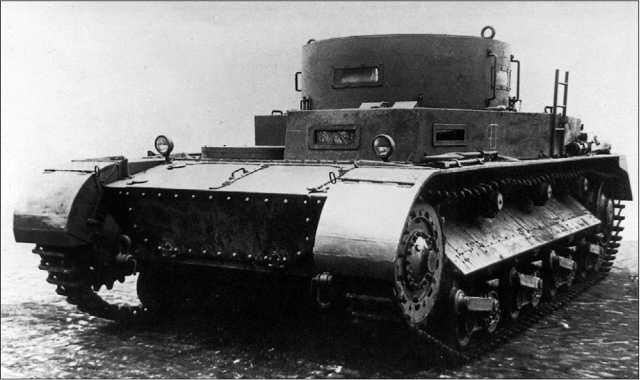

Прототип танка BW фирмы Rheinmetall. 1935 год. Хорошо виден заглушенный погон пулеметной башенки в правой передней части корпуса (вверху). Опытный танк BW I (Krupp) с опытной башней VI (внизу).

По итогам заводских испытаний, в ходе которых BW I Кр в октябре 1936 года прошел 2043 км, и испытаний на полигоне Управления вооруженней в Мюнсингене, предпочтение отдали крупповской конструкции ходовой части. Еще в апреле 1936 года танк получил стандартное армейское название Panzerkampfwagen IV (сокращенно Pz.Kpfw.IV, часто встречается Panzer IV, и совсем краткое — Pz.IV). По сквозной системе обозначений подвижных средств Вермахта танк имел индекс Sd.Kfz.161.

Несколько машин нулевой серии было изготовлено в цехах крупповского завода в Эссене, но уже в октябре 1937 года производство перенесли на завод Krupp-Gruson AG в Магдебурге, где начался выпуск боевых машин модификации А.

Pz.IV Ausf.A

Броневая защита корпуса танка Ausf.A колебалась от 14,5 до 8 мм. Лобовая броня башни достигала 30, бортов — 20, кормы — 10 мм. Боевая масса танка составила 17,3 т. Вооружение — 75-мм пушка KwK 37 с длиной ствола в 24 калибра (L/24); в ее боекомплект входило 120 выстрелов. Два пулемета MG34 калибра 7,92 мм (один спаренный с пушкой, другой — курсовой) имели боезапас в 3000 патронов. Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин и пятискоростной механической коробкой передач типа ZF SFG 75.

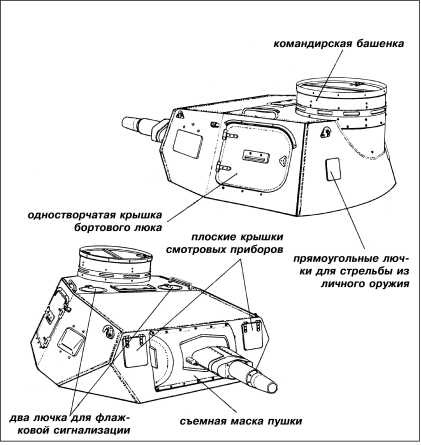

Характерные особенности башни танка Pz.IV Ausf.A.

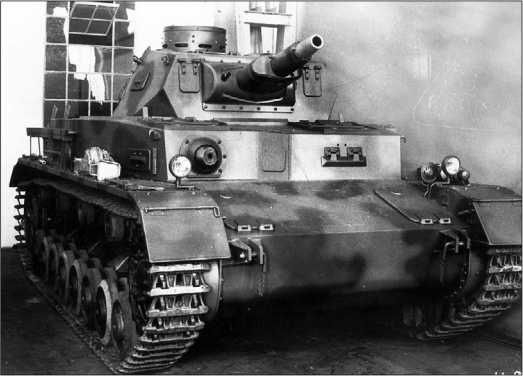

Один из первых серийных танков Pz.IV Ausf.A в цеху завода Krupp- Grusonwerk в Магдебурге.

Двигатель был расположен несимметрично, ближе к правому борту корпуса. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра (470 мм), сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах, четырех поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусеницы. Впоследствии при многочисленных модернизациях Pz.IV его ходовая часть не претерпела сколько-нибудь серьезных конструктивных изменений.

Характерными чертами машин модификации А стали командирская башенка цилиндрической формы с шестью смотровыми щелями и курсовой пулемет в шаровой установке в ломаном лобовом листе корпуса. Башня танка была смещена влево от его продольной оси на 51,7 мм, что объяснялось внутренней компоновкой механизма поворота башни, включавшего в себя двухтактный бензиновый двигатель, генератор и электромотор.

До марта 1938 года заводские цеха покинули 35 танков модификации А (производственная серия 1/BW). Практически это была установочная партия.

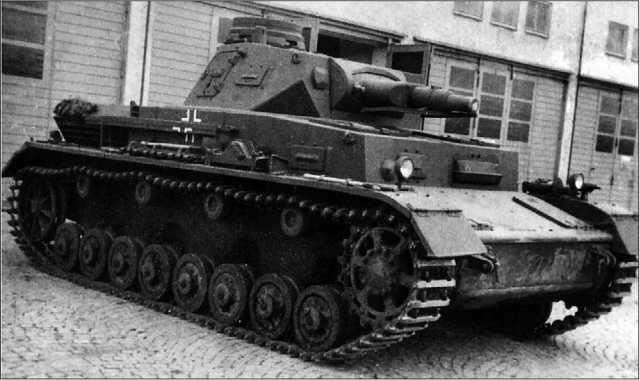

Танк Pz.IV Ausf.B в парке одной из танковых частей Вермахта. 1939 год.

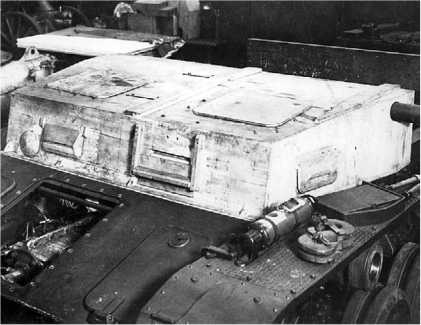

Деревянный макет передней части подбашенной коробки модификации Ausf.B, смонтированный на шасси BW II.

Pz.IV Ausf.B

Машины модификации В (2/BW) несколько отличались от предыдущих. Ломаную лобовую плиту корпуса заменили на прямую, ликвидировали курсовой пулемет (на его месте появился смотровой прибор радиста, а справа от него — бойница для стрельбы из личного оружия), ввели новую командирскую башенку и перископический прибор наблюдения, изменили конструкцию бронировки почти всех смотровых приборов, вместо двухстворчатых крышек посадочных люков механика-водителя и радиста установили одностворчатые. Толщину лобовой брони подбашенной коробки, носовой части корпуса, башни, а также броню маски пушки и командирской башенки довели до 30 мм. Танки Ausf.B оснащались двигателем Maybach HL120TR мощностью 300 л.с. при 3000 об/мин и шестискоростной коробкой передач ZF SSG76. Боекомплект сократился до 80 выстрелов и 2700 патронов.

С апреля по сентябрь 1938 года было изготовлено 42 Pz.IV Ausf.B.

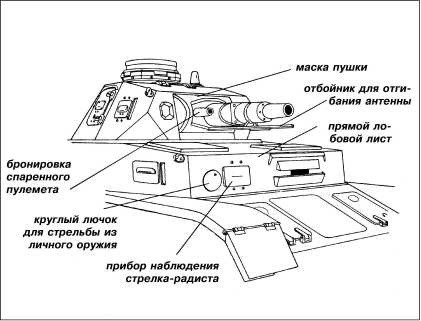

Характерные особенности танка Pz.IV Ausf.C.

Pz.IV Ausf.C

С сентября 1938-го по август 1939 года производились танки серии С (3/BW). Было заказано 140 единиц, изготовлено 134 танка и шесть шасси для инженерных войск. С 41-й машины серии (заводской номер — 80341) начали устанавливать двигатель Maybach HL120TRM — в дальнейшем он применялся на всех последующих модификациях. К другим усовершенствованиям можно отнести специальный отбойник под стволом орудия для отгибания антенны при повороте башни и броневой кожух спаренного пулемета. Две машины Ausf.C переоборудовали в мостовые танки.

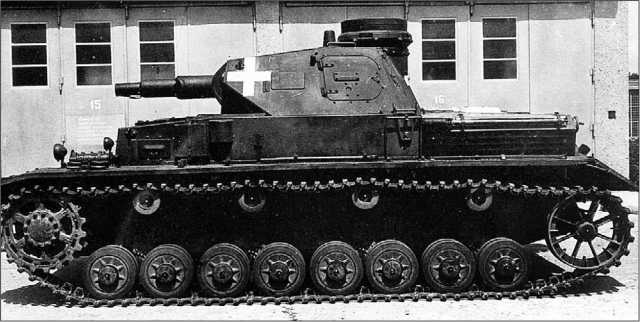

Танк Pz.IV Ausf.C. Судя по белому кресту на башне, снимок сделан накануне Польской кампании.
