Корпус представлял собой коробку, собранную из катаных броневых листов. Для увеличения жесткости стыки верхнего переднего наклонного, лобового вертикального и переднего листа днища прикрывались дополнительными угольниками. Сверху к переднему наклонному листу приваривались стенки верхней части кабины механика-водителя. Спереди кабина закрывалась дверкой с откидным щитком. Щиток имел смотровую щель, прикрытую триплексом. Сверху кабина закрывалась люком, служащим для посадки механика-водителя. Следует отметить, что в ходе советско-финляндской войны на части танков Т-28 дверка кабины механика-водителя усиливалась броневым листом толщиной 20 мм, а также устанавливалось ограждение, предохраняющее дверку от заклинивания осколками при обстреле.

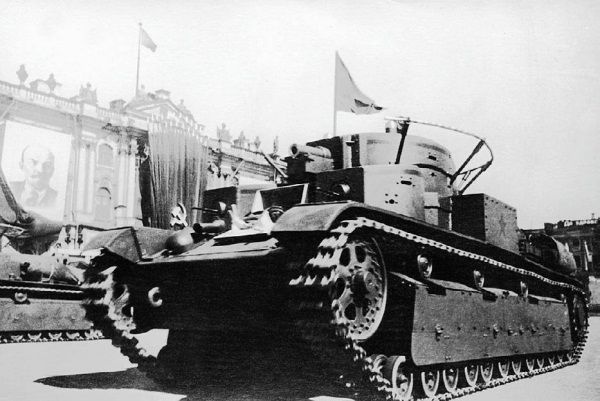

Танк Т-28 проходит по площади Урицкого. Ленинград, 1 мая 1937 года.

Машина выпуска 1935 года, хорошо видны опорные катки раннего типа.

Снаружи корпуса по обоим бортам напротив боевого отделения крепились ящики для приборов дымопуска. Эти ящики также были различными на танках разных годов выпуска.

В днище корпуса имелось восемь лючков для доступа к различным агрегатам, слива бензина и масла, а в выступающих по бортам частям днища – 12 отверстий для прохода и крепления амортизаторов подвески.

На крыше моторного отделения имелся люк с колпаком воздухозаборника посередине. Справа и слева от люка расположены жалюзи для доступа охлаждающего воздуха к радиаторам. За моторным отделением на крыше корпуса устанавливался глушитель.

Над отделением трансмиссии в съемном наклонном броневом листе имелось круглое отверстие диффузора вентилятора. Сверху вентилятор закрывался броневым колпаком с жалюзи.

Боевое отделение отгорожено от моторного перегородкой с люком для доступа к двигателю. В бортах корпуса имелось два круглых отверстия для доступа к приборам дымопуска.

БАШНИ ТАНКА. Главные башни, как и корпус танка, выпускались двух типов – сварные и клепано-сварные. В задней стенке кормовой ниши имелась вертикальная щель для бугельной установки пулемета. С 1936 года вместо нее ввели стандартную шаровую пулеметную установку. Кроме того, внутри башни на стенке кормовой ниши размещалась радиостанция. Первоначально в крыше башни имелся один большой прямоугольный люк, замененный в 1936 году двумя – круглым, с установкой под зенитную пулеметную турель, и прямоугольным. В передней части крыши башни имелись два отверстия для установки закрытых броневыми колпаками перископических приборов, в середине – ребра жесткости в виде выштамповок в форме звезды и двух полос с закругленными краями, а в задней части справа – отверстие для вывода провода к антенне. На правой и левой стенках башни располагались отверстия для стрельбы из личного оружия и смотровые щели с триплексами.

Главная башня оснащалась подвесным полом, приподнятым над днищем корпуса и закрепленным четырьмя кронштейнами к погону башни. Стойки сидений командира и наводчика имели снизу барабанные укладки для 12 снарядов (по 6 штук каждая). Между сиденьями находилась стойка для 8 снарядов. Откидное сиденье радиста (он же заряжающий) крепилось шарнирно на задней стойке пола.

Обе малые башни одинаковы по своему устройству и различались между собой только расположением смотровых щелей.

ВООРУЖЕНИЕ. Первоначально танки Т-28 вооружались 76,2-мм танковой пушкой КТ-28 («Кировская танковая») образца 1927–1932 годов с длиной ствола в 16,5 калибров. В ней использовалась качающаяся часть 76,2-мм полковой пушки образца 1927 года с укороченной с 1000 до 500 мм длиной отката, увеличенным с 3,6 до 4,8 л количеством жидкости в накатнике и утолщенными стенками салазок с 5 до 8 мм. Кроме того, был введен новый подъемный механизм, ножной спуск и новые прицельные приспособления. В боекомплекте пушки КТ-28 имелись осколочно-фугасные снаряды и шрапнель.

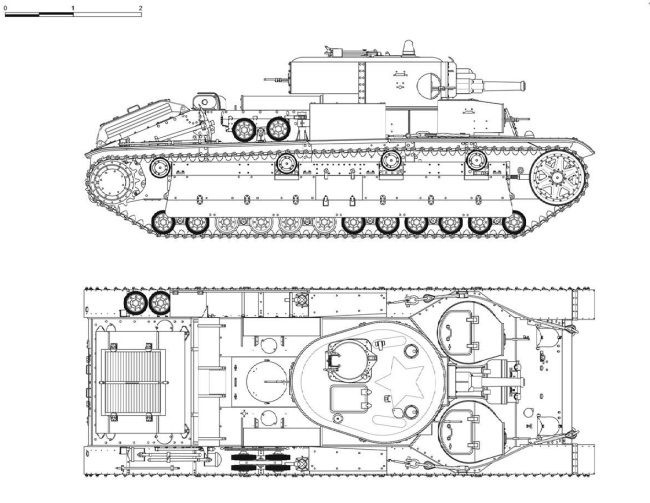

Танк Т-28 выпуска 1939 года.

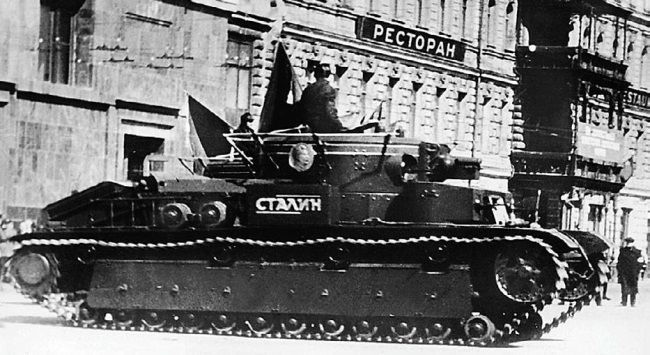

Именной танк «Сталин» направляется на Красную площадь.

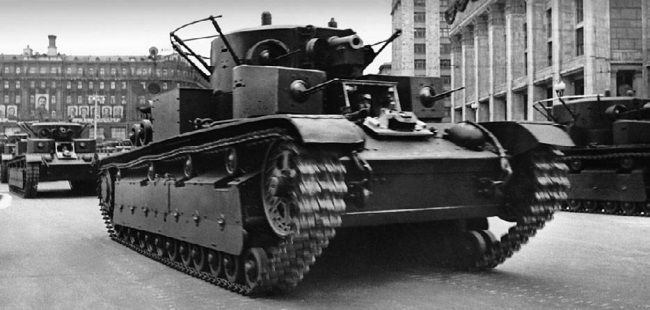

Москва, 7 ноября 1938 года. Танк выпуска 1938 года, помимо ЗИП на правом борту уложена лестница для залезания на танк.

Пушка устанавливалась в маске и имела телескопический и перископический прицелы – ТОП образца 1930 года и ПТ-1 образца 1932 года. ТОП располагался слева от пушки, а ПТ-1 – на крыше башни с левой стороны и соединялся с пушкой специальным приводом. Кроме того, с правой стороны в крыше башни симметрично с перископическим прицелом размещалась командирская панорама ПТК. Справа от пушки в шаровом яблоке устанавливался пулемет ДТ, еще один такой же пулемет располагался в нише башни.

Малые башни вооружались одним пулеметом ДТ и имели угол обстрела по горизонту 165 градусов.

Боекомплект танка Т-28 составлял 69 снарядов для орудия и 126 пулеметных магазинов (7958 патронов).

Следует отметить, что пушка КТ рассматривалась «как временная мера для вооружения танков Т-28, вплоть до отработки специальной 76-мм танковой пушки ПС-3». Последняя разрабатывалась в артиллерийском КБ завода «Большевик» под руководством П. Сячентова. Однако к концу 1936 года ПС-3 так и не была доведена «до ума», а после ареста «врага народа» Сячентова работы по этой артсистеме свернули.

Параллельно с разработкой ПС-3 артиллерийское КБ Кировского завода под руководством Маханова спроектировало танковую пушку Л-10 с длиной ствола в 26 калибров. При испытании в конце 1936 – начале 1937 года опытный образец Л-10 показал неплохие результаты: бронебойный снаряд на дистанции 1000 м пробил 50 мм броневую плиту, стоящую под углом в 30 градусов. Однако в ходе дальнейших испытаний в конструкции артсистемы выявился целый ряд недостатков, потребовавших доработки конструкции, продлившейся целый год. Тем не менее все недостатки устранить не удалось, хотя в апреле 1938 года пушка Л-10 принимается на вооружение, а с конца того же года ее стали устанавливать в танки Т-28. Всего с 1937-го по 1940 год изготовили 330 орудий Л-10, и еще 17 – в начале 1940-го «для восполнения потерь в ходе боевых действии на финском фронте».

К сожалению, автору не удалось найти точного количества Т-28, вооруженных Л-10. Так, в докладе военпреда АБТУ на Кировском заводе А. Шпитанова, датированном 8 апреля 1940 года, говорится: «За время войны с белофиннами завод проделал для Красной Армии большую работу…

Компоновка среднего танка Т-28 выпуска 1935 года (с пушкой КТ-28).
