Кузов сварен. Броня лобовая трехслойная в ответственных местах толщиной до 44 мм. Бортовая – 20–24 мм, брюхо и потолок – 10–16 мм. Кузов водо и газонепроницаем. Длина танка – 7 м.

Движитель. Мелкозвенчатая гусеница на цепном сцеплении по бокам. Катки одеты в каучуковые грузошины на манер шин грузового автомобиля. Пустотелые секции в шинах помогают подрессориванию во время хода. Ведущее колесо с двойным зацеплением. На передней оси есть специальные лапы, полувращающиеся с ленивцем. Они помогают танку перебираться через рвы и канавы, а также самовытаскиваться из грязи. Ширина окопа, который преодолевает танк с лапами до 5–6 м.

Коробка скоростей отдельно от мотора. Имеет 4 скорости вперед и 4 назад.

Мотор. Воздушного охлаждения 8 цилиндров в общем картере; 250 л.с. Вес двигателя – 0,5 тонны. Конструктивно два блока по 4 цилиндра соединены картером. Конструкция мотора весьма оригинальна по смазке и охлаждению. Смазка производится отдельно для каждого цилиндра через сепараторы и имеет специальные продувные камеры, которые будут стоять на подшипниках, а не в баббите, как теперь. Это обеспечит бесшумность в работе ниже шума легкового автомобиля. Коленвал – разрезной.

Приводы управления. Никаких рычагов управления не предусматривается. Принцип управления как колонка самолета – повороты соответствующим отклонением рукоятки вправо-влево. Очень удобно для водителя и плавно. Пневматические тормозы работают очень мягко и обеспечивают торможение как только ведущих колес (во время маневров), так и экстренное на все колеса борта по команде водителя, а также при обрыве гусеничной цепи.

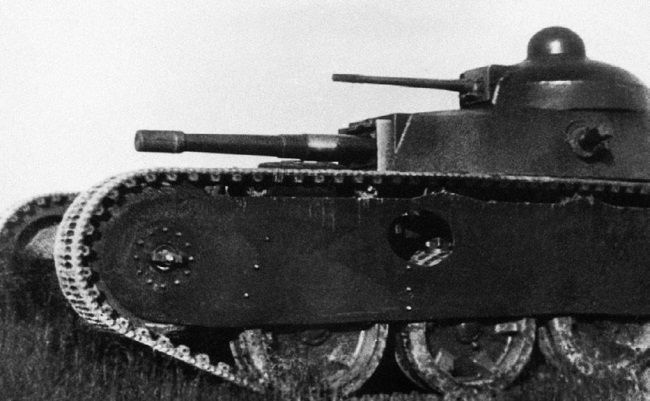

ТГ во время испытания пробегом. Лето 1931 года.

Танк ТГ в парке Военной академии механизации и моторизации имени Сталина (ВАММ), куда в 1933 году передали на хранение танк Гроте. 1940 год.

37-мм орудие и пулеметы с танка демонтированы.

Подрессоривание. Конструкционно выполнено очень эффективным. Содержит три уровня, так что при выходе из строя механизмов одного уровня останутся по крайней мере еще два. Первый уровень – спиральные рессоры на все

10 опорных колес. Второй уровень – компрессорные камеры пневматической подвески. Третий уровень – пустотелые полости в секциях шин.

Приборы наблюдения. Для пушек – стробоскопы, два купола со щелями шириной 1/2 мм, вращающиеся навстречу друг другу моторчиками 400–500 об/мин. Также стробоскопами оборудованы наблюдательная башенка командира и смотровые щели водителя. Принцип работы стробоскопов опробован неоднократными испытаниями на танках типа «Б» и типа «С».

Радиус действия танка на бензине первого сорта с дополнительными баками – 350 км, на бензине второго сорта (предположительно) – 305 км.

Предполагается установка радиостанции немецкого типа.

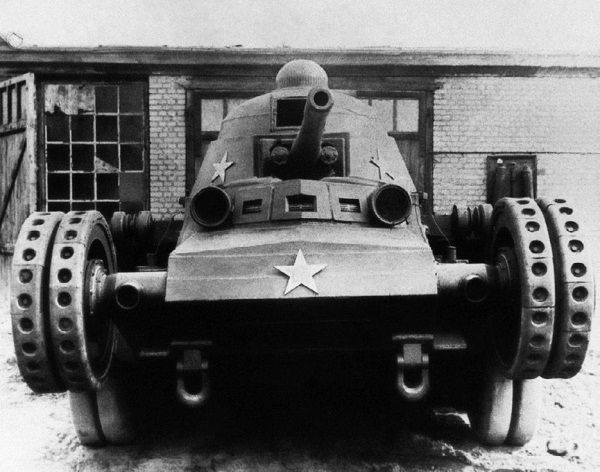

Танк Гроте в парке ВАММ имени Сталина, вид спереди. 1940 год.

Вес танка – 17 т. Лучшие возможности, чем у танков американца Кристи, которые я видел в прошлом году На сегодняшний момент готовность танка – 85 % и начата окончательная сборка. Гротто надеется, что танк будет окончен к 1 декабря 1930 года, но я считаю, что к 15-му. Особых затруднений с производством не будет. Секретность сохранить. Танк должен стать неожиданностью для всех возможных врагов.

И. Халепский».

17—18 ноября 1930 года на завод «Большевик» прибыл сам К. Ворошилов. Формальным поводом посещения было состояние работ по производству серийных танков, но главный интерес у Наркомвоенмора вызывал именно собираемый ТГ. По результатам посещения К. Ворошилов писал И.Сталину: «Готовность танка на сегодня составляет 85 %. Осталась незавершенной достройка моторной группы, коробки скоростей и ряда дополнительных агрегатов.

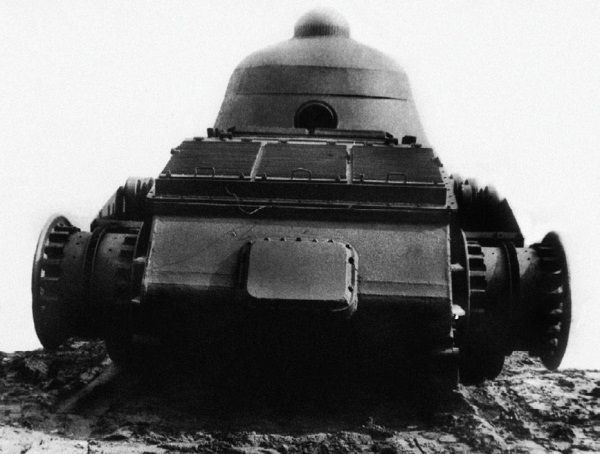

Вид сзади на ТГ. 1940 год. Хорошо видна конструкция кормы танка.

Фото сделано в парке ВАММ имени Сталина.

Образец изготавливается в специальной мастерской, где сегодня заняты около 130 рабочих и техников.

В настоящее время постройка танка задерживается из-за тяжелой болезни самого Э. Гроте, но наши инженеры предполагают, что 15–20 декабря опытный образец все-таки будет закончен…»

Однако в течение последующих месяцев танк так и не был достроен. Главной причиной этого являлась ненадежная работа специального танкового двигателя воздушного охлаждения конструкции самого Э. Гроте. Поэтому в апреле 1931 года было принято решение для проведения первого цикла испытаний временно установить на танке ТГ авиационный двигатель М-6. Это потребовало некоторых переделок агрегатов танка, поскольку габариты М-6 оказались несколько большими, чем у двигателя Гроте. Только к началу июля машина была готова к испытаниям.

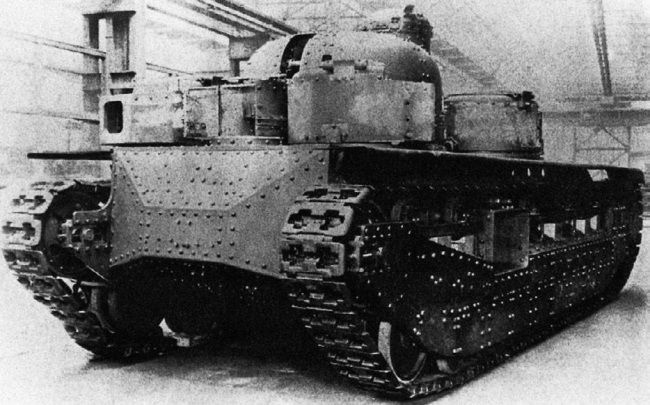

Английский пятибашенный танк Independent, вооружение еще не установлено.

Танк ТГ в самом деле значительно отличался от других отечественных и зарубежных машин того времени не только общим видом и компоновкой, но также технологией изготовления. Прежде всего, танк имел полностью сварной корпус, что являлось абсолютным новшеством. Его вооружение размещалось в три яруса. В верхней вращающейся башне была установлена 37-мм пушка конструкции П. Сячентова, с возможностью ведения зенитного огня. В нижней неподвижной боевой рубке размещалось 76-мм танковое орудие конструкции Гроте – Сячентова и три пулемета «Максим» в шаровых установках. В бортах корпуса – два пулемета ДТ, имевшие ограниченные углы наведения (они вели огонь через овальные отверстия в фальшбортах).

Следует сказать, что по первоначальному проекту 76-мм орудие предполагалось установить во вращающейся башне. Однако ввиду отсутствия необходимого оборудования и опыта при изготовлении башенный погон оказался деформированным. Поэтому для ускорения сборки танка и проведения его испытаний руководство АВО-5 по согласованию с УММ РККА решило приварить башню намертво. При этом конструкторы обещали, что при изготовлении эталонного образца ТГ для серийного производства этот недостаток будет устранен и большая башня сможет вращаться без помех.

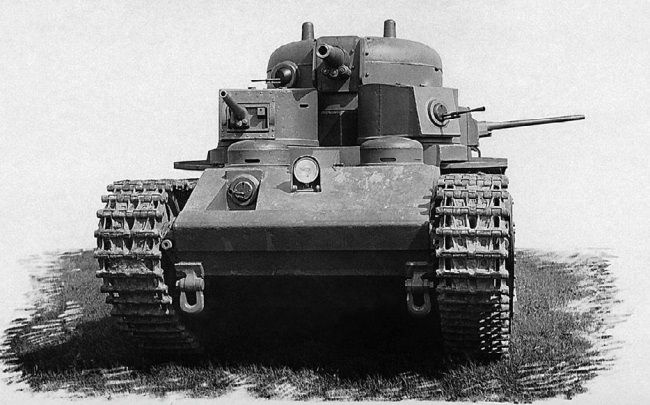

Танк Т-35-1, вид спереди. Лето 1932 года.

Ходовая часть ТГ, применительно к одному борту, состояла из пяти катков большого диаметра, четырех поддерживающих катков среднего и двух – малого диаметра. Независимая подвеска опорных катков на спиральных пружинах вместе с полупневматическими шинами типа «Эластик» обеспечивали танку чрезвычайно мягкий ход. Гусеница оригинальной конструкции, изготовленная из штампованных деталей, имела большое сопротивление на разрыв. Любопытно отметить, что все опорные катки снабжались тормозами, предназначенными для экстренной остановки танка при обрыве гусеницы.
