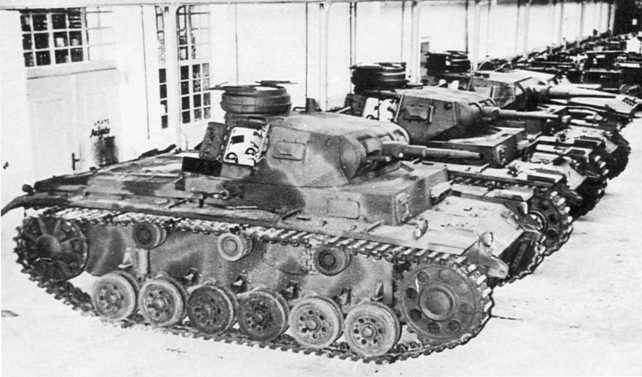

Танки Pz.III Ausf.G в сборочном цеху. Первые две машины вооружены 37-мм пушками, третья — 50-мм.

На десятискоростной коробке передач устанавливался селектор преселекторной (предварительно избранной) настройки переключающего механизма на нужную передачу. Переключение передач соответственно выполненной настройке производилось пневматически. При этом выбор передач и переключение их производились в разное время.

Выбор передачи производился рычажком селектора, находившимся справа от механика-водителя на коробке передач. При изменении положения рычажка новая передача на включалась, а открывались лишь те или иные клапаны пневматической системы — таким образом, подготавливалось включение выбранной передачи. В нужный момент механик-водитель включал передачу, нажимая на педаль. Кроме десяти передач вперед, коробка с пневмо-гидравлическим преселекторным управлением имела четыре передачи назад. Переключение с переднего хода на задний и включение нейтрального положения производилось при помощи рычага реверса. Для выравнивания угловых скоростей шестерен в коробке имелось два центральных синхронизатора.

При применении механического управления главный фрикцион включался обычным способом — педалью, соединенной тягой с выжимной муфтой, а передачи — с помощью кулисы при выключенном главном фрикционе.

Передача вращения от коробки передач бортовым передачам производилась правым и левым одноступенчатыми планетарными механизмами, смонтированными в один агрегат.

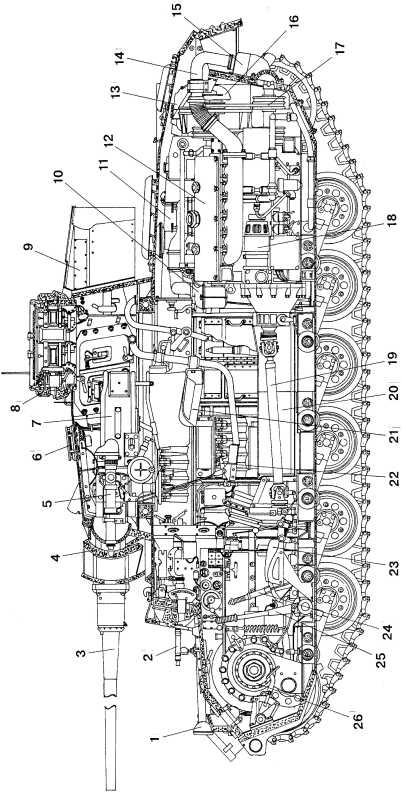

Компоновка среднего танка Pz.III Ausf.L: 1 — фара; 2 — курсовой пулемет MG 34; 3 — пушка KwK 39; 4 — маск-установка с дополнительной бронезащитой; 5 — прицел TZF5e; 6 — бронировка вентилятора; 7 — ограждение пушки; 8 — командирская башенка; 9 — ящик для снаряжения; 10 — воздушный фильтр; 11 — топливный бак; 12 — двигатель; 13 — радиатор; 14 — выхлопная труба; 15 — глушитель; 16 — вентилятор; 17 — привод вентилятора; 18 — стартер; 19 — карданный вал; 20 — кожух карданного вала; 21 — сиденье наводчика; 22 — педаль спуска; 23 — сиденье механика-водителя; 24 — кулиса; 25 — рычаг управления; 26 — механизм поворота.

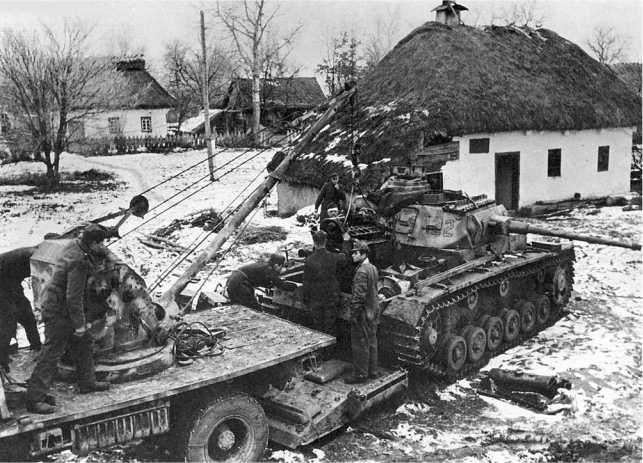

Демонтаж двигателя из танка Pz.III Ausf.J. Восточный фронт, зима 1944 года.

ХОДОВАЯ ЧАСТЬ танков модификации А состояла, применительно к одному борту, из пяти сдвоенных обрезиненных опорных катков большого диаметра, двух обрезиненных поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса. Подвеска индивидуальная пружинная.

У танков Ausf. В — D в ходовую часть входили восемь сдвоенных обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенных на четверть- или полуэллиптических листовых рессорах. Различия в подвеске этих танков заключались главным образом в количестве и расположении рессор и амортизаторов. Число поддерживающих катков увеличилось до трех. Гусеница имела ширину 360 мм.

Начиная с модификации Е, ходовая часть состояла из шести сдвоенных обрезиненных опорных катков диаметром 520 мм, трех поддерживающих катков диаметром 310 мм.

Подвеска индивидуальная торсионная. Особенностями подвески являлись: крепление неподвижного конца торсиона в специальном пальце, вставляемом в кронштейн; наличие направляющего устройства, предназначенного для разгрузки деталей подвески от боковых усилий; наличие гидравлических телескопических амортизаторов на 1-м и 6-м опорных катках.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 21 зубу каждый. Зацепление цевочное.

Гусеницы стальные, мелкозвенчатые из 93–94 одногребневых траков каждая. Ширина гусеницы колебалась с 360 мм у машин модификаций Е — G до 400 мм у более поздних версий. В осенне-зимний период могла использоваться так называемая «восточная гусеница» Ostkette шириной 550 мм.

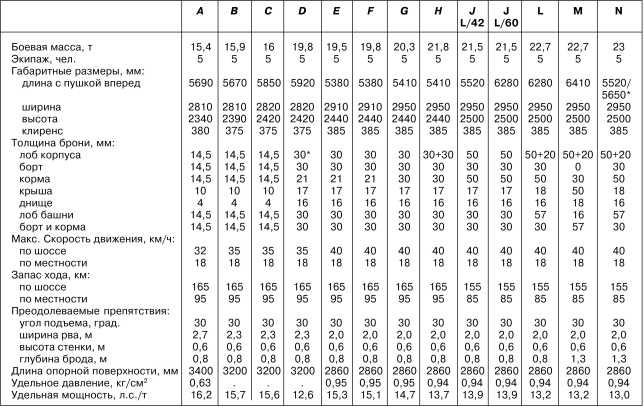

Тактико-технические характеристики танков PZ.III

* Часть машин Ausf.D имела броневую защиту, аналогичную Ausf.A — С, и соответственно меньшую боевую массу.

** В числителе — для танков, переделанных из Ausf.L, в знаменателе — Ausf.М.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генераторы Bosch GQL 300/12-900RS36 мощностью 300 Вт (Ausf. А — D и Ausf.G), или Bosch GTLN 700/12-1500 мощностью 700 Вт (Ausf.E — F), или Bosch GTLN 600/12-1500 мощностью 600 Вт (Ausf.H — N и Flammpanzer III); два аккумулятора Bosch емкостью 105 А.ч. Потребители: электростартер (для ручного запуска двигателя использовался механический стартер инерционного типа), система зажигания, башенный вентилятор (Ausf. G — N), контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуск пушки.

СРЕДСТВА СВЯЗИ. Все танки Pz.III оснащались радиостанцией FuG5, размещенной над коробкой передач, слева от стрелка-радиста. Дальность действия 6,4 км телефоном и 9,4 км телеграфом.

Внутренняя связь между членами экипажа осуществлялась с помощью ТПУ и светосигнального прибора.

В течение 1938–1943 годов значительная часть танков модификаций D, Е, Н, J и М была выпущена в командирском варианте — Panzerbefehlswagen.

Первой машиной этого типа стал Pz.Bf.Wg.III Ausf.Dl. Внешне он был почти неотличим от линейного танка Ausf.D, но его башня приваривалась к корпусу, а пушка представляла собой макет из дерева и металла. Кроме того, отсутствовал курсовой пулемет. По бортам корпуса были прорезаны дополнительные смотровые щели и бойницы для стрельбы из личного оружия. По периметру крыши моторного отделения устанавливалась рамочная антенна, а на правом борту корпуса — штыревая длиной 1,4 или 2 м. Вооружение танка состояло лишь из одного пулемета MG 34, установленного в башне. Внутри машины были оборудованы рабочие места для командира, офицера связи и двух радистов (помимо них в экипаж, разумеется, входил и механик-водитель). Здесь же имелся складной столик для работы с картами. Наблюдение велось через пять смотровых щелей и стереотрубу, устанавливаемую в командирской башенке.

Командирский танк Pz.Bf.Wg.III Ausf. D1. Польша, сентябрь 1939 года.
