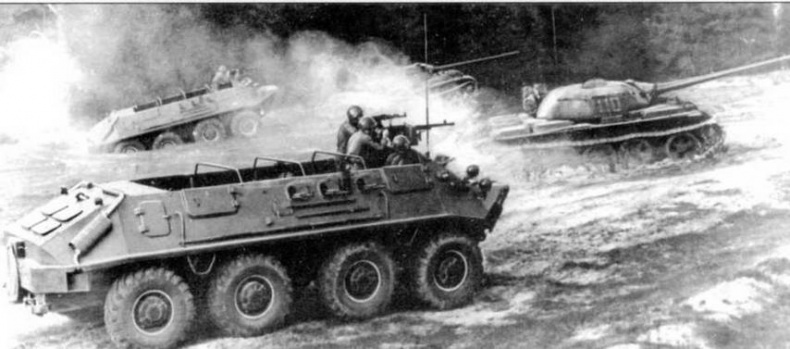

В учебной атаке — бронетранспортеры БТР-60П. 1963 год

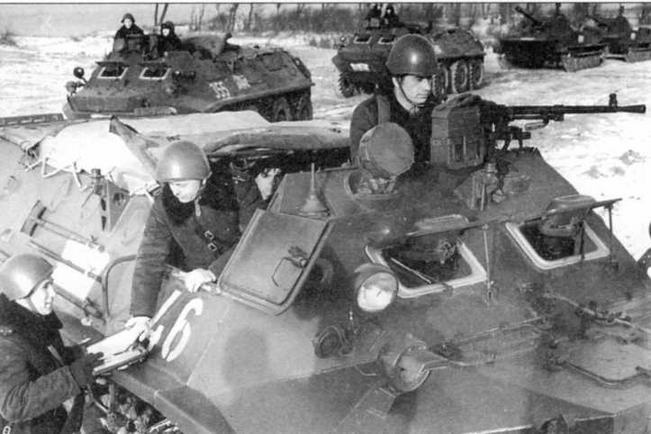

Бронетранспортер БТР-60П морской пехоты. Январь 1969 года. Десантное отделение машины закрыто брезентом. Штатный пулемет СГМБ установлен на носовом шкворне. На правом борту машины виден бортовой шкворень, еще один установлен на левом борту

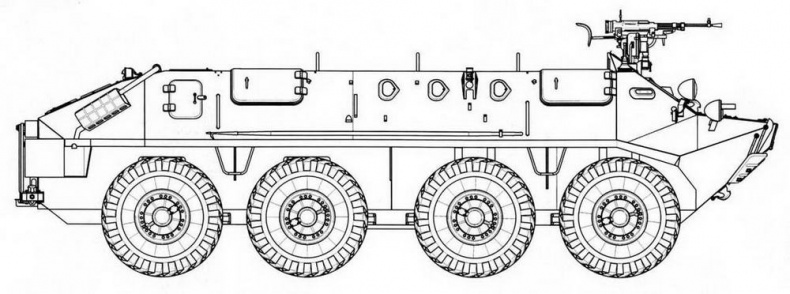

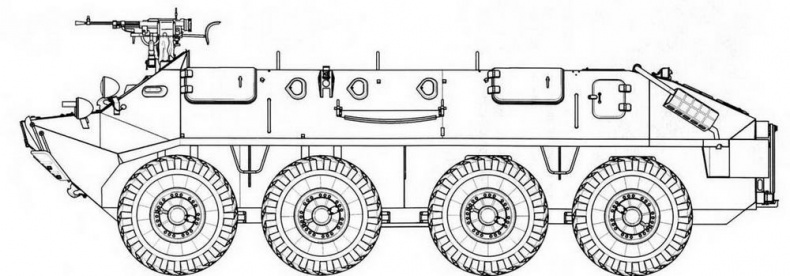

БТР-60П 1960 г.

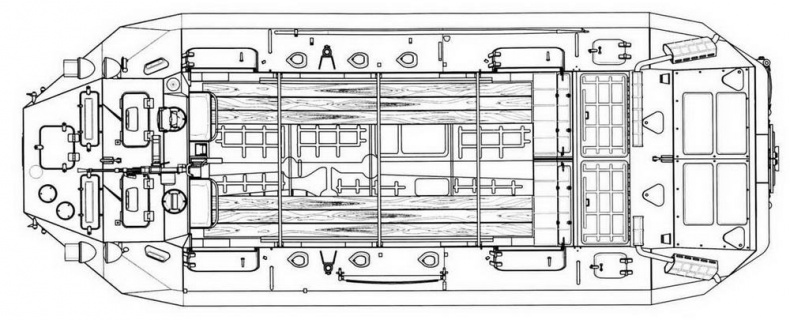

Вид сверху

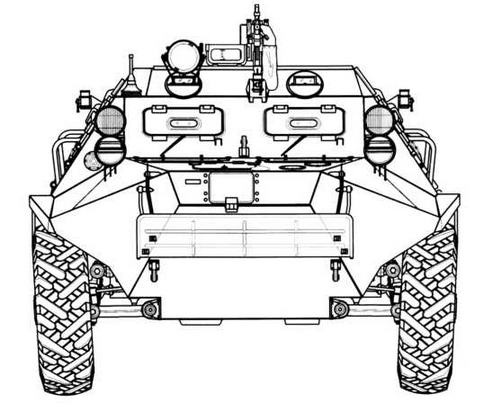

Вид опереди

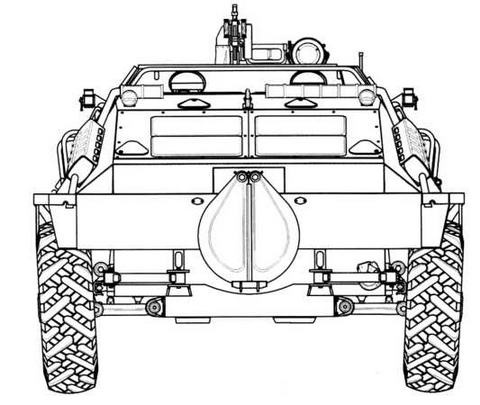

Вид сзади

Для обеспечения движения по воде в кормовой части корпуса смонтировали один водометный движитель с 4-лопастным рабочим колесом левого вращения диаметром 600 мм. За рабочим колесом устанавливались два небольших по площади водяных руля, привод которых был сблокирован с рулевым приводом управляемых колес машины. На плаву изменение направления движения осуществлялось их одновременным поворотом. При максимальных углах отклонений колес и рулей обеспечивался радиус циркуляции в пределах 8 — 10 м в обе стороны от направления движения. Такое устройство рулевого привода упрощало управление машиной при движении по воде, за исключением выхода на берег на реках с сильным течением. В этом случае более предпочтительным был бы раздельный поворот колес и водяных рулей.

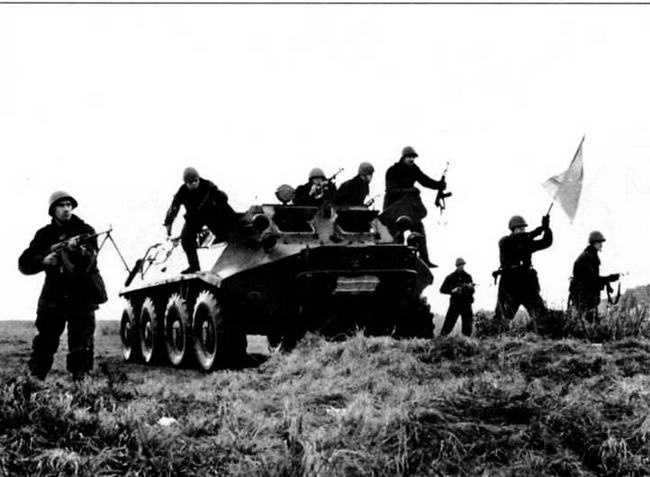

Морская пехота на учениях, 1967 год. Откидные двери в бортах корпуса существенно облегчали десантникам спешивание

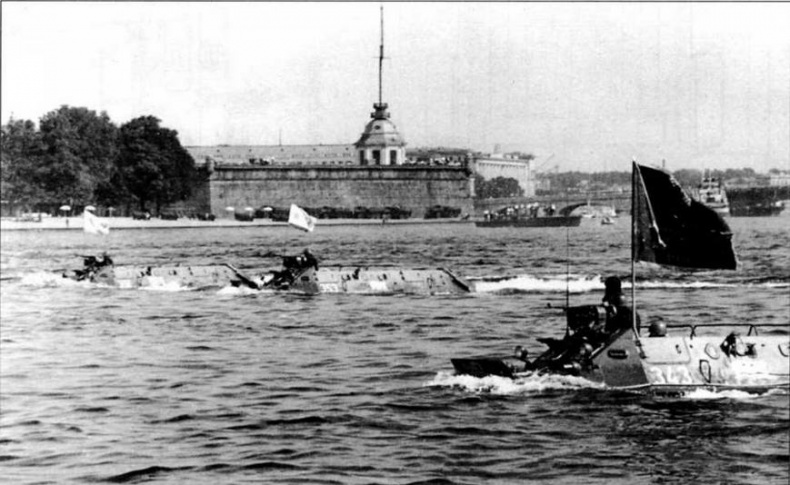

Бронетранспортеры БТР-60П в парадном строю на Неве в День Военно-Морского Флота. Ленинград, 30 июля 1967 года

Для обеспечения движения машины на плаву задним ходом выходное окно водомета перекрывалось двухстворчатой броневой заслонкой с гидроприводом. В этом случае вода из водовода движителя направлялась в бортовые каналы заднего хода и выбрасывалась в направлении носовой части машины вдоль ее бортов. Входной участок водовода, вваренный в днище корпуса, экранировался защитной решеткой и соединялся с литым корпусом водовода с помощью болтов. В нижней части входного участка водовода были выполнены ввод концевой трубы с обратным клапаном эжекционной системы удаления воды из корпуса и вводы для подсоединения водяных теплообменников систем охлаждения и смазки двигателей машины. К фланцу дейдвудной трубы водовода крепился редуктор водомета.

Максимальная скорость движения передним ходом на спокойной воде глубиной более 5 м — 9 — 10 км/ч. Скорость движения по воде задним ходом — 3,5 — 4,0 км/ч. При выходе из строя водометного движителя машина могла передвигаться по воде за счет вращения всех колес со скоростью не более 4 км/ч.

К концу 1959 года опытный образец бронетранспортера со сдвоенной силовой установкой был готов. Внутренняя приемная комиссия Минавтопрома принятое конструкторами решение назвала авантюрным и безграмотным, но идея дублировать двигатель и трансмиссию привела военных в полный восторг. При выходе из строя одного из двигателей БТР мог продолжать двигаться со скоростью до 60 км/час по шоссе. Это, собственно, и решило дело. Новый бронетранспортер приняли на вооружение Советской Армии приказом МО СССР № 0202 от 13 ноября 1959 года под индексом БТР-60П. Серийное производство БТР-60П началось на ГАЗе в 1960 году, и уже в середине года первые машины начали поступать в войска.

В 1963 году был создан модернизированный вариант бронетранспортера — БТР-60ПА (ГАЗ-49А), у которого вместо съемного брезентового тента появилась броневая крыша. Корпус выполнялся полностью герметичным. Для доступа в бронетранспортер имелось четыре верхних люка с бронекрышками. Численность перевозимого десанта сократилась до 12 человек, зато существенно возросла степень его защищенности, особенно в условиях применения оружия массового поражения (что в начале 1960-х годов считалось делом весьма вероятным). Вооружение машины сохранилось прежним, однако впоследствии на части машин пулемет СГМБ заменялся на ПКБ. Боевая масса возросла до 10,2 т. Серийный выпуск БТР-60ПА осуществлялся с 1963 по 1965 год.

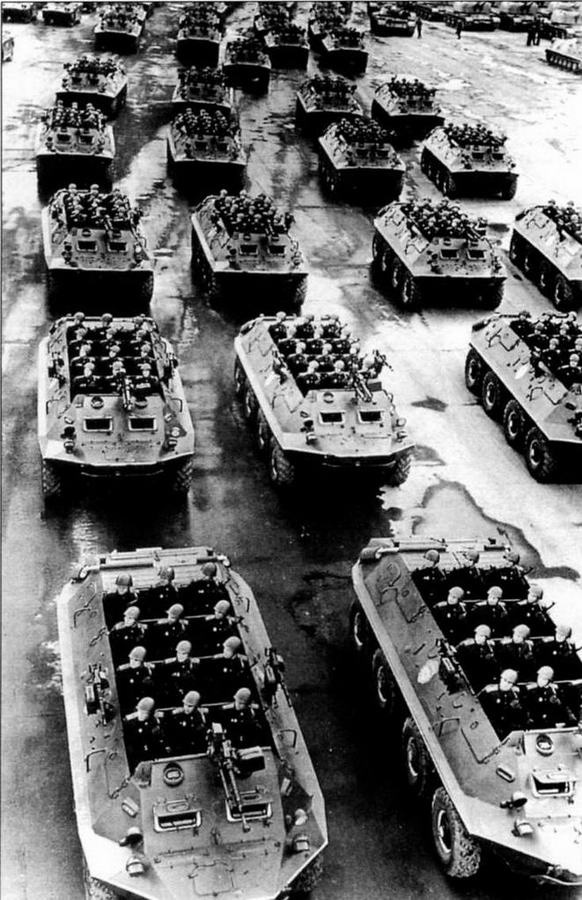

Колонна бронетранспортеров БТР-60П перед парадом. Хорошо видны парадное размещение мотострелков-десантников и штатное парадное вооружение из крупнокалиберного пулемета ДШКМ и двух пулеметов СГМБ

В 1965 году на производственном конвейере его сменил бронетранспортер БТР-60ПА-1 с усовершенствованными агрегатами силовой установки и силовой передачи. Его серийное производство продолжалось до 1966 года. Приказом министра обороны СССР от 29.06.1964 года на вооружение Советской Армии был принят бронетранспортер БТР-60ПБ. Эта машина являлась последней и наиболее удачной модификацией БТР-60. Серийное производство БТР-60ПБ осуществлялось на ГАЗе в 1965 — 1976 годах. По компоновке и форме броневого корпуса, а также всех основных узлов и агрегатов силовой установки, трансмиссии, ходовой части и водоходного движителя БТР-60ПБ мало отличался от своих предшественников — бронетранспортеров БТР-60ПА и БТР-60ПА-1. Главным его отличием стало размещение на крыше десантного отделения башни со спаренной установкой пулеметов: КПВТ калибра 14,5 мм и ПКТ (6П7) калибра 7,62 мм с прицелом ПП-61АМ (первоначально ПП-61А). Башня была разработана в начале 1960-х годов в Тульском КБ Приборостроения (КБП, ныне НПО «Точность») и принята на вооружение вместе с бронированной разведывательной машиной БРДМ-2 в 1962 году. Башня — сварная, имеет форму усеченного конуса, установлена на шариковой опоре (погоне) над вырезом в подбашенном листе крыши корпуса бронетранспортера. Внутри нижней части башни вварено кольцо с отверстиями для крепления погона. Для исключения деформации кольца к нему и корпусу башни приварены ребра жесткости. Кроме того, к кольцу приварены две колодки с вырезом под штырь стопора башни по-походному и кронштейн крепления механизма поворота башни. В кормовой части последней приварена пластина для крепления кронштейна сиденья стрелка, а с левой стороны кронштейн электрощитка. К крыше башни приварены кронштейн плафона освещения, бонки для крепления стопора люльки по- походному и кронштейн уравновешивающего механизма качающейся части установки. В переднем листе башни имеется прямоугольный вырез, к которому справа и слева приварены щеки с бобышками под цапфы маски. Маска служит основанием для крепления люльки и для защиты стрелка и механизмов установки от пуль и осколков снарядов. Зазоры между башней и маской закрыты уплотнителем из прорезиненной ткани.
