Наиболее важные и принципиальные изменения в конструкции БТР-80 остались незаметны глазу. В отличие от БТР-70 на этой машине силовая установка состоит из одного дизельного 8-цилиндрового V-образного четырехтактного двигателя жидкостного охлаждения КамАЗ-7403 с турбокомпрессорным наддувом мощностью 260 л.с. при 2600 об./мин, рабочим объемом 10 850 см³.

Корпус БТР-80 (вид спереди слева):

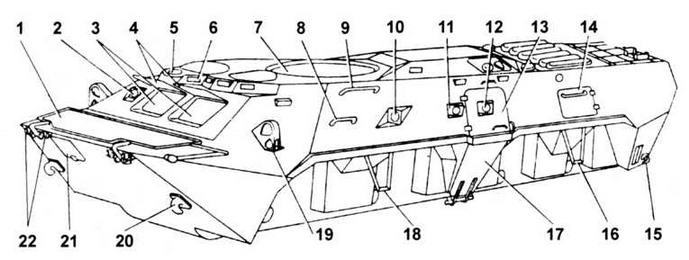

1 — волноотражательный щиток; 2,11 и 12 — амбразуры для стрельбы из автоматов; 3 — смотровые люки командира и механика-водителя; 4 — крышки смотровых люков; 5 — гнездо прибора наблюдения ТКН-3; 6 — гнезда прибора наблюдения ТНПО-115; 7 — люк башенной установки; 8 и 9 — поручни; 10 — амбразура для стрельбы из пулемета; 13 — верхняя створка двери бокового люка; 14 — крышка люка фильтра ФВУ; 15 и 20 — буксирные крюки; 16 и 18 — подножки; 17 — нижняя створка двери бокового люка; 19 — ограждение фары; 21 — крышка люка выдачи троса лебедки; 22 — передние буфера

(вид сзади справа):

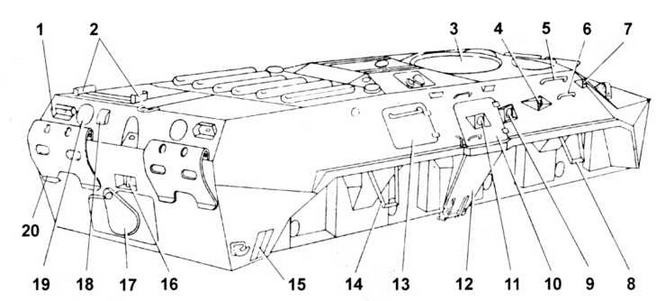

1 — гнездо заднего фонаря; 2 — защитные щитки воздухоотвода; 3 — люк башенной установки; 4 — амбразура для стрельбы из пулемета: 5 и 6 — поручни; 7,9 и 11 — амбразуры для стрельбы из автоматов; 8 и 14 — подножки; 10 — верхняя створка двери бокового люка; 12 — нижняя створка двери бокового люка; 13 — крышка ниши для аккумуляторных батарей; 15 — выходной канал заднего хода на плаву; 16 — штырь буксирного приспособления; 17 — заслонка водометного движителя: 18 — козырек отводящего патрубка водооткачивающего электронасоса; 19 — крышка заправочной горловины топливного бака; 20 — задний буфер

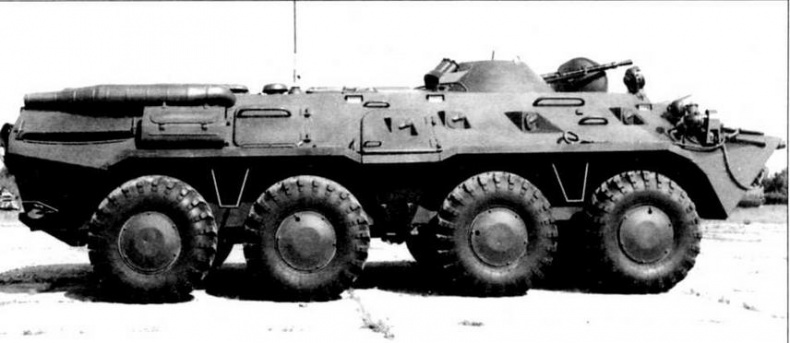

Бронетранспортер БТР-80. Хорошо видны лючки с шаровыми опорами для стрельбы из личного оружия

Размещение одного двигателя вместо двух повлекло за собой и изменения в конструкции агрегатов трансмиссии. Она включает в себя сухое двухдисковое сцепление, пятискоростную коробку передач с синхронизаторами на 2, 3, 4-й и 5-й передачах, карданную передачу. Вместо двух раздаточных коробок установлена одна межосевая двухступенчатая с дифференциальной раздачей крутящего момента на два потока (на 1-й — 3-й и на 2-й — 4-й мосты) и принудительной блокировкой дифференциала. Блокировочные устройства обеспечивают включение понижающей передачи и блокировку межосевого дифференциала только при включенных передних мостах. Чтобы при перегрузке элементов трансмиссии (при заблокированном дифференциале) исключить поломки, в раздаточной коробке имеется фрикцион — муфта предельного момента. На раздаточной коробке смонтирована коробка отбора мощности на водометный движитель и лебедку, Главные передачи ведущих мостов — с кулачковыми дифференциалами повышенного трения. Колесные редукторы — одноступенчатые, с косозубыми цилиндрическими шестернями. Колеса с разъемными ободами и с бескамерными пулестойкими пневматическими шинами КИ-80 или КИ-126 размерами 13.00-18. Давление воздуха в шинах регулируется от 0,5 до 3 кг/см².

Башенная установка:

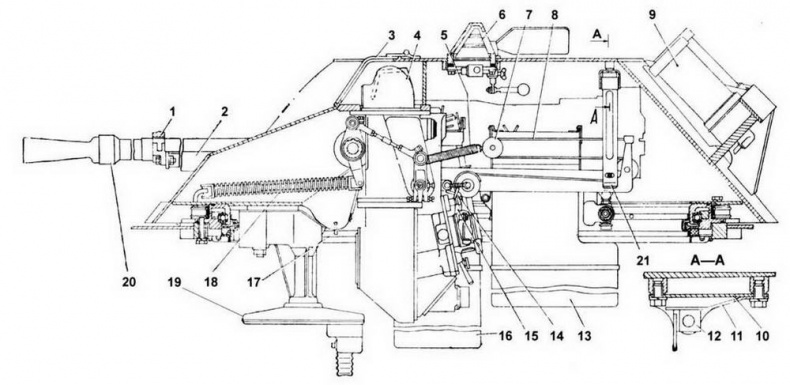

1 — хомут консоли; 2 — консоль; 3 — крышка входного окна; 4 — прицел; 5 — оттяжная пружина механизма перезаряжания КПВТ; 6 — прибор наблюдения ТНПТ-1; 7 — ролик; 8 — трос; 9 — пусковая установка системы 902В; 10 — кронштейн стопора люльки по-походному; 11 — пружина; 12 — стопор люльки; 13 — гильзозвеньесборник; 14 — буфер рукоятки; 15 — рукоятка механизма перезаряжания КПВТ; 16 — звеньесборник; 17 — пробка уплотнителя маски; 18 — уравновешивающий механизм; 19 — механизм поворота; 20 — пламегаситель; 21 — планка стопора люльки

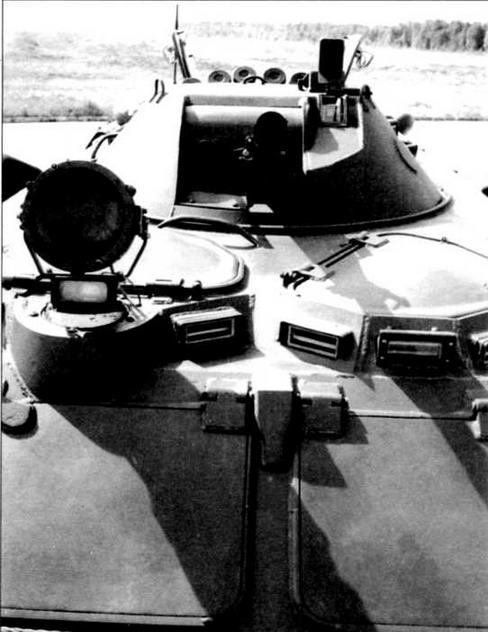

Вид спереди на башенную пулеметную установку БПУ-1. Справа от маск-установки пулеметов — амбразура прицела 1ПЗ-2 с откинутой вверх броневой крышкой. На переднем плане, перед люком командира, установлен прибор наблюдения ТКН-3 с осветителем ОУ-ЗГА2М

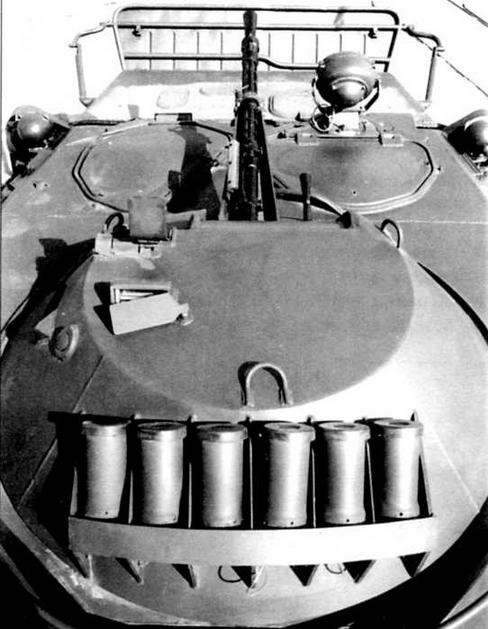

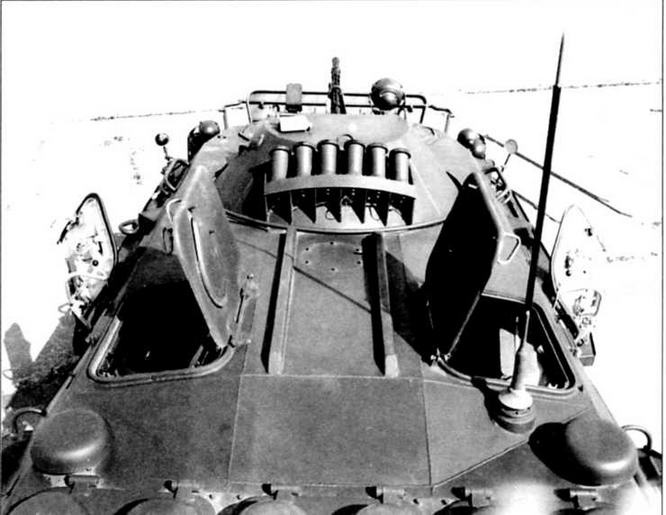

Вид сзади на башенную пулеметную установку БПУ-1. На крыше башни слева установлен прибор наблюдения ТНПТ-1, амбразура которого закрыта броневой заслонкой. На кормовой стенке башни размещен блок пусковых установок системы 902В «Туча»

Вид на крышу десантного отделения. Крышки десантных люков и верхние створки бортовых дверей откинуты

Схема размещения экипажа и десанта:

КО—командир отделения; МВ — механик- водитель: СН— стрелок-наводчик БПУ-1; СП — стрелки-пулеметчики с пулеметами ПК; СА — стрелки-автоматчики с автоматами АКМС (АКС-74); СГ — стрелок- гранатометчик; ПГ — стрелок-помощник гранатометчика; АА — амбразуры для стрельбы из автомата АКМС (ЛКС-74); АП — амбразуры для стрельбы из пулемета ПК

Подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия, по два у колес 1-й и 4-й осей и по одному — у колес 2-й и 3-й осей, колеса 1-й и 2-й осей — управляемые.

Силовая установка позволяет боевой машине массой 13,6 т развивать максимальную скорость по шоссе не менее 80 км/ч. Запас хода по шоссе — 600 км.

Движение по воде обеспечивается работой одноступенчатого водометного движителя с четырехлопастным рабочим колесом диаметром 425 мм. Выходное окно водомета при движении по суше закрывается броневой заслонкой. При движении по воде закрытие заслонки приводит к направлению воды в каналы заднего хода. Максимальная скорость на плаву — не менее 9 км/ч. Запас хода на плаву при средних эксплуатационных режимах работы двигателя (1800 — 2200 об/мин) — 12 ч.
