Детальная разработка проекта БА-11 и ЗИС-6к, а также изготовление их деревянных макетов в натуральную величину закончили к середине августа 1938 года, после чего их рассмотрели представители заказчика. Начальник АБТУ РККА Д. Павлов докладывал об этом народному комиссару обороны СССР маршалу Ворошилову:

«Во исполнение правительственного решения о создании нового среднего разведывательного бронеавтомобиля БА-11 с 20 по 22 августа 1938 года назначенная мною комиссия рассмотрела на ЗИСе эскизный проект и макет в натуральную величину представленный ЗИС (шасси) и Ижорский заводом (корпус).

Представленный проект соответствует по тактико-техническим характеристикам требованиям правительственного задания за исключением веса, который по проекту определяется в 7630 кг вместо 7000 кг по заданию. Увеличение веса объясняется тем, что при проектировании как Ижорский завод, так и ЗИС не смогли уложиться в поставленные перед ними задания. Комиссия признала необходимым изготовить на Ижорском заводе опытный образец бронеавтомобиля на основе представленного проекта и макета, внеся ряд замечаний улучшающих боевые качества машины. Мною лично макет был осмотрен и решения комиссии одобрены. Прошу Вашего решения. Начальник АБТУ РККА Павлов».

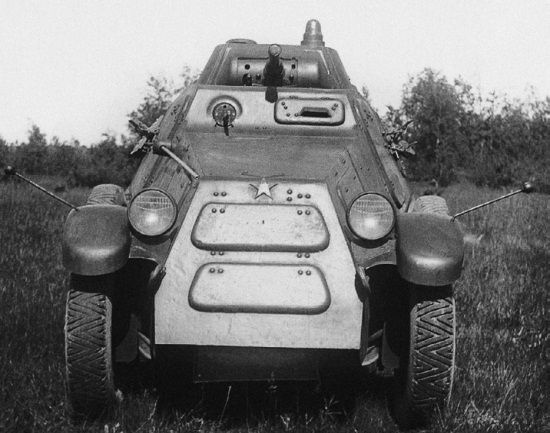

Вид спереди опытного образца БА-11 с радиаторными жалюзи (АСКМ).

На письме Павлова красным карандашом Ворошилов наложил следующую резолюцию: «тт. Павлову, Аллилуеву. Нужно изготовить опытный образец, посмотреть, решать потом».

Сначала предполагалось закончить изготовление опытного образца БА-11 к 1 декабря 1938 года, но завод имени Сталина сумел изготовить первое шасси ЗИС-6к лишь 20 декабря. От стандартного трехосного ЗИС-6 оно отличалось:

– установкой модернизированного двигателя ЗИС-5 мощностью 73,5 л.с. при 2600 об/мин, с алюминиевыми поршнями и степенью сжатия 6,3;

– радиатор опущен вниз на 207 мм, а вентилятор на 180 мм, кроме того изменена форма его лопастей;

– между коробкой перемены передач и демультипликатором установили приспособление для запуска двигателя вручную изнутри машины;

– установлено заднее рулевое управление, имевшее рулевой штурвал, педали газа, сцепления и ножного тормоза (при управлении с переднего поста штурвал снимался);

– сняты тормоза на передних колесах;

– главный карданный вал укорочен на 156 мм;

– рама шасси укорочена на 628 мм, база сокращена до 3550 мм;

– внесены изменения в конструкцию заднего моста (поставлен механизм блокировки дифференциала) и рулевого управления, которое установлено под углом в 30 градусов;

– усилен передний мост и передние рессоры (листы толщиной 6,5 мм заменены на 8 мм), на которые поставлены амортизаторы с автомобиля ЗИС-101;

– глушитель перенесен в другое место;

– установлено 12-вольтовое электрооборудование и 2 аккумулятора емкостью 112 а/ч.

В начале 1939 года, после испытания пробегом на 887 км, шасси ЗИС-6к передали на Ижорский завод для бронировки, и в марте опытный образец БА-11 был готов.

Корпус новой машины сваривался из бронелистов толщиной 6—13 мм, установленных под углами до 25 градусов к вертикали. Для доступа к двигателю в бортах имелось две дверцы на внутренних петлях, открывающиеся на 180 градусов, и, кроме того, мог сниматься верхний лист брони, установленный на винтах. Снизу двигатель и коробка перемены передач защищались съемным бронелистом толщиной 6 мм, крепящимся к лонжеронам рамы шасси. Для охлаждения двигателя в передней части корпуса имелись жалюзи на внутренних петлях, а под радиатором устанавливался лоток для направления на него встречного потока воздуха. Моторное отделение отделялось от остальной части корпуса машины броневой перегородкой, покрытой специальной термической изоляцией.

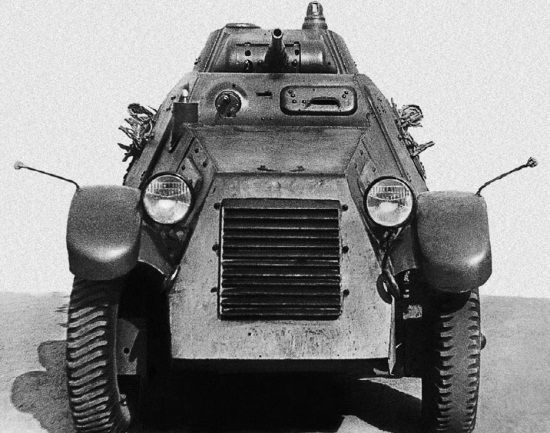

Вид спереди серийного БА-11 с радиаторной решеткой (АСКМ).

Для посадки в отделение управления служили две двери на внутренних петлях, обеспечивающих открытие на 80 градусов и удержание в таком положении при помощи специальных фиксаторов. В дверях имелись смотровые щели, закрывающиеся с внутренней стороны броневой заслонкой, и замки, обеспечивающие автоматическое запирание при закрытии. Снаружи замки открывались специальным ключом и изнутри имели стопор. По периметру дверей (а также всех люков на БА-11) приваривались гнутые броневые планки для устранения попадания внутрь свинцовых брызг при обстреле машины. Кроме того, в полу боевого отделения имелся люк-лаз, позволявший экипажу в случае необходимости покидать бронеавтомобиль.

В лобовом листе корпуса перед местом водителя находился смотровой люк на секторных петлях, откидывающийся вверх на 80 градусов и снабженный смотровым прибором «Триплекс». Последний в боевом положении закрывался броневой заслонкой со смотровой щелью. Справа от люка водителя находилась шаровая установка курсового пулемета ДТ, рядом с которой в верхнем листе моторного отделения имелся лючок для доступа охлаждающего воздуха к радиостанции.

В кормовом листе корпуса крепился смотровой прибор «Триплекс» для наблюдения за дорогой при движении задним ходом. Кроме того, здесь находилось два лючка с броневыми заглушками над заправочными горловинами бензобаков, которые размещались в задней части бронеавтомобиля.

Башня Б А-11 в форме усеченного конуса с углами наклона стенок 25 градусов, установленная на шариковый погон, крепилась к крыше корпуса специальными захватами. В ее бортах имелось три отверстия для стрельбы из револьвера, закрытые броневыми заглушками, и два смотровых прибора со стеклами «Триплекс», а в крыше – люк посадки экипажа с лючком для флажковой сигнализации, броневой колпак для ПТ-1 и колпак вентилятора. Вращение башни осуществлялось при помощи зубчатого поворотного механизма с двумя скоростями, в походном положении она фиксировалась стопором, изготовленным по типу БА-10.

Вооружение БА-11 состояло из спаренной установки 45-мм танковой пушки образца 1934 года и пулемета ДТ, помещенной в маске башни и имеющей облегченные кронштейны подъемного механизма. Еще один ДТ находился в лобовом листе корпуса. Для стрельбы использовались телескопический танковый прицел ТОП и перископический ПТ-1. Боекомплект к пушке – 104 снаряда – размещался вдоль бортов над нишами задних мостов в двух горизонтальных (по 32 штуки) и четырех вертикальных (по 10 штук) стеллажах. К пулеметам имелось 49 дисков (3087 патронов), из них по 21 находились рядом со снарядными укладками и 7 в башне. Кроме того, в боекомплект БА-11 входило 20 ручных гранат Ф-1, уложенных в четыре сумки и закрепленных за спинками сидений экипажа в башне.
