Виден ящик ЗИП на кормовом листе корпуса (АСКМ).

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

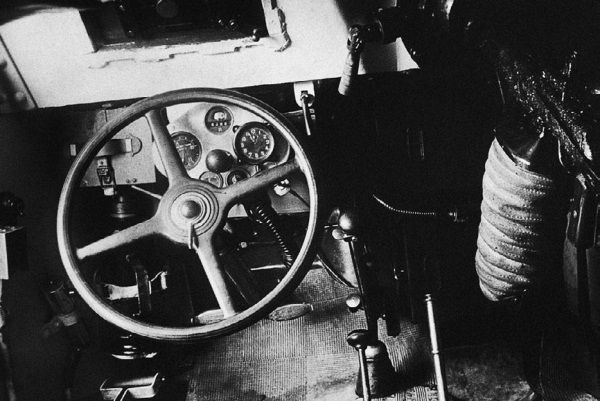

Место водителя БА-10А: щиток с контрольными приборами и ящик с сухими анодными батареями для радиостанции (АСКМ).


В лобовом листе корпуса перед местом водителя находился смотровой лючок, аналогичный по конструкции лючкам в дверях. В правой части лобовой лист имел выштамповку для установки пулемета, позволившую вынести его вперед и обеспечить нормальные условия для ведения огня.

Нижний кормовой броневой лист устанавливался на петлях, что позволяло БА-10 преодолевать препятствия и обеспечивало свободный доступ к заднему мосту.

Стандартный «газовский» бензобак заменялся двумя емкостью 59 литров (43,5 кг) каждый, которые крепились к крыше корпуса за местами водителя и пулеметчика. Заправочные горловины снаружи закрывались броневыми крышками.

Башня БА-10 полностью заимствовалась от БА-6м. Ее вращение осуществлялось вручную, для фиксирования в походном положении имелся стопор.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

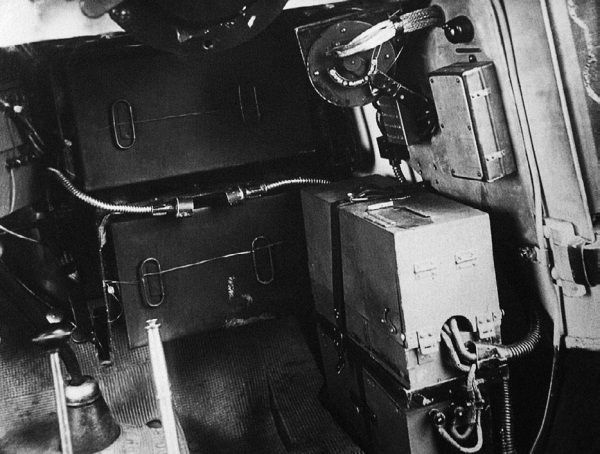

Место стрелка-радиста БА-10А: виден приемник и передатчик радиостанции 71-ТК-1 (АСКМ).


Вооружение БА-10 состояло из 45-мм танковой пушки образца 1934 года, спаренной с пулеметом ДТ в маске башни и второго пулемета, установленного справа от водителя.

49 снарядов размещались: 30 штук в «веерной» укладке в задней части корпуса, по 7 в вертикальных стеллажах справа и слева от него и 5 в ящике в корме слева. Пулеметные патроны – 33 диска или 2079 штук – располагались вдоль бортов по 14 справа и слева и 5 в башне.

В боевом отделения укладывались: ящик ЗИП пушки на полу сзади, ящик ЗИП пулеметов на полу справа, химическое, подрывное имущество, продовольственный запас «НЗ» в сумках в задней части корпуса. Ракетница в кобуре и патронташ с патронами крепились в башне на спинке сиденья командира.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

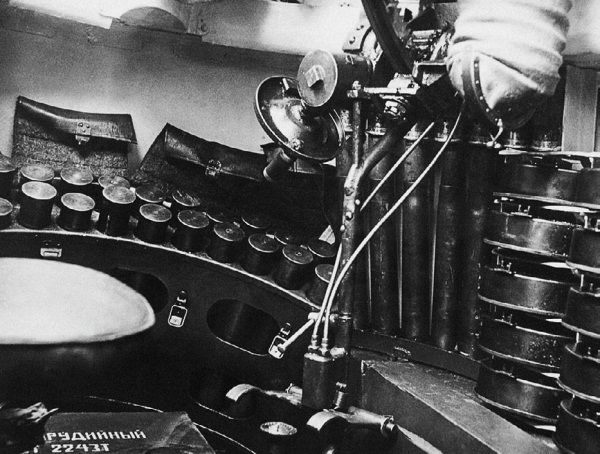

Боевое отделение БА-10А: «веерная» боеукладка на 30 снарядов, стойка на 7 снарядов и стеллажи пулеметных дисков (АСКМ).


Кроме того, БА-10 комплектовался шанцевым и автомобильным инструментом, размещенным следующим образом: топор на перегородке в моторном отделении, лопата с внешней стороны корпуса над левой входной дверью, лом и два запасных звена цепей «Оверолл» на левом заднем крыле, ведро в ящике на правом заднем крыле, пила между кормовым листом и «веерной» укладкой, буксирный трос в ящике на левом заднем крыле. Часть инструмента – набор мелких ключей, дверной ключ, отвертка, плоскогубцы – находилась в инструментальной сумке, укрепленной между сиденьями водителя и радиста, а остальной инструмент, свечи и лампочки – в инструментальном ящике, закрепленном снаружи на корме корпуса. Заводная рукоятка размещалась на полу слева от водителя, здесь же находился тетрохлорный огнетушитель. Домкрат крепился на кронштейне сзади справа с внешней стороны корпуса, а натяжное приспособление для «Оверолл» – на правом заднем крыле. Медицинская аптечка находилась в башне на спинке сиденья наводчика, запасные стекла «Триплекс» крепились к полу на специальном кронштейне рядом с «веерной» боеукладкой.

Внутреннее освещение БА-10 состояло из двух потолочных плафонов – в отделении управления и в башне, лампочки подсветки прицела и переносной лампочки.

Все контрольные приборы водителя – спидометр, амперметр, замок зажигания, аэротермометр, часы, электрическая лампочка и кнопка тяги воздушной заслонки – находились на одном щитке, закрепленном на рулевой колонке.

В отличие от предыдущих образцов, опытный экземпляр БА-10 оснащался радиостанцией 71-ТК-1 «Шакал», размещенной в передней части машины, рядом со стрелком-радистом. Приемник и передатчик устанавливались один над другим на кронштейнах с правой стороны корпуса. Здесь же к боковой стенке крепился тремя пулестойкими болтами щиток с главным переключателем и лампочкой освещения рации. К щитку подводились два шланга с проводами питания передатчика и умформера. Под умформером на полу находились два аккумулятора (действующий и запасной) для накала радиоламп приемника. В крыше над радистом в броневом колпаке крепился подпружиненный антенный ввод. Под ним в полу имелось отверстие для удобства сборки и установки штыревой антенны изнутри машины. Справа от сиденья радиста находился люк для доступа к находящемуся под полом ящику с фетровой обивкой, в котором укладывались микрофоны и телефоны. За спинками сидений водителя и радиста имелись сумки для крышек приемника и передатчика, снимаемых перед началом работы, и бланков радиограмм. За щитком контрольных приборов крепились ремнями к крыше два ящика с анодными сухими батареями – действующий и запасной. Два комплекта штыревых антенн размещались за сиденьем радиста и крепились к правому борту специальными защелками.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

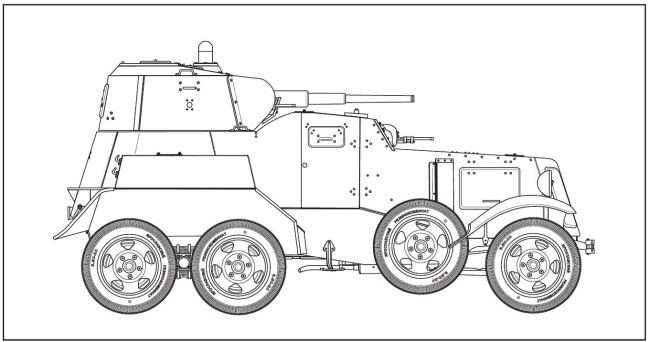

Бронеавтомобиль БА-10М выпуска 1940 года.


Кроме вышеперечисленного, к бронеавтомобилю прилагался дополнительный комплект внутреннего оборудования – второй ящик ЗИП для пулеметов, ящик с радиолампами и ящик ЗИП для ТОПа, хранение которых предусматривалось на базе.

Планом работ предусматривалось изготовление в 1937 году 60 бронемашин БА-10, однако сделать этого не удалось. В докладе о выполнении заказа АБТУ промышленностью, датированном 1 октября 1937 года, по этому поводу говорилось следующее: «По Ижорскому заводу. Задание за 9 месяцев выполнено на 45,5 %, что составляет 37,5 % годового плана. Весь недодел падает на новые образцы машин БА-9, БА-10 и ПБ-7 и является следствием недостаточного внимания Ижорского завода к производству бронеавтомобилей. Несмотря на задел броневых деталей по БА-10 на 60 корпусов на 1 октября собрано только 8 корпусов и 3 башни. Эталонный образец БА-10 еще не предъявлен приемке».

Основной причиной задержки серийного выпуска БА-10 являлось внесение большого количества мелких изменений в конструкцию броневика и разработка технологической документации для его производства. В результате этого изготовление новой броневой машины началось только в январе 1938 года, но уже под обозначением БА-10А. При этом годовой план предусматривал изготовление 900 броневых автомобилей.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

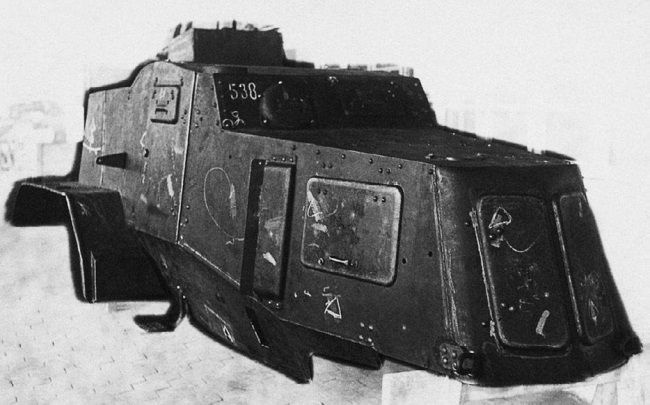

Бронекорпус БА-10А после сварки. Ижорский завод, 1938 год.
