Охлаждение двигателя – неудовлетворительное;

Запас прочности деталей переднего моста не соответствует нагрузке на него;

Конструкция ПБ-4 требует дальнейшей доработки по пунктам, перечисленным в заключении. После устранения перечисленных дефектов машина должна быть повторно испытана и затем может быть дано окончательное заключение о пригодности бронеавтомобиля ПБ-4 для РККА».

16 августа 1935 года на реке Нара, около Ташировской мельницы, проводилось контрольное испытание ПБ-4 с целью определения максимальной скорости движения на плаву. При этом средняя скорость при плавании около часа составила 2,8 км/ч. Как сообщалось в отчете, разница в скоростях получилась из-за «мелководного участка при испытаниях в июне месяце». Кроме того, снижение скорости у ПБ-4 происходило главным образом из-за плохой управляемости, так как машина плыла не по прямой линии, а зигзагами.

Три бронеавтомобиля ПБ-4 передали на хранение военному складу № 37, один в течение двух лет числился в составе 5-го механизированного корпуса Московского военного округа и один остался на НИБТ полигоне, где дожил до наших дней. Сегодня этот образец ПБ-4 можно увидеть в экспозиции военно-исторического музея бронетанкового вооружения и техники в поселке Кубинка Московской области.

Опыт работы по ПБ-4 не прошел даром – уже осенью 1936 года в КБМ изготовили новый плавающий бронеавтомобиль на шасси ГАЗ-30. Разработка новой машины, получившей обозначение ПБ-7, велась под руководством начальника КБМ Ильичева и главного конструктора Ижорского завода по спецпроизводству Драбкина.

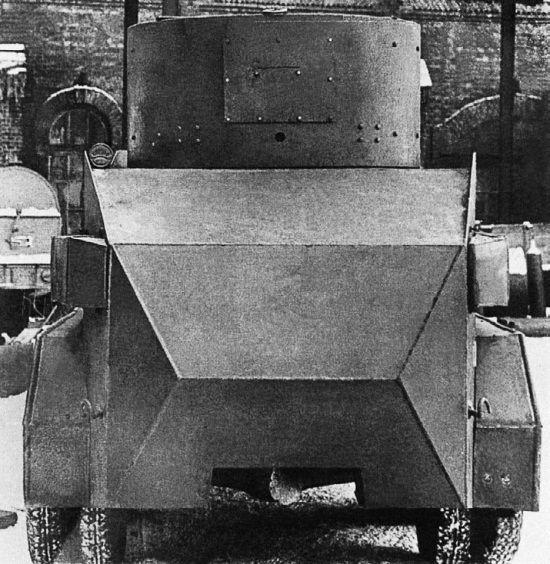

Один из первых трех образцов ПБ-4, вид сзади. Зима 1933 года.

На задней части башни виден люк для съема пушки (музей Ижорского завода).

Внутри несущего бронекорпуса машины, сваренного из брони 4–6—8 мм, монтировались двигатель, коробка перемены передач, демультипликатор и система рулевого управления, снаружи крепились передний и задние мосты. Передние рессоры усилили до 17 листов, кроме того, по сравнению с базовым шасси изменили их крепление. В местах выхода наружу из корпуса карданного вала, рулевого управления и тормозных тяг задних колес (передние тормозов не имели) устанавливались сальники для предохранения от попадания воды внутрь при движении на плаву.

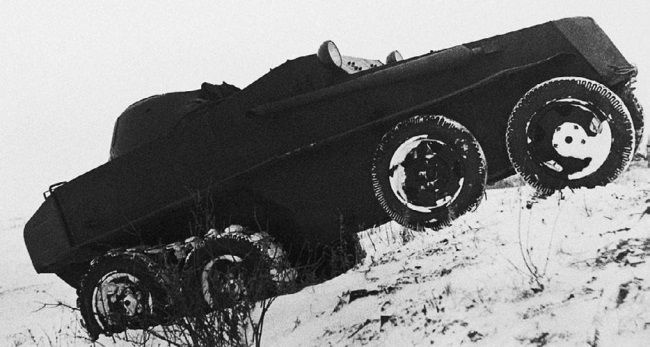

Бронеавтомобиль ПБ-7 во время ходовых испытаний. Ноябрь 1937 года. Видна работа запасных колес при преодолении препятствий (АСКМ).

В кормовой части устанавливалась коническая башня с углом наклона стенок 30 градусов. Для посадки экипажа из 3 человек служили два люка над отделением управления и один в башне. Кроме того, в последнем имелись вентиляционный лючок и лючок для флажковой сигнализации. Доступ к двигателю осуществлялся через откидной люк в крыше моторного отделения, в котором находился лючок для доступа воздуха. Еще один вентиляционный люк располагался в крыше над отделением управления.

Водитель наблюдал за дорогой через 4 смотровых щели – две по бортам и две в лобовом листе корпуса. В стенках башни имелось три отверстия для стрельбы из револьвера.

Первоначально вооружение ПБ-7 состояло из 7,62-мм турельного пулемета ШКАС («Шпитальный-Комарицкий авиационный скорострельный»), установленного в маске башни.

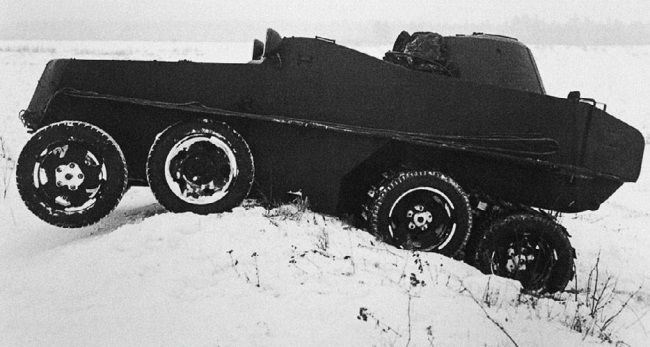

Бронеавтомобиль ПБ-7 во время ходовых испытаний в окрестностях Ижорского завода.

Ноябрь 1937 года (АСКМ).

Однако весной 1937 года от ШКАСа отказались, установив вместо него спарку пулеметов ДТ. Их установка обеспечивала при стрельбе вперед угол снижения 2 градуса 32 минут, при стрельбе назад – 8 градусов 52 минуты. Максимальный угол возвышения при положении стрелка сидя составлял 23 градуса 14 минут, а при положении лежа – 37 градусов 20 минут. Боекомплект для ДТ располагался в стеллажах, расположенных вдоль бортов корпуса, и составлял 4032 патрона. Относительно боекомплекта к ШКАСу точных данных нет. Приводимая в различных публикациях цифра в 1000 патронов вряд ли соответствует действительности – ведь это всего 4 коробки с лентами по 250 патронов, а внутренний объем машины позволял разместить по меньшей мере в 3 раза больше.

На ПБ-7 устанавливался двигатель ГАЗ М-1 мощностью 50 л.с., позволявший 4,6-тонной машине развивать скорость до 47 км/ч. На случай выхода из строя аккумулятора и стартера запуск двигателя осуществлялся вручную при помощи специального приспособления, смонтированного справа от места водителя. Два бензобака емкостью 51 л каждый располагались под сиденьями в передней части машины.

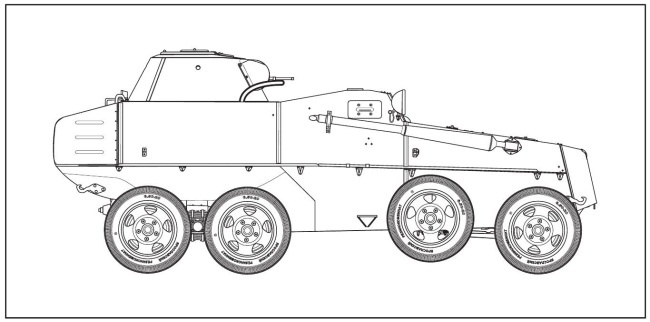

Плавающий бронеавтомобиль ПБ-7. Показан вариант с двумя пулеметами ДТ в башне.

Для улучшения охлаждения двигателя на ПБ-7 автомобильный радиатор М-1 заменили радиатором типа Т-37 емкостью 18 л и поставили вентилятор специальной конструкции с четырьмя удлиненными лопастями. Кроме того, наружу выводилась труба-теплообменник для циркуляции горячей воды. В ней же имелся кран для слива воды из радиатора. На суше воздух к радиатору поступал через нижний люк в передней части машины, герметически закрываемый при входе в воду. На плаву охлаждение велось через трубу-теплообменник.

Как и на других средних бронеавтомобилях, запасные колеса ПБ-7, установленные на специальных кронштейнах, вращались при преодолении препятствий. Кроме того, броневик оснащался цепями «Оверолл», которые крепились растяжками на задних крыльях.

Движение на плаву осуществлялось при помощи трехлопастного винта, установленного на валу червяка дифференциала заднего поста. В отличие от БАД-2 и ПБ-4, при движении по суше винт мог отключаться, правда, сделать это было можно только снаружи. Управление на плаву велось поворотом передних колес и двумя рулями, установленными на боковых стенках кормы и поворачиваемыми при помощи тросов. Для откачки попавшей внутрь корпуса воды в отделении водителя ПБ-7 имелся насос производительностью 25 литров в минуту с приводом от коробки перемены передач.

Весной-летом 1937 года ПБ-7 прошел заводскую обкатку и испытания, пройдя 1986 км. После устранения выявленных недостатков бронеавтомобиль предъявили на ходовые испытания, проходившие в бассейне реки Ижора в ноябре 1937 года. Перед испытанием ПБ-7 догрузили до боевой массы, на задние колеса надели цепи «Оверолл», которые не снимались во время испытаний. Общий километраж, пройденный броневиком на суше, составил 581 км.
