Второй вариант – радиатор «фордовский», ставятся дополнительные змеевики под полом корпуса с их последовательным включением в систему охлаждения, монтируются шахты для отсоса воздуха наружу и вводится инжектор для отсоса воздуха из кабины водителя.

В обоих случаях на радиаторы будут поставлены кожуха с конусами, центрующими поток воздуха от вентилятора, установлены отражатели для направления воздуха в шахты.

Будет конструктивно доработано:

а). Удобная посадка водителя и выход его из кабины (при выходе левая нога водителя не проходит между шахтой и рулевым колесом).

б). Установка задней дверцы в орудийной башне с лючком для наблюдения и стрельбы из Нагана.

в). Установка резиновых амортизаторов на передней оси.

г). Обеспечение водонепроницаемости лючков в крыше корпуса и орудийной башне.

До 1 августа все необходимые работы и заводские испытания по улучшению системы охлаждения будут закончены и два образца с кратким описанием и инструкцией будут переданы УММ на полигонные испытания».

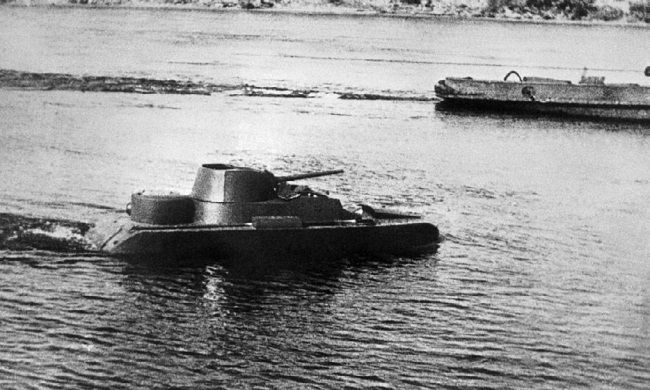

Бронеавтомобиль БАД-2 переплывает Неву во время испытаний.

Лето 1932 года (АСКМ).

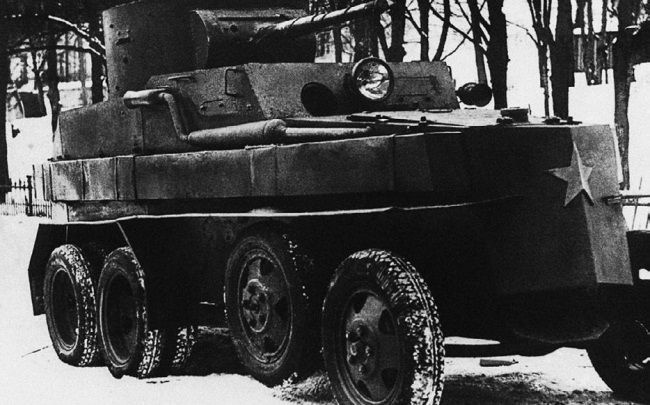

Один из трех первых бронеавтомобилей ПБ-4. Зима 1933 года.

Деревянные поплавки установлены вдоль всего корпуса (АСКМ).

Однако работы затянулись, и только в сентябре 1934 года два модернизированных ПБ-4 вышли на испытания. Выяснилось, что работоспособным вариантом оказалась машина с радиатором от Т-37 и дополнительным змеевиком под днищем корпуса. При движении на плаву змеевик омывался забортной водой, обеспечивая охлаждение двигателя. На суше воздух к радиатору поступал через люк в передней части корпуса, который герметически закрывался перед форсированием водных преград. Кроме того, вдоль бортов проложили специальные шахты для выброса горячего воздуха наружу через окна, прорезанные в бортах корпуса. В лобовом листе смонтировали жалюзи для доступа свежего воздуха в отделение водителя.

В октябре Ижорский завод получил еще 5 радиаторов Т-37 и приступил к переделке аналогичным образом остальных ПБ-4, которые в начале 1935 года сдали заказчику.

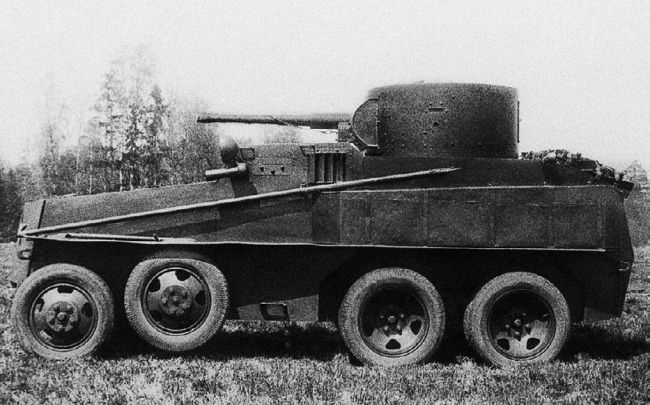

Модернизированный образец ПБ-4 во время испытаний на НИБТ полигоне.

Лето 1935 года. Длина деревянных поплавков сокращена (АСКМ).

При этом одну машину разобрали для испытания обстрелом бронекорпуса.

Из-за того, что ПБ-4 изготовили в 1933–1934 годах, а приняли только в 1935-м, многие исследователи пишут о 10 и даже 15 выпущенных образцах. На самом деле в плане заказов на 1934 год значилось 10 ПБ-4, а в отчете за 1935 год – 5 ПБ-4. Естественно, не зная всей истории с этими броневиками, можно говорить о 15 машинах, хотя всего было выпущено 6 ПБ-4, из них один разобран весной 1935 года.

В конце мая 1935 года один ПБ-4 доставили на научно-испытательный бронетанковый полигон в подмосковную Кубинку для прохождения испытаний. Здесь броневик прошел 507 км, из них 200 км по асфальтовому шоссе, 90 км по щебенчатому шоссе и 217 км по грязному проселку.

Выяснилось, что при движении с открытыми люками наблюдение за дорогой достаточное, с закрытыми ограниченное, но из-за плохого обзора водитель не мог двигаться задним ходом без посторонней помощи.

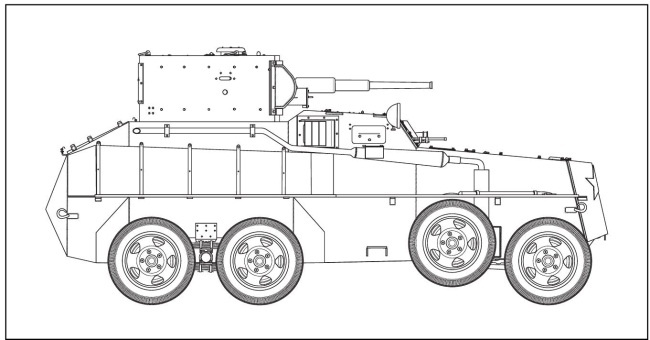

Модернизированный вариант бронеавтомобиля ПБ-4.

Отсутствие боковых люков в моторном отделении сильно ухудшало охлаждение двигателя – при дождливой погоде и температуре наружного воздуха 10–12 градусов движение по проселку с закрытыми люками было возможно только 6–8 км, по шоссе 10–12 км, после чего вода в радиаторе закипала. За это время температура внутри корпуса достигала 45–46 градусов, что сильно ухудшало самочувствие экипажа.

Из-за возросшей (по сравнению с БА-3) массы ПБ-4 имел пониженные динамические качества, а за счет выноса кормовой части корпуса назад снизилась проходимость через рвы и канавы. Максимальная скорость машины по шоссе составила 50 км/ч, по проселку 20 км/ч, запас хода 197 и 138 км соответственно.

При испытании на воде общая продолжительность плавания составила 5 часов 35 минут. Выяснилось, что ПБ-4 мог входить в воду при различных грунтах с крутизны спуска 8—10 градусов, а входить только на твердом грунте при подъеме не более 3–4 градусов. При более крутом береге машина не могла выйти и начинала буксовать несмотря на одетые цепи «Оверолл». Максимальная скорость на плаву, достигнутая при испытании, составила всего 1,12 км/ч. При этом отмечалось, что на плаву «машина почти неуправляема, поворот в нужном направлении возможен только при помощи багра или лопаты». Поворот башни на плаву составлял не более 15 градусов на сторону, при больших углах броневик наклонялся и ствол орудия опускался в воду.

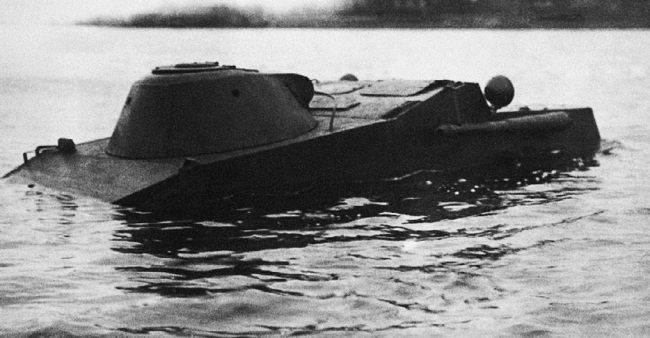

Бронеавтомобиль ПБ-7 преодолевает вплавь Неву. Осень 1936 года (АСКМ).

За час плавания через сальник кардана в корпус ПБ-4 просачивалось 240 л воды. Из-за неудачной конструкции помпа не справлялась со своей работой, поэтому после выхода на берег экипажу приходилось вылезать из машины и откручивать предназначенные для слива воды пробки в днище корпуса.

В заключении отчета по испытаниям ПБ-4, подписанного начальником НИБТ полигона Воробьевым, начальником испытательного отдела Кульчицким и начальником

2-й станции Пушкаревым (2-я станция полигона занималась испытанием колесных машин. – Прим. автора), говорилось:

«ПБ-4 по сравнению с БА-3 имеет пониженные динамические и экономические качества (расход топлива), проходимость значительно хуже, меньше боекомплект, недостаточна скорость движения на плаву;

Неудовлетворительная поворотливость;

Стрельба из пушки на воде с поворотом башни крайне ограничена устойчивостью машины;

Крайне ограничена возможность выхода на берег характером грунта и отлогостью берегов;
