Видимо успехи Гроте и его конструкторов побудили руководство ОГПУ предложить немцам сделать что-то более серьезное. 5 апреля 1930 года начальник технического отдела экономического управления (ТО ЭКУ) ОГПУ, Уюк лично выдал Эдварду Гроте задание на «проектирование танка с компоновкой по типу Т-12 или французского танка прорыва» со следующими характеристиками: «Погрузочный вес 18–20 (не свыше 30) т; макс скорость 32–40 км/час; вооружение 1 76,2 мм пушка с баллистикой обр. 1902 г.; 1 37-мм танковая пушка нового типа; 5 пулеметов, из коих 2 тяжелых; толщина брони не меньше 20 мм».

Как видно, речь шла о чем-то среднем между маневренным и позиционным (тяжелым) танком.

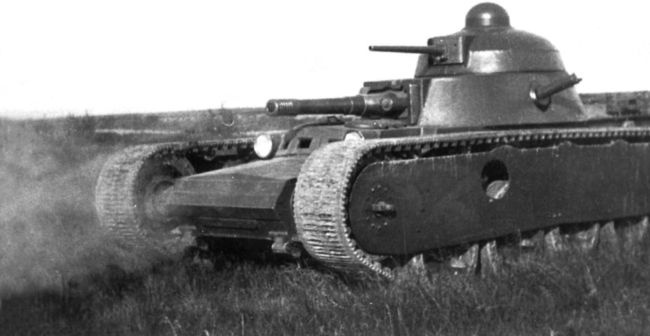

Рис. Танк Гроте на испытаниях. Лето 1932 года. На фото — стрельба из 76-мм пушки с хода (АСКМ).

Выбор в пользу средней машины был сделан уже в ходе дальнейшей работы. Известно, что вместе с Гроте над проектом танка работали немецкие конструкторы Хуфшмит и Фельдгаузен. А сборка опытного образца производилась под руководством инженера Карла Оттерсбаха.

Для сопровождения проектирования и постройки опытного танка на ленинградском заводе «Большевик» формируется конструкторское бюро АВО-5, куда по настоянию С. Орджоникидзе были включены молодые советские специалисты Н. Барыков и Л. Троянов, впоследствии ставшие видными разработчиками отечественной бронетанковой техники. Позже группе Гроте добавили еще несколько отечественных инженеров и техников. Техническую экспертизу проекта осуществлял начальник испытательного отдела УММ РККА С. Гинзбург и конструктор ГКБ профессор В. Заславский.

22 апреля 1930 года состоялось рассмотрение нескольких эскизных проектов нового танка. В результате выбор был сделан в пользу варианта с усиленным основным вооружением за счет использования длинноствольного 76,2-мм орудия с полуавтоматическим затвором (последнее было разработано конструктором П. Сячинтовым на основе зенитной пушки образца 1914 года). В тот же день макетная группа под руководством А. Александрова продемонстрировала К. Ворошилову деревянную модель нового танка в масштабе 1:10.

Изготовление танка, получившего индекс ТГ (иногда встречается также индекс ТГ-1) велось в глубокой тайне. 18 июля 1930 года представитель УММ РККА докладывал в Реввоенсовет СССР:

«В настоящее время на заводе «Большевик» изготовляется опытный образец быстроходного мощного танка ТГ конструкции инженера Гроте. Указанная работа производится специально организованным бюро под непосредственным наблюдением и руководством ОГПУ».

Машина изготавливалась в условиях чрезвычайной секретности, ход работ контролировал и Реввоенсовет, и руководство УММ РККА. Кстати сказать, начальник последнего, И. Халепский, оказался серьезным «поклонником» танка Гроте, и активно продвигал его для организации серийного производства. Так, посетив завод «Большевик» в очередной раз, он 12 ноября 1930 года направил письмо на имя наркомвоенмора К. Ворошилова.

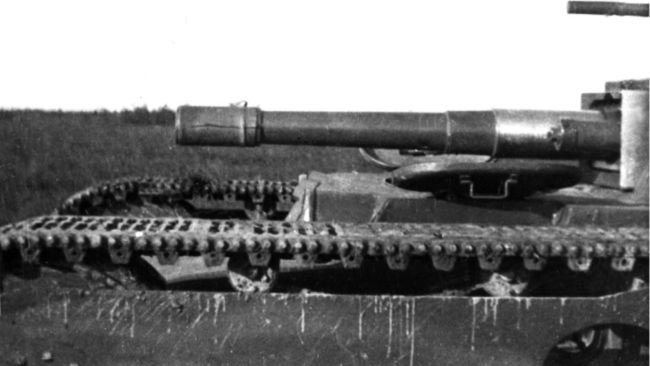

Вид сбоку на 76-мм орудие ТГ. Лето 1931 года. На ствол надет чехол, внизу, в круглом вырезе в бортовом экране, просматривается шаровая установка пулемета ДТ (АСКМ).

Небезынтересно привести этот документ, так как, помимо всего прочего, он дает некоторые сведения об и об устройстве ТГ:

«Настоящим, согласно Вашего приказания, докладываю краткое описание конструкции среднего танка, строящегося на заводе «Большевик» под руководством конструктора Гротта.

1. Кузов танка. Однобашенный с обстрелом 360 град., башня предназначена для установки 37-мм дальнобойной пушки с повышенной начальной скоростью (снаряда) 707 м/с. Внизу башни предназначено место для установки 76-мм пушки 1915 г. полевой зенитной. По бортам предназначены места справа и слева по 2 пулемета, и один пулемет сзади.

Весь кузов сварен. Броня лобовая спереди трехслойная в ответственных местах имеет толщину 44 мм. Бортовая 20–24 мм, пол и потолок — 10–16 мм. Кузов водо и газонепроницаем. Длина танка — 7 м.

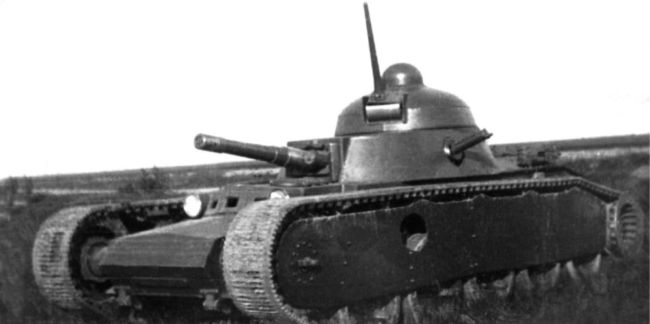

Танк Гроте на испытаниях в ходе проведения стрельб из орудий. Лето 1931 года. 37-мм пушка в башне на максимальном угле возвышения (АСКМ).

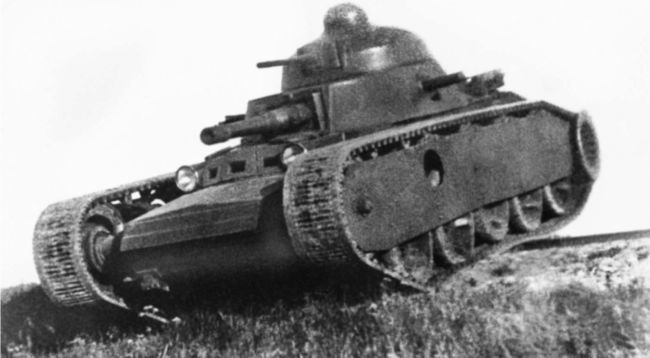

Танк Гроте преодолевает железнодорожную насыпь во время проведения испытаний. Лето 1931 года (АСКМ).

2. Движители. Гусеница мелкозвенчатая на специальном так называемом цепном сцеплении по бокам. Катки из себя представляют нечто вроде автомобильных грузовых колес. Одетые на них грузошины имеют пустотелые секции, что является амортизацией, и содействует подрессориванию танка во время движения. Ведущее колесо с двойным зацеплением, имеет 12 зубьев. На передней оси имеются специальные лапы, последние полувращаются, будучи закреплены на передней оси, на которой также закреплен ленивец. Назначение этих лап — вместо перебросного мостика, когда танк попадает в весьма неблагоприятные условия по пути своего следования: непроходимую грязь, огромные рвы, канавы, окопы. Эти лапы позволяют танку преодолевать окоп от 5 до 6 метров.

3. Коробка скоростей. Коробка скоростей по своей конструкции может давать 4 скорости вперед и 4 назад. Коробка скоростей не в одном агрегате вместе с мотором, а отдельно.

4. Мотор. Мотор воздушного охлаждения. Его расчетная мощность гарантийных 250 л.с. Мотор имеет 8 цилиндров. Вес мотора 1/2 тонны. Блоки цилиндров каждый по 4 цилиндра, раздельные по своей конструкции, и спаренные на общем картере.

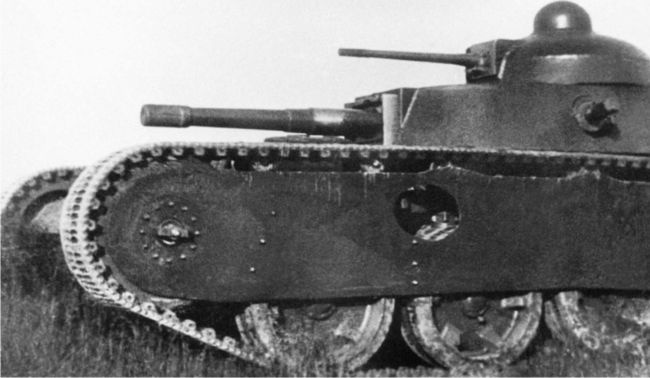

Танк Гроте во время испытаний. Лето 1931 года. Хорошо видна конструкция опорных катков и бортовая установка пулемета Максима (АСКМ).

Система конструкции мотора по смазке и охлаждению весьма оригинальна. Смазка производится отдельно на каждый цилиндр посредством специальных сепараторов, и будет иметь специальные продувные камеры для охлаждения. Шатуны мотора не разрезные, а сплошные, они будут установлены на специальных мелких роликах-подшипниках вместо обычной заливки баббитом. Это даст мотору эластичность хода и бесшумность в работе. Коленвал разрезной по изгибам колена, что также нужно отнести к оригинальности конструкции вала.

5. Приводы управления танком. Переключение скоростей плавное. Никаких рычагов, как это обычно существует в танках, нет. Принцип управления, при грубом сравнении, будет носить характер по принципу управления колонкой на самолете.
