Т-41 — 2;

Т-33 — 1;

Т-34 — 1;

«Виккерс» 12 т. — 2;

«Рено» — 2;

«Карден-Лойд» — 2;

Т-18 — 2.

3. Передать УРам округов и НКВМ:

Т-18-700 шт.;

Т-24—22 шт.»

После обсуждений это решение (с некоторыми изменениями) было утверждено. 20 августа 1938 года начальник Генерального Штаба РККА Б. Шапошников подписал «Ведомость распределения танков, снятых с вооружения на предмет установки их в укрепленных районах». Согласно этому документу, 10 Т-24 предполагалось отправить в Белорусский Особый, и 12 Т-24 — в Киевский особый военный округ. При этом танки предполагалось отгрузить из Харьковского военного округа и со склада № 37 в Москве (на последнем числилось шесть Т-24). Несмотря на то что выполнение этого документа и задержалось, тем не менее, «двадцать четвертые» отправили в распоряжение начальников инженерных управлений округов для их установки в качестве огневых точек. Но было это выполнено или нет неизвестно, хотя фотографий танков Т-24, сделанных немцами летом 1941 года встречается довольно много. При этом Т-24 часто стоят вместе с МС-1, которые перевооружены 45-мм пушками — такие МС также предназначались для установки в качестве огневых точек в укрепрайонах. Есть несколько фотографий, на которых видно, что Т-24 вооружены 76-мм пушками Л-10 в башне и оснащены дополнительными «уровскими» установками пулеметов Максим (с броневыми кожухами).

Ни одного танка Т-24 до сегодняшнего времени не сохранилось.

Ввиду того, что фактически производство танка Т-24 свернули, не успев начать, на базе этого танка не успели спроектировать каких-то других боевых машин (самоходки, бронетранспортеры и т. п.). Единственным образцом, созданным на базе Т-24, был артиллерийский тягач «Коминтерн». Последний, в отличие от своего «прародителя» выпускался в довольно больших количествах и использовался в Красной Армии длительное время. Так как это единственная машина, созданная на базе танка Т-24, имеет смысл рассказать о ней несколько подробнее.

Еще в 1930 году Особое техническое бюро Главного управления военной промышленности ВСНХ совместно с ГКБ ОАТ начали проектирование тракторов в рамках разрабатываемой «системы танко-тракторо-автоброневооружения РККА». Предполагалось создать три типа тракторов — легкий массой 3–3,5 т для дивизионной артиллерии, средний 7–7,5 т для корпусной артиллерии и артиллерии РГК и тяжелый 11 т для «транспортировки особо тяжелых грузов». Для облегчения проектирования и унификации в конструкции тракторов планировалось использовать элементы танков (двигатели, ходовая часть).

На этом фото видны не менее девяти танков Т-24, предназначенных для установки в качестве огневых точек. Фото сделано на Украине летом 1941 года. Обратите внимание, что одна машина имеет штатно установленную 45-мм пушку обр. 1930 года (АСКМ).

В конце того же года разработку тяжелого трактора передали тракторному отделу ГХПЗ. Предполагалось спроектировать машину, способную эвакуировать средние танки и транспортировать орудия массой до 12 т. Работа велась конструкторами Д. Ивановым и Д. Бобровым под руководством инженера Б. Воронкова (ведущие конструкторы). К 7 ноября 1931 года ХПЗ изготовил три опытных образца, получивших собственное название — «Коминтерн». Однако испытания показали, что 7-тонная машина, оснащенная двигателем в 65 л.с. имеет малую скорость (18 км/ч) и недостаточную силу тяги.

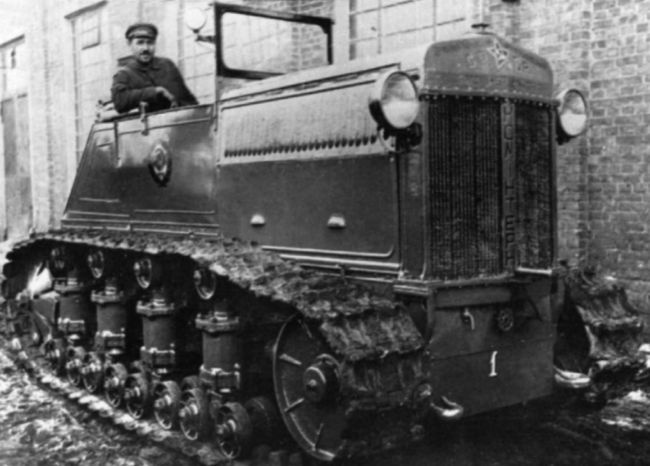

Один из первых опытных образцов трактора «Коминтерн». 1931 год. Машина еще не имеет грузовой платформы (РГАЭ).

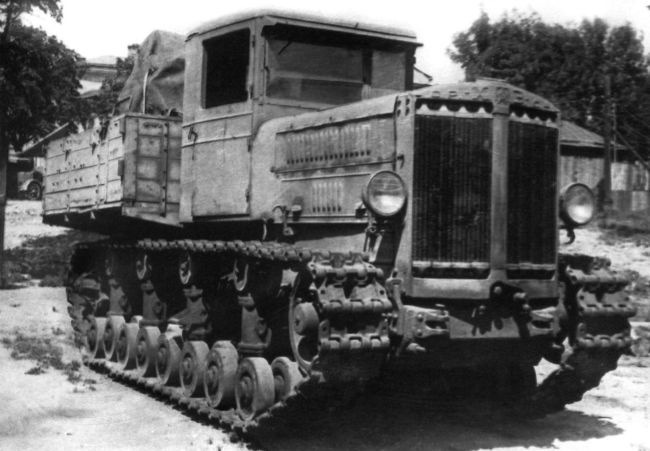

Серийный вариант тягача «Коминтерн», общий вид (ВИМАИВВС).

Недостатки конструкции устранялись под руководством Н. Зубарева, и в 1933 году на испытания вышли два доработанных варианта машины. Между собой они различались типом зацепления гусеницы — гребневым и цевочным.

В ходовой части тракторов использовали детали ходовой, уже опробованные на танке Т-24 — помимо всего прочего, в случае принятия «Коминтерна» на производство это облегчило бы их выпуск. При массе в 8 т трактора с грузом на крюке в 5 т показали на шоссе скорость в 25 км/ч, что по тем временам было очень неплохим результатом.

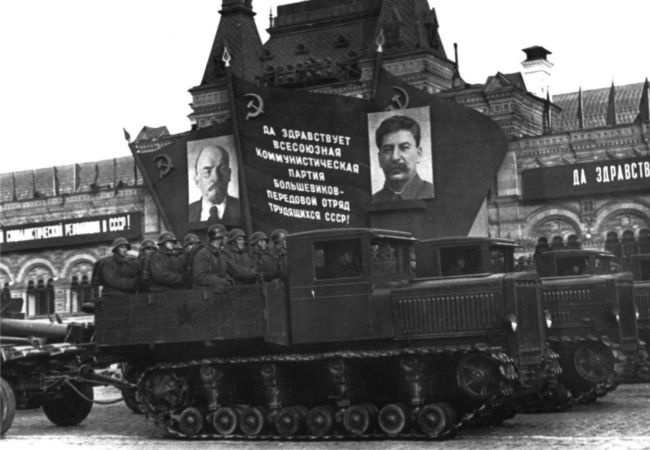

Тягачи «Коминтерн» проходят по Красной площади во время парада. 1939 год (РГАКФД).

Оба образца «Коминтерна» прошли полный цикл испытаний, включая НИБТ полигон в Кубинке. В заключении отчета об испытаниях на НИБТ полигоне говорилось:

«Трактор «Коминтерн» по своим тяговым и скоростным свойствам является лучшим типом трактора. Лучшим образцом является зубовой. По устранению недостатков может быть принят в эксплуатацию в РККА».

К числу недостатков военные отнесли, прежде всего, отсутствие грузовой платформы, закрытой кабины и лебедки. В кратчайшие сроки все эти элементы были введены в конструкцию машины, и в апреле 1934 года последовал заказ на изготовление первой партии в 50 машин. После испытаний и доработки, с 1935 года «Коминтерн» поставили на серийное производство на ХПЗ. Машины поступали в автобронетанковые войска (в качестве тягачей) и в артиллерию, где их использовали для транспортировки артсистем массой до 11 т. Всего в 1934–1940 годах ХПЗ изготовил 1798 «коминтернов».

Артиллерийский тягач «Коминтерн» имел компоновку грузового автомобиля с передним расположением двигателя, средним — кабины и задним грузовой платформы. Все агрегаты монтировались на раме, сваренной из двух продольных швеллеров, соединенных поперечинами.

В качестве силовой установки применялся четырехцилиндровый карбюраторный двигатель «КИН» мощностью 130 л.с. оригинальной разработки. При его проектировании использовали материалы по 180-сильному мотору, который проектировался А. Микулиным еще для танка Т-12, но так и не был принят к производству Двигатель получился довольно массивным (без малого тонна), но довольно надежным и выносливым. Он спокойно мог выдержать пробег в 2000 км и даже больше без капремонта. Двигатель оснащался карбюратором выпуска ХПЗ (по типу импортного «Солекс») и магнето с пусковым ускорителем. Запас горючего составлял 550 л и размещался в двух баках, установленных за кабиной.

Трансмиссия включала в себя пятиступенчатую коробку перемены передач, обеспечивающую пять скоростей вперед и одну назад (в диапазоне от минимальной 2,6 до максимальной 30,5 км/ч), двухдисковый главный фрикцион (сталь по феродо), бортовые фрикционы и тормоза.
