Теперь обратимся к верхней части рукава. Если мы сложим свой рукав в трубочку в верхней части, то часть оката рукава от точки ОП (окат передний) до точки КП создаст нам нужный контур.

Со стороны заднего переката окат рукава от точки ОЗ (окат задний) до точки КЗ ляжет на контур со стороны задней детали. Таким образом, внутренняя часть рукава получена отображением соответствующих частей оката относительно вспомогательных вертикалей. В том случае, когда дуга оката была построена сопряжением, отображение ее можно построить также сопряжением, недостающие участки просто копируются.

На третьем рисунке рассмотрим, как из сложенного рукава получить рукав из двух частей. По линии локтя от исходного контура отложим влево и вправо по 2 см. Значение выбирается по направлению моды или желанию клиента от 0 до 4 см.

Получим четыре точки. Внутренние точки будут принадлежать нижней, или локтевой, части рукава, крайние точки будут относиться к передней или верхней части рукава.

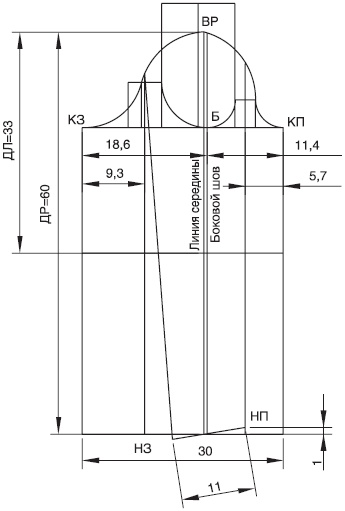

Построение двухшовного рукава

Рис. 1

Рис. 2

Рис. 3

Рис. 4

По линии низа также отложим по 2 см влево и вправо, но с учетом наклона рукава, то есть в зеркальном отражении относительно исходного контура. Точки, принадлежащие локтевой части, будут располагаться на линии низа.

Соединив полученные точки с соответствующими точками на линии локтя, получим нижнюю часть рукава и переднюю часть рукава. Ломаная линия в нижней части рукава сглаживается.

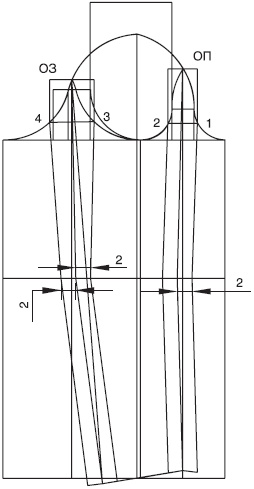

Выполним разворот рукава в верхней части. Для этого по передней части от точки ОП проведем вправо вспомогательную горизонталь равную величине переката рукава спереди, в нашем случае возьмем эту величину равную 2 см. В дальнейшем можно выбирать по модели. От полученной точки опустим перпендикуляр до пересечения с окатом рукава. Точка пересечения является искомой точкой 1, которую соединяем с соответствующей точкой на линии локтя, получая верхнюю часть рукава.

Для получения точки 2 можно выполнить аналогичные действия. От точки ОПЗ влево отложить 2 см по вспомогательной горизонтали, затем опустить вертикаль до пересечения с окатом рукава. Полученная точка будет точкой 2.

Можно поступить иначе. От точки 1 провести влево горизонталь до пересечения с внутренней частью рукава. Точка пересечения также будет искомой точкой 2.

Если ваши точки 2, построенные разными способами, не совпадают, значит, чертеж выполнен неправильно.

Для получения переката рукава со стороны спинки поступим аналогично, но величину переката возьмем равную 3 см.

Вы можете выбирать самостоятельно величину переката, руководствуясь конкретной моделью. Например, подгоняя перекат рукава, то есть шов на рукаве, к рельефу полочки.

На последнем рисунке можно увидеть отдельно детали кроя передней части рукава и локтевой части рукава.

На некоторых фигурах, независимо от полноты, можно увидеть смещение линии талии относительно горизонтали, проведенной параллельно полу. Рассмотрим построение на подобную фигуру.

На некоторых фигурах, независимо от полноты, можно увидеть смещение линии талии относительно горизонтали, проведенной параллельно полу. Рассмотрим построение на подобную фигуру.

Мерки:

ДСТ = 44

ШС = 22

ДПГ – ДПБ = 2,5

ПХЛ = 0

ТС = 6,5 вверх

ОТ = 98

ПХ = 2,2

ПY = 7

ДС = 47

ШПР = 12,5

ВГ = 24,5

БХЛ = 0

ТП = 4 вниз

ОТ2 = 112

БХ = 4

БY = 7

ДПЛ = 57,5

ШГ = 27

ЦГ = 11,5

ЗХЛ = 3,5

ОБ = 121

ЗХ = 7,5

ЗY = 16

ШК = 17

ШПЛ = 12

Смещенная талия

Выберем необходимые прибавки. Поскольку мы выполняем построение основы ниже линии талии, необходимо взять прибавки к обхвату талии и к обхвату бедер. Для определения правильной прибавки к обхвату талии надо воспользоваться меркой ОТ2, обхват талии второй, то есть тот, который проходит выше истинной талии на 3-5 см и учитывает все выпуклости на этом уровне. Ниже линии груди изделие ложится на фигуру именно на эти выпуклости.

К ОТ2 для получения прилегающего силуэта дается минимальная прибавка 2-4 см. Тогда ОТ2 = 112 + 4 = 116 см. Если сравнить с истинной линией талии ОТ = 98 см, то прибавка составит 116 – 98 = 18 см, а не 6-10 см, как это предлагается в методиках, рассчитанных на массовое производство.

Таким образом, определяется конкретная прибавка на конкретную фигуру. В зависимости от особенностей фигуры, а именно от разницы мерок ОТ и ОТ2, величина прибавки будет варьировать.

К обхвату бедер для получения облегающего, но не «прилипающего» кроя добавим 3-4 см. ОБ = 121 + 4 = 125 см.

Обхват груди в нашей методике – величина расчетная и равна (ШС + ШГ + ШПР) х 2 = ОГ.

ОГ = 123 см. Прибавка на свободу облегания для получения основы равна нулю.

Сумма вытачек по лифу равна (123 – 116) : 2 = 3,5 см.

РП = 0; РБ = 0; РЗ = 3,5.

В данном случае умышленно говорим «нижней части лифа», а не «юбки». Поскольку при наличии на фигуре талии 2 эти детали различаются по конструкции. Также различаются и исходные данные для построения.

Наличие талии 2 на фигуре подразумевает нависание выпуклостей («жирков») над резко очерченной, вдавленной талией 1, или просто ОТ. Значения иксов для построения юбки снимаются от ОТ, поскольку область ОТ является опорной. При построении плечевого изделия опорной является область талии 2. Соответственно для конструирования плечевого изделия ниже талии и нахождения растворов талиевых вытачек необходимо значения иксов измерять от талии 2.
