И все-таки возможен вариант, когда пересечение все еще не попадает в допуск. Если мерки сняты точно, посмотрите на фигуру. Возможно, там круглая спина, сутулость больше, чем на обычных фигурах. Это значит, что вытачки на спинке в К : 2 мало, можно увеличить еще на К : 2 или К. Тогда плечо спинки опустится, пересечение попадет в «коридор». Другой вариант – поменять параметры проймы. Можно попробовать дополнительно углубить пройму или уменьшить прибавку по ширине.

Основа рукава

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

3. От полученной точки пересечения дуг опустимся вниз по вертикали на 1 см. Придадим пройме лекальную форму. Получим вид проймы при стачивании плечевых швов.

Пункты 1-2 подготовительные. Теперь вы можете видеть на рисунке 3, к пройме какой формы вы строите рукав.

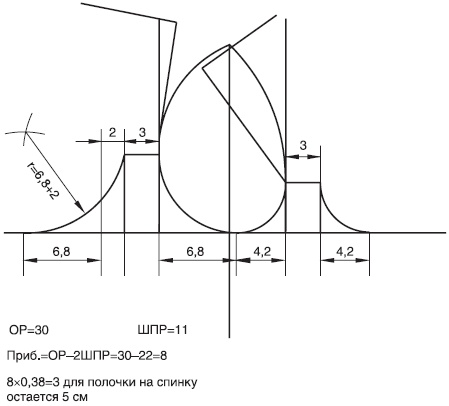

4. Ширина проймы составляет 11 см, в сложенном рукаве 22 см. Обхват руки 30 см по мерке. Недостающее значение по ширине в построении равно:

ОР – 2 х ШПР = 30 – 2 х 11 = 8 см.

Прибавка по построению к рукаву составляет 8 см. Распределим ее в пропорциях золотого сечения, А к полочке, В к спинке.

8 х 0,38 = 3 см к полочке, следовательно, к спинке 5 см.

Прибавку спинки еще раз разбиваем в пропорциях: 2 + 3 = 5 см.

От концов лекальных линий проведем вспомогательные горизонтали и отложим на них соответствующие прибавки.

Нижняя часть проймы полочки копируется без изменений после отложенной прибавки.

Расстояние 6,8 см – ширина нижней части проймы спинки откладывается после всех прибавок, однако сопряжение выполнить так, как показано на чертеже.

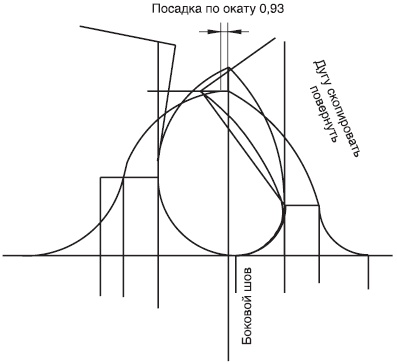

5. Циркулем скопировать верхнюю часть дуги полочки, ножку циркуля переставить в конец отложенной прибавки и сделать засечку на линии середины рукава. Из полученной точки провести влево небольшую вспомогательную горизонталь. Циркулем скопировать верхнюю часть дуги спинки, ножку циркуля переставить в конец отложенной прибавки и сделать засечку на вспомогательную горизонталь. Зазор, образовавшийся между двумя дугами, будет являться минимальной посадкой рукава по окату. Окат рукава построен.

Чаще всего при построении рукавов возникают вопросы при ОР более 36 см, то есть на полную руку. Рассмотрим особенности такого построения. Обхват руки в нашем случае будет 54 см. Если ваша модель с ОБ менее 54 см, значит, построить рукав МОЖНО. Если вы встретите клиента с ОБ более 54 см, то мы с удовольствием рассмотрим ваш пример.

Мерки и прибавки:

ДСТ = 39,5

ДС = 42,5

ДПЛ = 49

ВГ = 14

ЦГ = 12

ШС = 20,5

ШГ = 30

ШПР = 16 + 3 = 19

ШПЛ = 12,5

ДПГ – ДПБ = 5

ШК = 20

ОР = 54

Расчеты:

К = 3

ГПР = расч. + 4К = 15 + 12 = 27, 4К берется, так как рука большой полноты.

ШГРЛ = 7,8

Построим основу спинки и полочки.

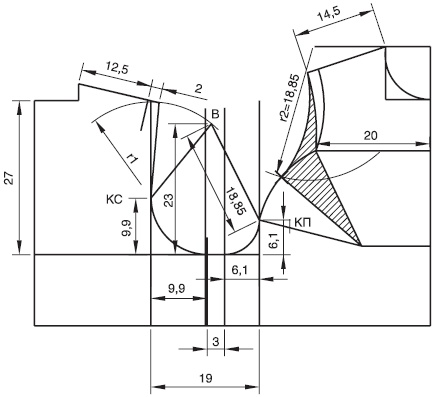

Чертеж «Критичный рукав» (рис. 1)

Критичный рукав. Рис. 1

К ширине проймы берем прибавку 3 см. 16 + 3 = 19 см. Но лекальные линии вычертим таким образом, как при ширине проймы 16 см. Часть проймы, относящаяся к полочке, составит 6,1 см, часть, относящаяся к спинке, – 9,9 см.

Ширину плеча спинки увеличим на 2 см. Приведем в соответствие также плечо полочки. Итоговая ширина плеча 14,5 см. Линии проймы спинки и полочки, скорректированные с учетом ширины плеча.

Определяем возможный допуск положения верхней точки рукава. Левая вертикаль допуска является серединой проймы, 9,5 см, а правая – боковым швом, 6,1 см.

Основа спинки и полочки построена. Как мы видим, полочка оказывается намного выше спинки по чертежу, что обусловлено большой выпуклостью груди на фигуре.

Поэтому вытачку на спинке не закрываем. Ножку циркуля ставим в контрольную точку спинки КС, раствором до конца плеча спинки проводим дугу вправо, r1.

Построение на критичной фигуре производим «от обратного». А именно: выбираем точку на дуге 1 в интервале допустимого (в «коридоре»). Желательно выбирать наиболее высокую точку, для обеспечения высокого оката рукава. Выбранная точка В. Соединяем точку В с контрольной точкой полочки КП и измеряем полученный отрезок. В данном случае он равен 18,85 см. Это будет r2. Ножку циркуля поставить в конец плечевого шва полочки и радиусом r2 сделать засечку на дугу полочки, описывающую вытачку. Полученную точку соединить с концом плеча полочки лекальной линией, получая новый вид проймы полочки. Заштрихованная часть добавляется к полочке в виде вынужденной свободы. Оставшаяся часть вытачки застрачивается.

В данном случае, поскольку высота оката небольшая, опускать вниз точку на 1 см не будем.

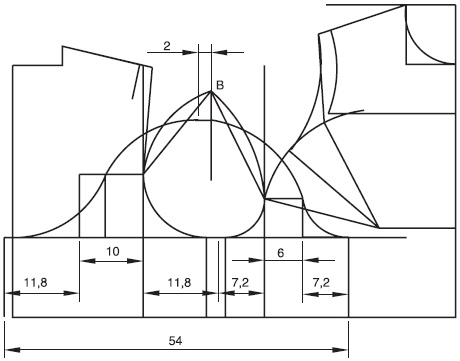

Чертеж «Критичный рукав» (рис. 2)

Критичный рукав. Рис. 2
