По боковому шву на разницу в ширинах деталей:

ШЗД – ШПД = 26,1 – 22,9 = 3,2, половина – 1,6 см

В сумме по линии высоты сидения задняя деталь шире на 3,4 + 3,2 = 6,6 см.

Значит, по линии колена можно заузить не более чем на 3,3 см или на 1,6-1,7 см с каждой стороны. На меньшее значение заужать деталь можно, а на больше нецелесообразно и должно быть обусловлено эластичными свойствами тканей. Нарушение этого правила приводит к заломам по линии колена.

На этой фигуре мы видим, что расчет достаточно прост и цифры суммарно и отдельно по швам практически совпадают. На фигурах с индивидуальными особенностями это будет не так просто.

Выполнив пункты 26-27 из таблицы «Последовательность построения чертежа брюк» и получив точки КШЗ и КБЗ, можно построить задний клин. Точка ШЗК получается пересечением двух дуг. Первая дуга радиусом ШЗК, ножка циркуля в точке 1. Вторая дуга радиусом КШ↔ШПК, то есть снимается с чертежа передней детали. Ножка циркуля для дуги переставляется в точку КШЗ.

Форма лекальной линии заднего клина женских брюк вычерчивается от руки. Точки ШЗК и ШПК соединяют по прямой, далее лекальную линию заднего клина проводят глубже лекальной линии переднего клина на 1-1,5 см, заводят за вертикаль середины переда и на этом этапе оставляют.

Точка ВЗК рассчитывается по золотому сечению.

ВЗК = (ДЗ↔1) × 0,38 = 29 × 0,38 = 11 см

От точки ВЗК проводим горизонталь до пересечения с боковой вытачкой задней детали, получаем точку О. Вверх от точки ВЗК откладываем прибавку на шаг. Прибавка на шаг выбирается в пределах от 0 до 3,5 см и зависит от динамики изделия, а не от выпуклости ягодиц. Чем более активно предполагается двигаться в изделии, тем больше должна быть прибавка на шаг. Так, для детей и мужчин она берется максимальной. Для женщин в среднем 2-3 см.

Отметим трапецию ВЗК, ДЗ, РБ, О и повернем ее вокруг точки О на величину шага. Точка ДЗ при этом переходит в точку ТЗ, точка РБ в точку ТБЗ, точка О остается на месте.

В зависимости от особенностей фигуры по линии бокового шва может возникнуть ломаная линия в районе точки БУ. На нашем чертеже она появилась, это ТБЗ↔О↔БУЗ. Ее надо сгладить, проведя отрезок ТБЗ↔БУЗ, то есть минуя точку О.

От точки ТЗ по линии талии отложим одну третью часть раствора задней вытачки, получая точку ТЗ*. Теперь можно закончить построение лекальной линии заднего клина, соединив точку ТЗ* со свободным концом лекальной линии. При необходимости лекальную линию клина можно скорректировать, дополнительно углубив.

Оставшиеся ²/₃ раствора задней вытачки оформим в виде вытачки напротив наиболее выпуклой точки ягодиц. Это может быть середина детали. Оставшийся раствор можно также разделить на две и более вытачек. Длина задней вытачки берется ЗУ, но не ниже прибавки на шаг.

На беспроблемных фигурах можно не проверять соответствие суммы длин средних срезов мерке «седло», СД.

Контур задней детали ограничен точками: ТЗ*, РЗ*, ЗУ, РЗ*, ТБЗ, БУЗ, КБЗ, НБЗ, НШЗ, КШЗ, ШЗК, ВЗК, ТЗ*.

Последняя линия, которая наносится на чертеж, – это стрелка задней детали. В данном построении стрелка на задней детали совпадает со стрелкой на передней детали. Это обусловлено тем, что построение сделано на беспроблемную фигуру. При построениях на фигуры с индивидуальными особенностями это две разные линии.

Стрелка задней детали получается в результате деления детали пополам по линии низа, колена и высоты сидения. По линии талии стрелка отклоняется к точке ТЗ* по модели, но не выходит за вертикаль.

Таким образом строится основа женских брюк. Ее можно считать каркасом, в который в дальнейшем вносятся изменения в соответствии с индивидуальными особенностями фигуры.

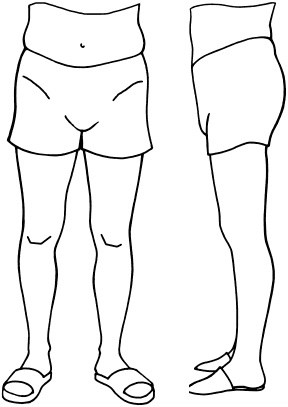

Построение основы мужских брюк разберем на примере фигуры 2. Фигура 2 – это беспроблемная мужская фигура. Построение мужских брюк несколько отличается от женских. Как-никак «сильный пол» имеет несколько отличительных анатомических особенностей, которые требуют своего изучения, описания и внесения изменений в конструкцию. Мужская часть населения слишком велика, чтобы ее игнорировать, и если мы присмотримся к этой части, то можем увидеть огромное разнообразие фигур.

Как правило, мужская одежда изготавливается с большей свободой облегания, большими прибавками, чем женская. Наверное, для того, чтобы им было комфортнее на «охоту» ходить или на диване лежать. Но как бы то ни было, обычно мужчины носят брюки с прибавками к обхвату бедер 6—10 см.

К мужским фигурам для построения классических брюк предъявляются не такие строгие требования, как к женским, так как свобода облегания в мужских брюках значительно больше.

Беспроблемная мужская фигура соответствует следующим условиям:

1. Это стройная фигура, без жировых отложений в области талии и бедер.

2. Разница мерок ДП и ДЗ не более 10 см.

3. Обхват бедер менее 110 см.

4. Ноги прямые в области бедер.

5. Ноги прямые в области икр.

Понятие «классические брюки» подвержено влиянию моды. Классические брюки 60-х и классика конца 90-х гг. – это совершенно другие брюки по свободе облегания и по фасону. Поэтому при построении некоторых моделей пунктами 4 и 5 можно пренебречь.

Основной порядок построения такой же, как в женских брюках. Важным отличием является построение переднего и заднего клиньев, а также бокового шва.

Мерки и прибавки:

ОТ = 90 + 4 = 94

ОБ = 102 + 6 = 108

СД = 77

ВС = 30 + 2 = 32

ВК = 49

ОН = 60

ОК = 41

Перед

ПХ = 1

ПУ = 5

ДП = 100

Бок

БХ = 2

БУ = 13

ДБ = 104

Зад

ЗХ = 5

ЗУ = 13

ДЗ = 105

Расчеты:

1. Сумма вытачек:

Σ = (ОБ – ОТ) : 2 = (108-94): 2 = 7

РП = [ПХ : (ПХ + БХ + ЗХ)] х Σ = 1 : 8 х 7 = 0,9

РБ = [БХ : (ПХ + БХ + ЗХ)] х Σ = 2 : 8 х 7 = 1,7

РЗ = [ЗХ : (ПХ + БХ + ЗХ)] х Σ = 5 : 8 х 7 = 4,4

Проверка: РП + РБ + РЗ = Σ, 0,9 + 1,7 + 4,4 = 7

2. Расчет ширины полотнищ:
