ГЛПР мод. = расч. + 2К = 15,4 + 4,8 = 20,2 см

ОГ = (17 + 10 + 18,8) х 2 = 91,6 см, величина расчетная.

Расчет стыковки лифа и поясной части:

Чертеж «Пиджачок»

Пиджачок

1. Подобные фигуры, как правило, имеют высокие прямые плечи. Поэтому ширину плеча отложим на линии основания шеи. Из точки В проведем вспомогательную дугу R = ШПЛ = 12,5 см. На пересечении дуги и линии основания шеи получим конец плеча спинки, точку ПС.

Плечо полочки строим на 1 см ниже плеча спинки.

2. Несмотря на то что наша модель ниже линии талии всего на 15 см, необходимо полностью вычертить всю стыковку плечевой и поясной части. Затем можно прочертить линию низа и отсечь лишнее.

3. Для построения рукава вытачка на полочке закрыта полностью. На спинке закрыта половина вытачки. Выбран наиболее высокий из возможных при этих прибавках окат рукава, который позволит взять хорошую прибавку к обхвату руки.

Боковой шов в модели отсутствует, поэтому все, что по расчету необходимо было определить в боковой шов, распределяем в два рельефа. Места расположения рельефов определим вблизи вертикалей проймы.

В рельеф, который предполагается по спинке, суммируем половину растворов боковой вытачки и часть рельефа спинки.

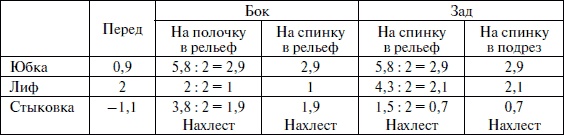

Рассмотрите внимательно таблицу. Растворы боковой вытачки делим пополам на полочку и спинку. Растворы задней вытачки также делим пополам, хотя возможно деление и в других пропорциях.

В итоге в рельеф спинки пойдет сумма значений из 4-й и 5-й колонки. Например, по лифу в рельефе должно быть отложено

1 + 2,1 = 3,1 см.

А нахлест должен составлять

1,9 + 0,7 = 2,6 см.

Величину «игрека» в этом случае можно определить по чертежу как среднее значение между БУ и ЗУ. Соедините эти точки и опустите на этот отрезок вертикаль будущего рельефа. Мы расположим рельеф на 1 см левее вертикали проймы спинки.

Вертикаль рельефа поднимаем до линии проймы. Но не сводим рельеф к этой точке, а только заужаем с 3,1 см до 2 см. Делается это для того, чтобы убрать лишнюю свободу по спинке. Фигуры, подобные этой, не имеют излишков жировой и мышечной ткани на участке под лопатками, поэтому раствор талиевой вытачки желательно просто заузить, а не сводить на нет. Величина этого заужения обычно равна половине или одной трети раствора вытачки. Мы эту величину не замеряем и не снимаем с фигуры в виде мерки, но можем зрительно оценить форму торса.

Далее выше убираем половину раствора вытачки на спинке, так как другая половина вытачки участвует в построении рукава.

Со стороны полочки нахлест рельефа оставляем на уровне БУ, так как расстояние от бокового шва мало. Чертим рельеф на полочке: на лифе 1 см, нахлест 1,9 см.

Наносим линии подрезов, нумерацию точек сделаем такую же, как в теоретической части.

На той части, которая до талии, вершину вытачки, предназначенной для переноса в подрез, сразу совместим с точкой 1.

На той части, которая ниже линии талии, предварительно вычертите вытачку, как положено, с нахлестом по расчету 0,7 см и длиной ЗУ. Убедившись, что на высоте подреза вы не обужаете изделие, вершину вытачки тоже совместите с концом подреза, точкой 2. А теперь повторим последовательно все шаги моделирования, которые мы подробно рассмотрели в теоретической части. Итог моделирования Х-образного подреза перед вами.

Теперь по модели надо углубить горловину. По линии плеча на 1 см, по линии середины спинки на 0,5 см. Затем срезать деталь в виде погона с плеча. Заштрихованная часть будет в дальнейшем присоединена к рукаву.

Моделирование полочки. На полочке углубим горловину, срежем деталь в виде погона, сделаем прибавку на застежку. Изменим форму первоначального рельефа и укоротим его. Затем перенесем вытачку выше точки КП по пройме и также укоротим ее.

Построение рукава выполняется на основе спинки и полочки. Но я убираю лишние линии с чертежа во избежание загромождения построения. От вершины эллипса опустим вниз вертикаль, являющуюся линией середины рукава и направлением долевой нити.

Выбираем прибавку к обхвату руки.

ОР = 27 + 8 = 35 см, распределяем по построению.

35 – 2 х ШПР = 35 – 20 = 15 см

Для прибавки по построению 15 см это достаточно много. За счет того, что окат рукава изначально высокий, рукав построить можно. Но это же влечет за собой недостаток, большую посадку по окату. В этом построении она равна

2,5 + 3 = 5,5 см.

Это много для данного случая. Но поскольку по модели предполагаются защипы по окату, мы можем часть посадки убрать в защипы, а часть непосредственно припосадить. 3,7 см оставляю на посадку и 1,8 см уберу в дальнейшем в защипы.

Относительно линии середины рукава посадка распределится так: 0,7 см на дугу со стороны переда. Оставшийся участок

2,5 – 0,7 = 1,8 см.

Его я заберу в защип со стороны спины. На посадку верхней дуги со стороны спинки возьмем половину от 3 см, полученных в результате построения нижней дуги.

Если вы распределите несколько иначе, плюс-минус 5 мм не дадут нарушений в посадке рукава.

Далее строим рукав. Уточним положение контрольных точек.

Со стороны спинки на пройме точка КС остается на своем месте, так как рельеф мы вели именно от нее. На окате рукава мы должны сдвинуть контрольную точку. Разделим полученную посадку на этом участке, 3 см пополам.

На полочке мы перевели вытачку выше по пройме. И теперь функцию контроля при совмещении оката рукава с проймой будет выполнять не контрольная точка, а новая точка, точка 2. Для ее нахождения на пройме проведем вспомогательную дугу радиусом КП-1 на пройму. При втачивании рукава в пройму точка 2 должна быть совмещена с точкой 3. Для нахождения точки 3 надо провести дугу тем же радиусом из точки КП на окате рукава. Получаем точку 4.

Длину рукава уменьшаем на половину ширины манжеты. Желаемая ширина манжеты 7 см.
