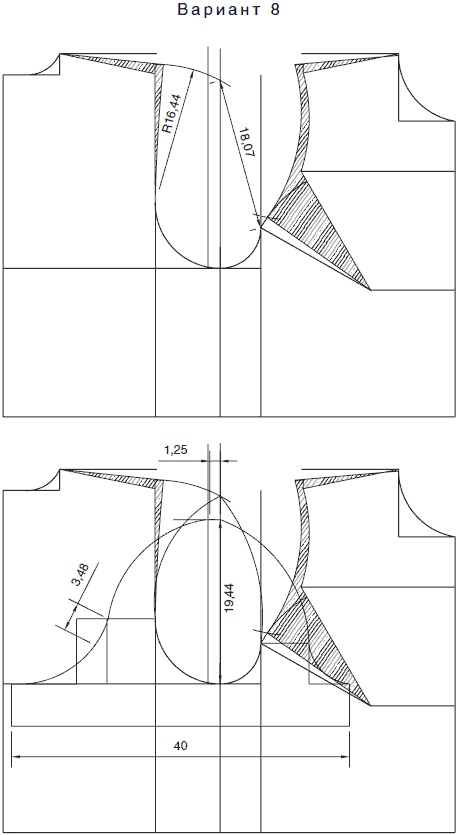

Чертеж «Фигура 6. Вариант 8»

Вариант 8. Мерки, прибавки и глубина проймы взяты как в варианте 7. Но при нахождении вершины эллипса проигнорирована вытачка на спинке. В результате высота эллипса увеличивается, значит, рукав по форме будет более отвесный. Дополнительная свобода возникает на спинке в области угла подмышечной впадины.

Фигура 6

Пересечение дуг выбираем на продолжении бокового шва. Заштрихованная часть увеличивается еще больше, добавляя свободы облегания на полочке.

Расчеты:

ГЛПР = расч. + 3К = 22,9 см

ОР = 30 + 10 = 40 см

По построению распределяем 40 – 25 = 15.

15 = 5,7 + 5,7 + 3,6

Хотя ширина рукава осталась такой же, как в варианте 7, свобода в изделии значительно увеличилась. Обращаю ваше внимание на то, что свобода и комфорт в изделии зависят не только от того, какие вы взяли прибавки по ширинам, но и от того, как вы вели построение. А именно насколько вы открывали или закрывали вытачки на полочке и спинке.

Посадка по окату составила 4,7 см.

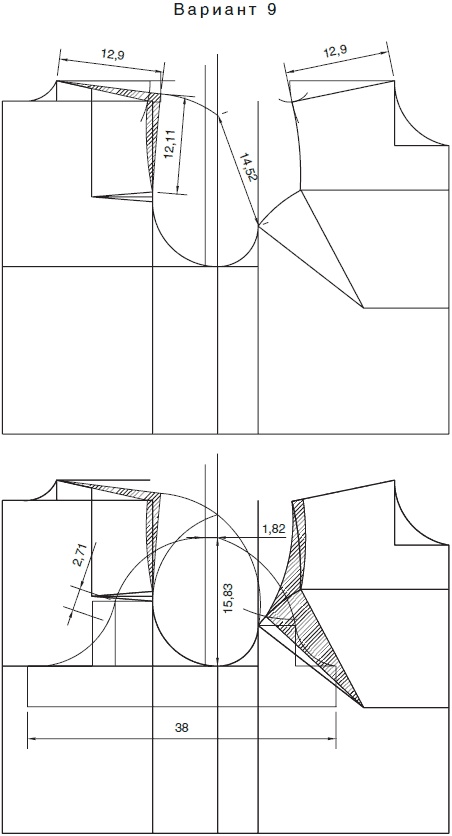

Чертеж «Фигура 6. Вариант 9»

Вариант 9. Увеличиваем прибавки по ширинам и впервые берем прибавки к длинам.

Фигура 6

Мерки:

ДСТ = 40,5 + 0,5 = 41; ДС = 43 + 0,5 = 43,5;

ДПЛ = 43 + 0,5 = 43,5; ШС = 17,5 + 1 = 18,5;

ШПР = 11,5 + 1,5 = 13; ШГ = 22,5 + 1 = 23,5;

ШК = 18,3; ЦГ = 10 + 0,5 = 10,5;

ВГ = 15 + 0,5 = 15,5; ШПЛ = 11,5;

ВПК = 44,5; ОР = 30 + 8 = 38.

Выполняем построение основы лифа с прибавками.

ГЛПР = расч. + 2К = 20,4 см

Приводим ширину плеча в соответствие с сеткой чертежа. Плечо по чертежу равно 12,9 см, то есть прибавка составила

12,9 – 11,5 = 1,4 см.

Вытачку на спинке закрываем. Выстраиваем «коридор» и находим вершину эллипса.

Строим рукав. Большие прибавки к основе лифа позволяют взять большую прибавку к обхвату руки.

ОР + 8 см = 30 + 8 = 38 см

По построению распределяем 38-26 = 12 см.

12 = 4,6 + 4,6 + 2,8

Посадка по окату получена 4,5 см.

Основа может быть использована для построения пиджаков, пальто.

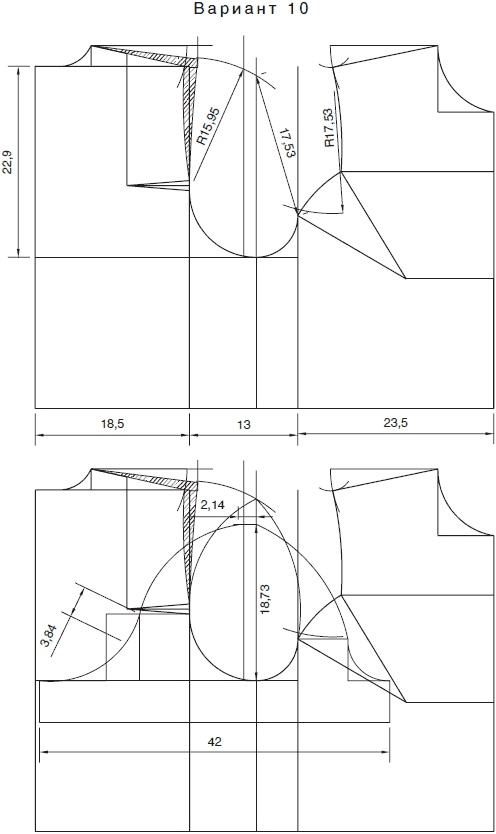

Чертеж «Фигура 6. Вариант 10»

Вариант 10. Основа лифа с прибавками взята как в варианте 9, но увеличена глубина проймы. Это даст возможность увеличить прибавку к обхвату рукава.

Фигура 6

Мерки:

ДСТ = 40,5 + 0,5 = 41; ДС = 43 + 0,5 = 43,5;

ДПЛ = 43 + 0,5 = 43,5; ШС = 17,5 + 1 = 18,5;

ШПР = 11,5 + 1,5 = 13; ШГ = 22,5 + 1 = 23,5;

ШК = 18,3; ЦГ = 10 + 0,5 = 10,5;

ВГ = 15 + 0,5 = 15,5; ШПЛ = 11,5;

ВПК = 44,5; ОР = 30 + 12 = 42.

Выполняем построение основы лифа с прибавками.

ГЛПР = расч. + 3К = 22,9 см

Плечо по чертежу 12,9 см, то есть прибавка составила

12,9 – 11,5 = 1,4 см.

Вытачка на спинке закрыта. Находим вершину эллипса. Строим рукав.

ОР + 12 = 30 + 12 = 42 см

По построению распределяем

42 – 26 = 16 см

16 = 6 + 10 см

Посадка всего по окату 6 см. На 1 см шва посадка составляет 1,1 см, такая же, как и в других рукавах.

Основа может быть использована для построения пиджаков, пальто.

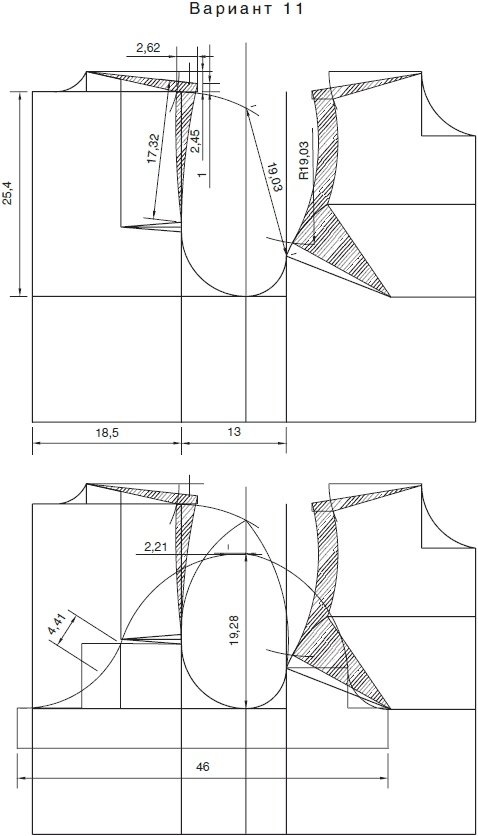

Чертеж «Фигура 6. Вариант 11»

Вариант 11. Основа лифа с прибавками, как в двух предыдущих вариантах, но глубина проймы увеличена еще на К.

Фигура 6

Это дало возможность взять очень большую прибавку к обхвату руки, 16 см.

ОР = 30 + 16 = 46 см

Выполняем построение основы лифа с прибавками. Плечо на спинке выдвигаем максимально за вертикаль проймы на 2 см.

Ширина плеча модельная составила 13,9 см, ширина по меркам 11,5 см, то есть для построения рукава мы расширили плечо на 2,4 см. Значение получено на данной фигуре.

Вверх плечо спинки поднимаем на 1 см. Плечо полочки приводим в соответствие с плечом спинки.

ГЛПР = расч. + 4К = 25,4 см

Находим пересечение дуг концов плечевых швов. Строим рукав.

Выбираем прибавку к обхвату руки.

ОР + 16 = 46 см.

По построению распределяем

46 – 26 = 20 см

20 = 7,6 + 7,6 + 4,8

Посадка по окату 6,6 см. На 1 см проймы приходится 1,1 мм посадки оката рукава.

Основу использовать для конструирования изделий свободных форм.

Мы рассмотрели последовательно 11 вариантов построения рукава на фигуру со средней полнотой руки. Мы пошагово прошли от минимального облегания по фигуре, возможного только на эластичной ткани, до максимально комфортного и свободного рукава. Постепенно увеличивая прибавки к основе и глубину проймы, мы получали возможность соответственно увеличивать прибавку к обхвату руки.

Дальнейшее занижение проймы для втачного рукава при средней полноте руки нежелательно.

Деление построений на 11 вариантов условно и сделано в учебных целях. Возможно еще множество правильных вариантов, которые находятся между ними.

Читать и прослеживать этот материал по книге, конечно, полезно, но для того, чтобы хорошо разобраться в конструировании рукавов, я бы посоветовала не только построить несколько конструкций на разные фигуры, а взять одну из фигур и постараться выжать из нее максимальное количество возможных вариантов построений рукавов. Тогда вы прочувствуете динамику изменений, увидите закономерности построения и поймете, какое количество «рычагов» при построении находится в ваших руках.
