Впрочем, отнюдь не недостатки этой боевой машины обусловили высокие потери 1941 года. Целый ряд боевых примеров, приведенных выше, убедительно доказывает, что при грамотном применении Т-26 мог эффективно противостоять и Pz.III, и Pz.IV, и не только в 1941-м, но и в 1942 году.

Колесно-гусеничный танк БТ-2 был разработан в 1931 году специальным КБ ХПЗ под руководством военинженера 2-го ранга М. Н. Тоскина, а затем А. О. Фирсова. В качестве прототипа использовался американский танк М.1940 конструктора Джона Уолтера Кристи. Приказом Реввоенсовета СССР от 23 мая 1931 года танк был введен в систему автобронетанкового вооружения Красной Армии в качестве быстроходного истребителя. Его серийное производство было организовано в 1932–1933 годах на Харьковском паровозостроительном заводе (ХПЗ) им. Коминтерна. Башни и броневые листы корпуса машины изготавливались на Ижорском и Мариупольском заводах. Всего было изготовлено 620 танков БТ-2.

Танк имел классическую схему компоновки, которая предусматривала четыре отделения: управления, боевое, моторное и трансмиссионное. Механик-водитель располагался в центре отделения управления в носовой части корпуса, командир находился во вращающейся башне и выполнял одновременно обязанности наводчика орудия и заряжающего. На машинах, которые имели артиллерийское вооружение, в состав экипажа входили три человека. Наведение пушки или пулемета по вертикали производилось с помощью плечевого упора. Углы вертикального наведения пушки составляли от -8° до +25°. Бронебойный снаряд имел начальную скорость 700 м/с и на дальности 1500 м пробивал по нормали 13-мм броню. Вращение башни осуществлялось вручную с использованием планетарного механизма поворота башни. Боекомплект танка состоял из 92 выстрелов к пушке и 2709 патронов к пулемету.

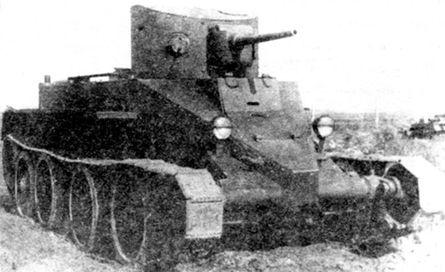

Колесно-гусеничный танк БТ-2

В течение четвертого квартала 1933 года из-за отсутствия пушек 440 машин этой модификации были выпущены с пулеметными установками ДА-2, состоявшими из двух спаренных 7,62-мм авиационных пулеметов ДА. В последующем предполагалось заменить их пушкой. Боекомплект машины составлял 2520 патронов, которые находились в 40 пулеметных дисках. Первоначально на части танков с установкой ДА-2 был сохранен пулемет ДТ, расположенный автономно справа в шаровой опоре. Из-за неудобства использования двух пулеметных установок автономный пулемет был впоследствии демонтирован и вместо него устанавливалась броневая заглушка.

Броневая защита танка БТ-2 — противопульная. Максимальная толщина броневых листов корпуса и башни составляла 13 мм. Соединение броневых деталей производилось заклепками. Корпус каркасного типа с двойными боковыми стенками, в носовой части имел сужение для обеспечения возможности поворота управляемых передних опорных катков при движении на колесном ходу. На танке устанавливалась башня цилиндрической формы.

В кормовой части корпуса находились моторное и трансмиссионное отделения. В моторном отделении вдоль продольной оси корпуса размещайся американский авиационный 12-цилиндровый четырехтактный карбюраторный двигатель «Либерти» мощностью 400 л.с. Этот двигатель жидкостного охлаждения имел V-образное расположение цилиндров с углом развала 45°. Емкость топливных баков составляла 360 л. Запас хода достигал достигал: на гусеничном ходу — 120 км, на колесном — 200 км.

Танк мог двигаться или на гусеничном, или на колесном ходу. Переход с одного типа движителя на другой производился за 30 мин. с выходом экипажа из машины. При движении на гусеницах передние (управляемые) опорные катки блокировались в нейтральном положении. Поворот машины при движении на гусеничном ходу осуществлялся с помощью двух рычагов управления, расположенных слева и справа от сиденья механика-водителя. При движении на колесном ходу гусеницы разделялись на звенья, укладывались на надгусеничные полки и крепились к ним кожаными ремнями. Задние опорные катки были ведущими, а передние — управляемыми.

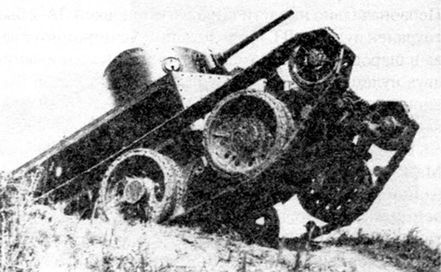

Колесно-гусеничный танк БТ-2 преодолевает препятствие

Передача мощности на ведущие задние опорные катки колесного хода осуществлялась с помощью двух шестеренчатых редукторов (гитар), ведущие шестерни которых крепились на осях ведущих колес гусеничного движителя. Картер гитары выполнял роль балансира ведущего катка колесного хода.

Подвеска танка — индивидуальная, пружинная. Двойные борта корпуса с наружными съемными броневыми листами защищали упругие элементы подвески от повреждений. Со стороны каждого борта находилось по четыре обрезиненных опорных катка большого диаметра (813 мм). Направляющие и ведущие колеса гусеничного движителя имели наружную амортизацию. Крупнозвенчатая гусеница, состоявшая из 46 траков (23 с гребнем и 23 плоских), имела гребневое зацепление с ведущим колесом. Ширина трака гусеницы составляла 260 мм.

Средств радиосвязи машина не имела. Осенью 1933 года были проведены испытания радиостанции 71-ТК, установленной в танк БТ-2. Результаты испытаний показали неудовлетворительную работу радиостанции из-за помех от системы зажигания, и поэтому дальнейшие работы по установке ее в танк были прекращены.

В 1931–1932 годах КБ завода была разработана модификация танка БТ-2 — танк БТ-3, который отличался от предыдущего переходом с дюймовой резьбы на метрическую. В войсках эта модификация сохранила свое прежнее название — БТ-2.

Танк БТ-2 послужил базовой машиной при разработке и создании опытного танка БТ-2-ИС, химического танка ХБТ-2, мостоукладчика СБТ. Кроме того, на опытных танках БТ-2 испытывались оборудование для подводного вождения и различные инженерные приспособления для преодоления препятствий.

Колесно-гусеничный танк БТ-5 был разработан в 1932 году в КБ ХПЗ под руководством А. О. Фирсова. Он представлял собой модернизированный танк БТ-2. Танк был поставлен на серийное производство в марте 1933 года и выпускался в Харькове больше года. В конце 1934 года выпуск его был прекращен в связи с переходом завода на выпуск танка БТ-7. Всего в войска поступило 1884 танка БТ-5.

БТ-5 отличался от танка БТ-2 размещением экипажа, состоящею из трех человек, конструкцией двухместной башни с кормовой нишей, вооружением и двигателем.

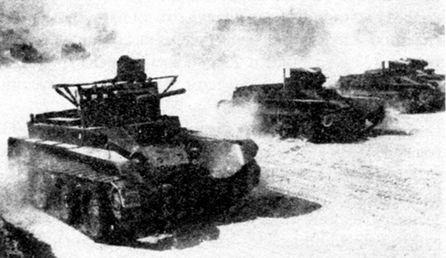

Танк БТ-5 (на переднем плане) и БТ-2 с пулеметным вооружением на маневрах. 1935 год

Танк был вооружен 45-мм танковой пушкой 20К обр. 1932 г. и спаренным с ней 7,62-мм пулеметом ДТ. Бронебойный снаряд пушки имел начальную скорость 760 м/с и на дальности 1000 м пробивал по нормали 37-мм броню. На дальности 2500 м этот показатель снижался до 20,8 мм. Командир танка (он же наводчик) располагался в башне слева от пушки, заряжающий — справа от нее. Для прицельной стрельбы использовались перископический прицел ПТ-1 и телескопический — ТСМФ. Углы наведения спаренной установки по вертикали составляли от -8° до +25°. Для наблюдения за полем боя в бортах башни имелись смотровые щели со стеклоблоками триплекс, а также два круглых отверстия для стрельбы из револьвера, закрываемых броневыми пробками. Боекомплект пушки составлял 115 выстрелов для линейного танка и 75 выстрелов — для танка с радиостанцией. Боекомплект пулеметов состоял из 2709 патронов, которые находились в 43 пулеметных дисках.
