По немецким данным, летом и осенью 1941 года Вермахт захватил чуть более 1000 орудий Ф-22, около 150 во время боев под Москвой и более 100 — в ходе летнего наступления 1942 года. Первоначально немцы использовали их в оригинальном виде в качестве полевых орудий, присвоив им название 7,62 cm FK 296 (r). Но в конце 1941 года немецкие инженеры, изучив орудие, выяснили, что оно имеет большой запас прочности. В результате к концу года был разработан проект модернизации Ф-22 в противотанковую пушку 7,62 cm PaK 36 (r).

Немцы начали с того, что ограничили угол возвышения 18°, вполне достаточными для противотанковой пушки. Кроме того, были модернизированы противотанковые устройства, в частности исключен механизм переменного отката. Кроме того, маховик вертикального наведения перенесли на левую сторону. Штатный щит немцы заменили на новый, своей конструкции — более низкопрофильный и двухслойный, обеспечивавший лучшую защиту орудийного расчета. Но самое главное — немецкие специалисты разработали для трофейной пушки новый выстрел. Советская гильза имела длину 385,3 мм и диаметр фланца 90 мм, новая немецкая гильза была длиной 715 мм с диаметром фланца 100 мм. Благодаря этому метательный заряд был увеличен в 2,4 раза. Под новый выстрел пришлось расточить камору, а для уменьшения силы отдачи установить дульный тормоз. Внешне 76-мм немецкий выстрел сильно напоминал 75-мм для пушки PaK 40, от которого, собственно, и была заимствована гильза. Поэтому в войска поступил циркуляр, требовавший обращать внимание на маркировку выстрелов, во избежание ошибок.

Говоря о модернизации пушки Ф-22, необходимо подчеркнуть, что немцы, в общем-то, никакой «Америки не открыли». То, что в конструкцию пушки заложены огромные резервы было известно с момента ее создания. По первоначальному проекту В. Г. Грабина пушка должна была получить новый мощный 76-мм выстрел и дульный тормоз. Опытный образец такого орудия был изготовлен и успешно испытан, но поддержки у руководства ГАУ не нашел. Командование Красной Армии посчитало производство нового выстрела нецелесообразным, так как на складах еще с Первой мировой войны хранились миллионы 76-мм выстрелов образца 1900 года. В результате конструкторам пришлось переделать орудие под старый выстрел, для которого дульный тормоз был уже не нужен. Так что немцы, оценив конструкцию пушки Ф-22, просто вернули ее к первоначальному проекту.

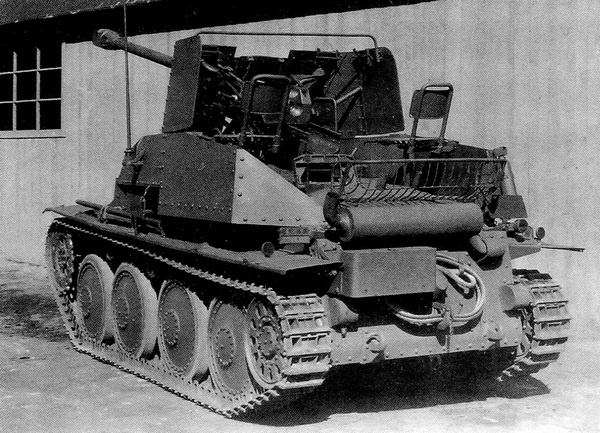

Истребитель танков Sd.Kfz.139 Marder III. Хорошо видны сиденья членов орудийного расчета, размещенные в положении по-походному.

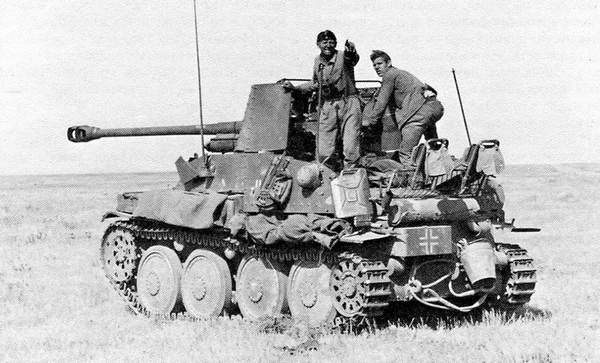

Самоходная установка Sd.Kfz.139 Marder III на огневой позиции в степи в окрестностях Сталинграда. Восточный фронт, август 1942 года. В бою сиденья снимались, а члены расчета вели огонь либо стоя, либо с колен.

После модернизации баллистические характеристики пушки существенно улучшились. Так, 76-мм советский бронебойный снаряд на дальности 100 м при угле встречи 90° пробивал броню толщиной 98 мм, а на дальности 1000 м — 82 мм. Немецкий 76-мм бронебойный снаряд PzGr 39, покидавший ствол с начальной скоростью 740 м/с, на дистанции 1000 м пробивал 107-мм броню. В свою очередь подкалиберный снаряд PzGr 40 имел начальную скорость 990 м/с и на дистанции 1000 м пробивал броню толщиной 130 мм!

Производство противотанковых пушек PaK 36 (r) началось в 1942 году. Сдача их Вермахту велась вплоть до весны 1943 года, а для самоходной артиллерии — до 1944 года. Всего же Вермахт получил около 560 орудий в буксируемом варианте и 894 в варианте для САУ.

В январе 1942 года прототип САУ с использованием базы танка Pz.38 (t) и вся документация по его переделке были отправлены из Берлина в Прагу. Первая самоходка 7,62 cm PaK (r) auf Pz.38 (t) Marder III (Sd.Kfz.139) выехала из сборочного цеха 10 апреля.

Вращающаяся башня танка и подбашенный лист крыши корпуса были заменены неподвижной низкопрофильной клепаной рубкой (уже изготовленные башни нашли применение на фортификационных сооружениях). Рубка собиралась из бронелистов толщиной 14,5 и 6 мм. В рубке смонтировали крестообразный лафет для вращающейся части пушки Ф-22, прикрытой клепаным П-образным щитом толщиной 14,5 мм. Орудие имело горизонтальные углы обстрела 21° влево и вправо от продольной оси танка. Вертикальные углы наведения колебались в пределах от -6° до +18°. Для стрельбы использовался телескопический прицел Pakzielfernrohr ZF 3x8°. Для фиксации качающейся части пушки при движении машины использовались два стопора: откидной кронштейн, смонтированный на лобовом листе рубки, и стопор казенной части, размешенный в боевом отделении. Наводчик и заряжающий, почти полностью не защищенные от обстрела, располагались на откидных металлических сиденьях над моторным отделением; механик-водитель и радист остались в передней части корпуса на своих штатных местах. Из прежнего вооружения танка Pz.38 (t) сохранился 7,92-мм курсовой пулемет MG 37 (t) (ZB vz.37) в лобовом листе корпуса. Боекомплект пушки состоял из 30 артвыстрелов, пулемета — из 1200 патронов.

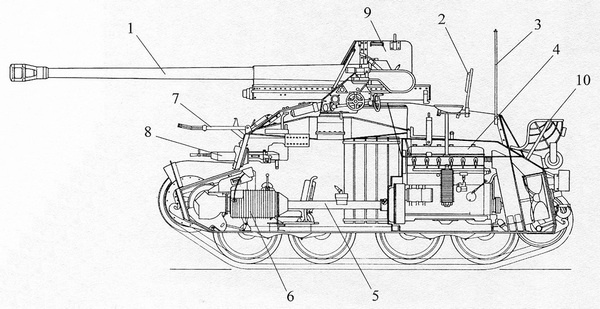

Компоновка САУ Sd.Kfz.139:

1 — 76-мм пушка PaK 36 (r); 2 — сиденье члена экипажа; 3 — антенна; 4 — двигатель; 5 — карданный вал; 6 — коробка передач; 7 — стопор пушки по-походному; 8 — курсовой пулемет; 9 — щит пушки; 10 — кормовое ограждение.

Следует отметить, что при переделке в самоходку компоновка танка Pz.38 (t) не изменилась: отделение управления по-прежнему находилось впереди, боевое — в середине, а моторное — в кормовой части корпуса. На первых 194 машинах, изготовленных на шасси танков Pz.38 (t) Ausf.G, были установлены двигатели Praga ЕРА мощностью 125 л. с. (92 кВт). При изготовлении остальных самоходок использовались танки Pz.38 (t) Ausf.Н, оснащенные двигателями Praga ЕРА II мощностью 140 л. с. (103 кВт).

Крутящий момент от двигателя к коробке передач передавался с помощью многодискового главного фрикциона сухого трения и карданного вала. Коробка передач Praga-Wilson TN100 — планетарная, пятискоростная (5+1), с предварительным выбором передач. Перед коробкой передач располагались дифференциал, бортовые фрикционы, бортовые передачи и тормоза.

В качестве средства связи использовалась радиостанция Fu Spr «d».

Масса боевой машины составляла 10,67 т. Экипаж состоял из четырех человек. САУ развивала максимальную скорость по шоссе 42 км/ч, запас хода достигал 185 км.

С апреля по октябрь 1942 года фирма ВММ изготовила 344 самоходных орудия Marder III с 76-мм пушкой. Темп производства значительно возрос после прекращения выпуска танка Pz.38 (t) 20 июня 1942 года. С этого момента завод ВММ полностью перешел на выпуск САУ.

Было решено выделить часть истребителей танков для Африканского корпуса, что потребовало разработки тропического варианта. Весной 1942 года фирма Alkett успешно испытала танк Pz.38 (t), оснащенный специальными противопылевыми фильтрами, которые затем стали устанавливать на «мардеры».
