Чтобы понять, сколько материала пойдет в отход или придется наращивать – из длины профиля вычтите высоту помещения. Не пугайтесь слова «отход» – вы сможете использовать обрезки профиля для окантовки дверных либо оконных проемов. Пригодятся они и для устройства усиливающих конструкцию поперечных креплений.

Для того чтобы сформировать каркас, понадобятся два направляющих профиля. Чтобы узнать, какой вам нужен размер профиля, полученный в результате замера периметр стен умножьте на 2, а затем разделите на цифру, соответствующую метражу профиля, который вы будете покупать. Это и есть метраж материала, нужного для выполнения облицовки. Остается вычесть из данного показателя размер проемов. Количество стоек и направляющих зависит от планировки вашего помещения и схемы конструкции.

Прямой подвес (металлическая сборка из спинки, крепящейся к стене или потолку, и перфорированных полок) необходим для крепления к подготовленному основанию стены по вертикали с шагом 1,5 м. На подвесы затем монтируются специальные профили, а уже к ним – гипсокартонные листы.

Прежде чем приступить к креплению направляющих профилей, с помощью красящего шнура отбиваем линии, по которым они будут располагаться. С помощью отвеса переносим разметку на потолок. В процессе разметки линий расположения вертикальных стоечных профилей и мест их крепления соблюдаем расстояние между стоечными профилями, соответствующее ширине купленных гипсокартонных листов. Пропорция такова: например, при ширине 1200 мм выдерживаем шаг 600 мм.

Отверстия под крепеж сверлим в намеченных точках заранее, выбрав диаметр сверла с победитовым наконечником соответственно диаметру пластмассовых дюбелей (рис. 3.4).

Рис. 3.4. Сверление в профиль отверстий под дюбель

Крепя к стенам прямые подвесы, наклеиваем на «подошвы» направляющих и стоечных профилей полиуретановую (либо пенорезиновую) ленту-уплотнитель (рис. 3.5). Это гарантирует хорошую звукоизоляцию.

Временно закрепляем направляющие профили вдоль линий разметки на полу и на потолке, просверлив отверстия под дюбели. Каждый профиль фиксируется как минимум тремя дюбелями. Крепление направляющих профилей к полу и потолку также осуществляется дюбель-гвоздями. Стоечные профили устанавливаются в направляющие с помощью шурупов либо же за счет просечек с отгибанием. Направляющие профили при этом служат основой для стоечных профилей. Вставляем направляющие профили в стоечные поочередно, загибая вокруг них концы прямого подвеса. Строгость вертикали проверяем уровнем до того, как полки профиля и подвес будут соединены шурупами-саморезами. Далее соединяем направляющие профили на потолке и полу со стоечными профилями, используя винты-саморезы (рис. 3.6–3.9). Только после окончательной подгонки каркаса можно приступать к разводке труб и электропроводки (для них в спинках стоечных профилей есть специальные отверстия).

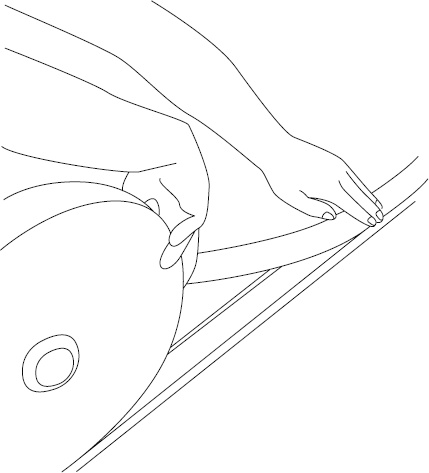

Рис. 3.5. Наклейка уплотнительной ленты на профиль

Гипсокартонные листы крепятся к готовому каркасу с помощью шурупов-саморезов с шагом примерно 250 мм. В случае двухслойной облицовки увеличиваем расстояние между шурупами крепления первого слоя до 75 см.

Наиболее рационально осуществлять монтаж гипсокартонных листов на стоечные профили в направлении их видимой части. Вворачиваем шурупы-саморезы в полку профиля сначала ближе к спинке, затем – у противоположного края (в противном случае полка профиля может загнуться внутрь).

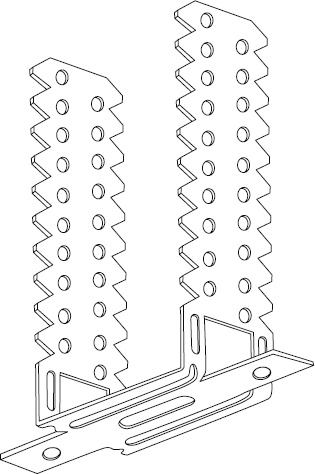

Рис. 3.6. Прямой подвес

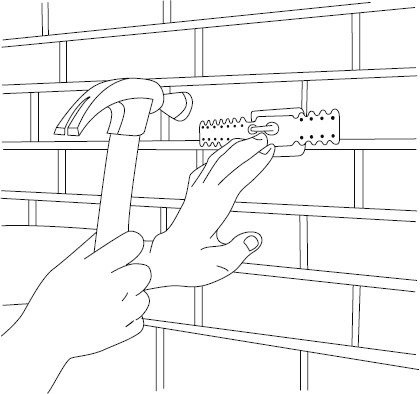

Рис. 3.7. Крепление прямого подвеса к черновой стене

Рис. 3.8. Сборка верхнего направляющего профиля

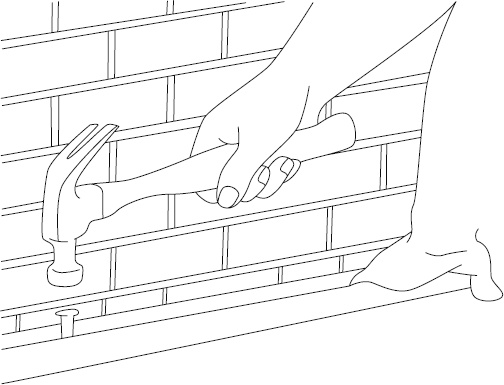

Рис. 3.9. Крепление направляющего профиля дюбелем

Подразумевается, что к началу монтажа боковые кромки всех гипсокартонных листов выровнены и подогнаны по размерам. Разметить листы следует в последовательности, в какой будет производиться установка.

Если в процессе раскроя не удалось избежать горизонтальных швов, смещаем их по высоте относительно друг друга. Допустимо, чтобы горизонтальные швы приходились на металлический профиль, и категорически нельзя, чтобы шов оказался на стойках, к которым крепится дверная коробка. Дойдя до дверного или оконного проема, устанавливаем полку профиля так, чтобы она совпадала с границей проема.

Каркасная основа пригодна не только для облицовки относительно ровных поверхностей. С ее помощью можно создать всевозможные гнутые криволинейные конструкции. В таком случае вам понадобятся гипсокартонные листы шириной до 600 мм, а радиус сгибания вы сможете довести до 1 м, монтируя изогнутые листы на специальных изогнутых металлических профилях с помощью специально подобранного крепежа.

В случае, когда речь идет о двухслойной облицовке гипсокартонными листами, сначала к каркасу крепится первый слой обшивки, затем швы между гипсокартонными листами затираются шпатлевкой на гипсовой основе, а затем вразбежку укладываются листы второго слоя – прикручиваются шурупами либо прибиваются гвоздями. Перед укладыванием второго слоя первый дополнительно крепится шурупами либо гвоздями (рис. 3.10, 3.11).

Для обшивки стен используется стеновой гипсокартон толщиной 12,5 мм либо этой же толщины влагостойкий или огнестойкий гипсокартон, в зависимости от ситуации и требований к помещению. Каркас, на который впоследствии монтируется гипсокартон, как правило, собирается из двух видов профилей – стоечного CD-60 и направляющего UD-27. Прежде чем приступить к разметке, определим на стене самое выступающее место. Для этого нужно пройтись уровнем, сначала вертикально, чтобы просмотреть, в какую сторону завалена стенка, а после горизонтально – на предмет выявления переломов и выступающих частей. Когда самая выступающая точка определена, переносим ее вертикально на пол, добавляем к ней ширину направляющего профиля UD-27 (27 мм) и запоминаем, что данный профиль не должен подходить к стене ближе этой отметки, иначе какой-то из стоечных профилей будет упираться в выступающую часть стены.

Если нет чертежа, в котором явно указано, как должна проходить стенка, и нет требований, чтобы все углы в помещении равнялись 90°, то направление можно определить с помощью малярного шнура, растянув его вдоль стенки и отмерив приблизительно одинаковые расстояния от стенки и концов шнура. Шнур не должен перемещаться за отметку выступающей части стены либо отходить от нее.
