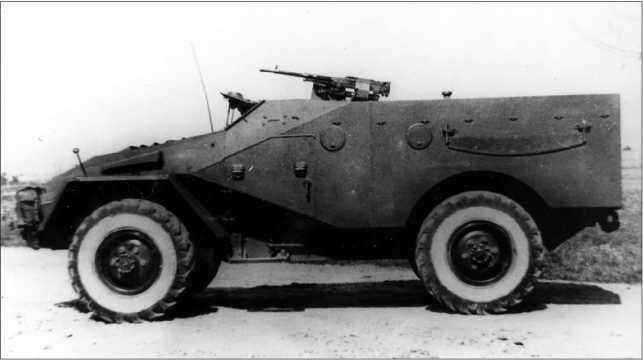

Серийный бронетранспортер БТР-40.

В конце 1950 года на Горьковском автозаводе имени Молотова началось серийное производство БТР-40, а его создатели были удостоены Сталинской премии. Броневые корпуса изготавливал Муромский паровозоремонтный завод.

Компоновка БТР-40 — автомобильная классическая (с кабиной за двигателем). В бронетранспортере имеются три отделения — моторное, управления и боевое (десантное).

Моторное отделение расположено в передней части корпуса. В нем размещены: двигатель с вентилятором и электрооборудованием, водяной и масляный радиаторы, пусковой подогреватель, масляный и топливный фильтры, лебедка. Доступ в моторное отделение осуществляется: к двигателю и радиатору — через верхний люк, к лебедке — через передний в наклонном листе корпуса. Оба люка закрываются броневыми крышками. В крышке люка над двигателем и в бортовых наклонных листах корпуса имеются жалюзи для выхода горячего воздуха из моторного отделения. В нижней лобовой части моторного отделения имеются жалюзи, через которые поступает основной поток воздуха для охлаждения радиатора.

Отделение управления находится за моторным в открытой части корпуса. В нем размещены: органы управления бронетранспортером, приборы наблюдения, контрольно-измерительные приборы, радиостанция, сиденья водителя (слева) и командира (справа), аккумуляторная батарея (под сиденьем водителя), бензобак (в нише под сиденьем командира), бачок с запасным маслом для двигателя, огнетушитель и воздухоочиститель. Справа от сиденья командира и слева от сиденья водителя в нижнем поясе корпуса имеются боковые двери, открывающиеся на петлях наружу.

Боевое (десантное) отделение расположено за отделением управления, в средней и кормовой частях корпуса. В боевом отделении размещены: пулемет СГМБ, кронштейны для установки пулеметов СГМБ и ДПМ (устанавливается со специальным переходником), ракетница, клипсы для крепления двух автоматов АК-47, а также укладка боекомплекта, сиденья на восемь человек десанта, ЗИП, аптечка и задний бензобак (у правого борта под сиденьем десанта).

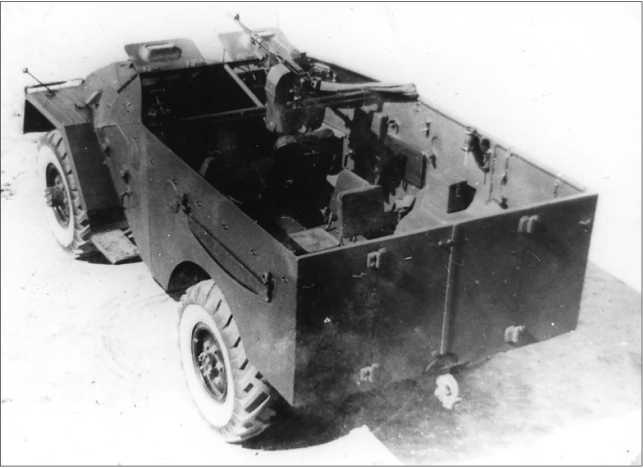

Вид на боевое (десантное) отделение бронетранспортера.

Корпус бронетранспортера сваривался из катаных броневых листов. Толщина лобовых листов составляла 10–15 мм, бортовых — 8–9 мм, кормовых — 7 мм. В наклонных листах передней части корпуса над дверными проемами имеются смотровые щели, которые закрываются изнутри машины броневыми заслонками. В вертикальных бортовых листах имеется по два круглых лючка для наблюдения и стрельбы из личного оружия десанта. Лючки закрываются крышками. Люки лобового листа перед водителем и командиром имеют броневые крышки, прикрепленные к листу на двух петлях. В крышках установлены приборы наблюдения со стеклоблоками триплекс. В походном положении крышки люков могут быть открыты и закреплены на вертикальных стойках. Для наблюдения вне боевой обстановки при открытых крышках люков на их проемы устанавливаются ветровые стекла в металлической оправе с резиновыми уплотнениями. Ветровые стекла снабжены электростеклоочистителями. При закрытых крышках люков ветровые стекла укладываются в специальные карманы, расположенные внутри бронетранспортера. Для посадки и высадки десанта в кормовом листе корпуса имеется двухстворчатая задняя дверь.

Бронетранспортер вооружен 7,62-мм пулеметом СГМБ, который устанавливается с помощью штатного станка, состоящего из вертлюга, сектора и постели. Для крепления пулеметной установки на бронетранспортере имеются четыре вертлюжных кронштейна: лобовой (основной), размещенный на лобовом листе, боковые — на правом и левом бортах и задний — на кормовом листе корпуса. Внутри бронетранспортера предусмотрена укладка для сигнального пистолета, гранат и двух автоматов АК-47, являющихся личным оружием экипажа. Боекомплект пулемета (1250 патронов) снаряжен в ленты и уложен в пять патронных коробок. Четыре коробки размещены в специальной укладке в боевом отделении у правого борта корпуса, а одна — в гнезде корзинки на вертлюге пулеметной установки. В бронетранспортере также укладывались восемь ручных осколочных и две противотанковые гранаты.

На бронетранспортере установлен 6-цилиндровый четырехтактный карбюраторный двигатель жидкостного охлаждения ГАЗ-40 мощностью 78–80 л.с. при 3400 обмин. Емкость топливного бака составляла 120 л.

Механическая силовая передача включает в себя однодисковое сцепление сухого трения, четырехступенчатую коробку передач, раздаточную коробку с демультипликатором, две главные передачи с дифференциалами и полностью разгруженные полуоси передних и задних колес. Передние полуоси имеют шарниры равных угловых скоростей. Ножной колодочный тормоз с гидравлическим приводом действует на все четыре колеса. Ручной дисковый или барабанный тормоз установлен на валу раздаточной коробки и имеет механический привод. Рулевой механизм — глобоидальный червяк с двойным роликом.

Одинарные дисковые колеса со съемными бортовыми кольцами снабжены пневматическими шинами размером 9,75–18. Колесная формула 4x4. Подвеска состоит из четырех полуэллиптических рессор и четырех гидравлических поршневых амортизаторов двустороннего действия. По сравнению с ГАЗ-63 колесная база бронетранспортера сокращена до 2700 мм.

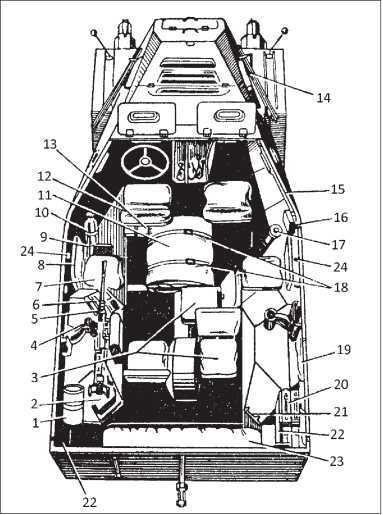

Отделение управления и боевое отделение:

1 — ЗИП пулемета; 2 — крепление противотанковых гранат; 3 — откидные сиденья десанта; 4 — бортовой кронштейн пулемета; 5 — пулемет в походном положении; 6 — крепление ручных гранат; 7 — подушка сиденья десанта; 8 — спинка сиденья десанта; 9 — сумка с инструментом водителя; 10 — огнетушитель ОУ-2; 11 — укладка тента, брезента для укрытия машины, подстилочного брезента, утеплительного чехла, запасных камер; 12 — сиденье водителя; 13 — бачок с запасным маслом; 14 — дуга тента; 15 — укладка антенны; 16 — медицинская аптечка; 17 — наливная горловина заднего бензинового бака; 18 — ремни крепления тента и брезента; 19 — запасной ствол пулемета; 20 — патронные коробки; 21 — поручень; 22 — укладка ветровых стекол; 23 — трехместное сиденье десанта; 24 — держатели автоматов АК-47.

В передней части бронетранспортера установлена лебедка с отбором мощности от коробки передач. Сила тяги лебедки 4500 кгс, длина троса 75 м.

Практически одновременно с БТР-40 шла разработка его модификации, получившей обозначение БТР-40А. По сути, она представляла собой зенитную самоходную установку.

Зенитная установка ЗТПУ-2 была смонтирована на постаменте в десантном отделении и состоит из двух пулеметов КП В калибра 14,5 мм. Максимальный угол возвышения пулеметов +90°, склонения -5°. Для стрельбы по наземным целям имелись телескопический прицел ОП-1-14, по воздушным — коллиматорный прицел ВК-4. Боекомплект — 1200 патронов. Установка управлялась одним наводчиком с помощью механического ручного привода. В состав расчета входили два заряжающих (по одному на пулемет). Эффективный огонь обеспечивался по воздушным целям, летящим со скоростью до 600 км/ч на высоте 500-1000 м. Горизонтальная дальность эффективного огня составляла 2000 м.
