В маске имеются четыре окна: среднее, большое — для ствола пулемета КП ВТ, под ним малое — для трубы гильзоотвода КПВТ, левое — для прицела ПП-61АМ и правое — для ствола пулемета ПКТ. В левое окно вмонтировано защитное стекло. У правого окна приварена труба с кронштейном и усилителями, к которым крепятся коробкодержатель и лоток патронной ленты пулемета КПВТ. Между верхней частью маски и крышей башни установлен уравновешивающий механизм, предназначенный для обеспечения плавного движения качающейся части установки в вертикальной плоскости.

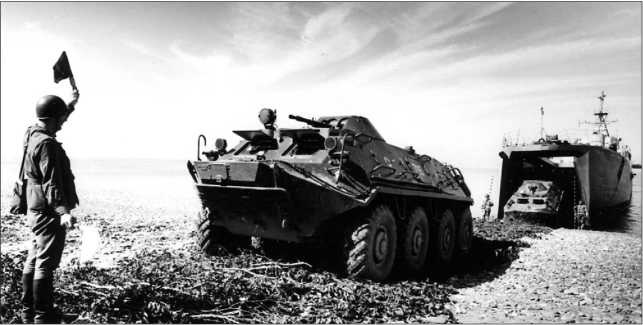

Погрузка техники в десантный корабль. Закавказский военный округ, октябрь 1973 года.

Несущей частью пулеметов и всех основных узлов и механизмов качающейся части установки: амортизаторов, консоли, механизма перезаряжания КПВТ, каретки ПКТ, коробкодержателей, гильзозвеньеотводов и гильзозвеньесборника, является люлька. Она представляет собой жесткую сварную раму и крепится к маске.

Основу вооружения БТР-60ПБ составляет крупнокалиберный пулемет Владимирова. Пулемет ПКТ может рассматриваться лишь как вспомогательное оружие. Пулемет КП В был разработан в 1944 году. Может использоваться в качестве пехотного, зенитного и танкового (бронетранспортерного). Пехотный вариант пулемета на колесном станке был принят на вооружение в 1949 году под обозначением ПКП (пулемет крупнокалиберный пехотный). В 1955 году колесный станок заменили на более легкий и совершенный треножный. Танковый вариант пулемета, имеющий обозначение КПВТ (крупнокалиберный пулемет Владимирова танковый) снабжен электроспуском и импульсным счетчиком выстрелов. Кожух ствола расширен, для облегчения обслуживания пулемета. Первоначально пулемет КПВТ устанавливался на отечественных тяжелых танках Т-10 в башне в спаренной установке со 122-мм пушкой. С 1965 года КПВТ — основное оружие отечественных колесных бронетранспортеров. Автоматика пулемета использует энергию отдачи ствола при его коротком ходе. Темп стрельбы — 550–600 выстр./мин. Питание пулемета — из металлической нерассыпной ленты с замкнутым звеном, составляемой из кусков по 10 звеньев. Куски соединяются между собой патроном во время снаряжения ленты, и во время стрельбы распадаются. Боекомплект БТР-60ПБ — 500 патронов (10 лент по 50 патронов в каждой). Подача ленты двусторонняя, ее можно изменить с левой на правую и наоборот. Режим огня — непрерывный. Масса тела пулемета — 7,5 кг. Прицельная дальность стрельбы прямой наводкой — 2000 м. Пулемет используется для борьбы с легкобронированными наземными целями, огневыми точками и целями, расположенными за легкими укрытиями полевого типа, с низколетящими самолетами и вертолетами.

Выдающейся огневой мощью, сочетающей скорострельность станкового пулемета с бронебойным действием противотанкового ружья, пулемет КП В обязан патрону, под который он был создан. Этот патрон с бронебойно-зажигательной пулей со стальным сердечником Б-32 разработали в 1938 году для отечественных противотанковых ружей и приняли на вооружение в 1941 г… Во время Великой Отечественной войны этот патрон использовался для стрельбы из отечественных противотанковых ружей ПТРД и ПТРС. Большая мощность патрона и высокая пробивная способность пули значительно превосходили существовавшие иностранные образцы и делали перспективной идею создания противотанкового пулемета. 14,5-мм патрон в полтора-два раза превосходил по энергетике состоявшие на вооружении другие крупнокалиберные патроны, в том числе и отечественный 12,7-мм к пулемету ДШК обр. 1938 г.

Общее устройство бронетранспортера БТР-60ПБ:

1 — отделение управления; 2 — ИК-прожектор ОУ-ЗГА-2; 3 — пулемет КПВТ; 4 — башня; 5 — крышки лючков для стрельбы из личного оружия; 6 — крышка десантного люка; 7 — смотровой прибор десанта МК-4Н; 8 — фильтровентиляционная установка; 9 — двигатель; 10 — водомет; 11 — торсион подвески; 12 — амортизатор; 13 — сцепление; 14 — коробка передач; 15 — раздаточная коробка; 16 — колесный редуктор и тормоз; 17 — лебедка; 18 — волноотражательный щит.

Для наиболее полной реализации потенциала патрона по бронепробиваемости в 1941 году в дополнение к обычной была принята и специальная бронебойно-зажигательная пуля БС-41, имевшая твердосплавный (металлокерамический) бронебойный сердечник из карбида вольфрама. Такой сердечник значительно тверже и тяжелее сердечника из стали. Пуля БС-41 по бронепробиваемости в два раза превосходит обычную бронебойно-зажигательную пулю Б-32, пробивающую 30-мм броневую плиту с дистанции 500 м по нормали. Для стрельбы из пулемета также могут использоваться патроны с бронебойно-зажигательно-трассирующей пулей БЗТ (со стальным сердечником), бронебойно-зажигательно-трассирующей специальной пулей БСТ (с твердосплавным сердечником), пристрелочно-зажигательной (разрывной) пулей ПЗ и зажигательной мгновенного действия МДЗ. В 1989 году пуля БС-41 была модернизирована и получила обозначение БС.

Пуля БС с дистанции 500 м пробивает плиту из броневой стали толщиной до 50 мм. Среди других систем стрелкового оружия пулемет Владимирова по огневой мощи не имеет равных на поле боя. Счетверенная зенитная установка пулеметов КПВ, например, при суммарном темпе стрельбы в 2400 выстр./мин, при необходимости переведенная в положение для стрельбы по наземным целям, может за несколько секунд превратить трехосный армейский грузовик в пылающий разрушенный остов, просевший в темную маслянистую лужу. Дульная энергия пулемета составляет 32 000 Дж, и попадание пули в любую часть тела человека практически всегда смертельно, причем любое попадание в конечность ведет к ее отрыву. КПВТ — это, без сомнения, легендарное оружие, которое узнается по одному звуку стрельбы.

Что касается 7,62-мм пулемета ПКТ (пулемет Калашникова танковый), то он был принят на вооружение в 1962 году и поступил на смену пулемету СГМТ. Начальная скорость пули со стальным сердечником составляет 865 м/с, темп стрельбы — 650–700 выстр./мин. Боекомплект ПКТ состоял из 2000 патронов (8 лент по 250 патронов в каждой). Пулемет ПКТ предназначен для стрельбы по живой силе противника и его огневым средствам на дальностях до 1500 м.

Отделение управления. Вид на рабочие места механика-водителя и командира машины.

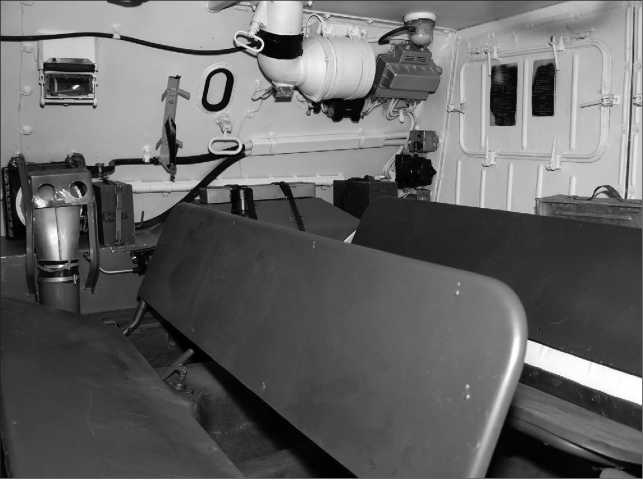

Десантное отделение. На стенке правого борта вверху — фильтровентиляционная установка.

Пулеметная установка БТР-60ПБ имеет горизонтальный угол обстрела 360°, вертикальный угол от -5° до +30°. Поворот башни осуществляется с помощью ручного привода.

Для прямой наводки в цель пулеметов КПВТ и ПКТ служит перископический прицел ПП-61АМ. Прицел имеет кратность увеличения 2,6 и поле зрения 23°.
