Сравнение ТТД броненосцев "Кашима" и "Катори"
Название		"Катори"	"Кашима"
Длина между перпендикулярами, м		128,02	129,54
Ширина, м		23,83	23,83
Осадка при нормальном запасе угля, м		8,23	8,08
Водоизмещение, т		16206	16663
Мощность машин, инд. л. с.		16000	15600
Скорость, уз		18,5	18,5
Запас	нормальный	750	750
угля ,т	полный	2200	2150
Артиллерия		4 х 305/45, 4 х 254/45, 12 х 152/45, 12 х 76, 3 х 47 мм, 6 Максима	4 х 305/46,7, 4 х 254/46,7, 12 x 152/47, 12 х 76, 3 х 47 мм, 6 Максима
Котлы		20 Никлосса	20 Никлосса

Основные конструктивные и баллистические данные орудий броненосца "Катори"

Калибр, мм		305	254	152
Длина, мм	общая орудия	14135,10	11800,84	7113,79
	канала ствола	13716,00	11430,00	6858,00
Вес	орудия с затвором, т	57,9	35,3	7,6
	снаряда, кг	385,56	226,80	45,36
Максимальное давление в каморе, т		17	17	17
Начальная скорость снаряда, м/с		871,73	859,54	883,92
Кинетическая энергия снаряда, кДж	у дульного среза	144102,91	82408,57	17426,26
	на дистанции 4 мили	56642,82	27469,52	2561,63

Приводятся данные, что на "Катори" толщина барбетов 305-мм орудий была 254-мм. Барбеты 254-мм орудий имели 152-мм броневую защиту лишь на своих верхних, неприкрытых участках и 51-мм броню в нижних, уже защищенных бортовым поясом частях. Боевая рубка имела 229-мм броню, а кормовая, где размещался управляющий стрельбой, 127-мм. Трубы, в которых размещались электрические кабели, шедшие из рубок, имели толщину соответственно 203 и 102 мм. Вход в боевую рубку "Катори" сделали, как и на английских кораблях, из штурвальной рубки, через люк в броневой крыше.

Состав вооружения "Катори", его размещение и варианты изменения были аналогичными с "Кашима". 305-, 254- и 152-мм орудия броненосца имели длину ствола 45 калибров. Три 47-мм пушки снабжались и шлюпочными станками, а 6 пулемётов Максима также могли быть применены как десантные и шлюпочные.

Во время испытаний артиллерии при проверке на скорострельность из 254-мм орудий сделали 5 выстрелов за 128 с и из 152-мм 8 выстрелов за 52 с.

Машины и котлы броненосца также изготавливал завод-строитель корабля. Как и у "Кашима", главные судовые механизмы состояли из двух 4-х цилиндровых машин тройного расширения с диаметрами цилиндров высокого, среднего и низкого давления 901,7; 1422,4; 1600,2 и 1600,2 мм и с ходом поршня 1219,2 м. Наружный диаметр гребного вала равнялся 457 мм, а внутренний 254 мм. Гребные винты были четырехлопастные, диаметром 5,26 м. 20 паровых котлов системы Никлосса размещались в трех изолированных кочегарных отделениях. 5 котлов состояли из 16 секций и 15 котлов из 15 секций (в каждой секции по 24 трубки). Полная поверхность нагрева составляла 4087,7 м, обща2 я площадь колосниковых решёток – 123,93 м . Две дымовых трубы имели высоту над уровнем колосниковых решёток 27,43 м. Диаметр передней трубы составил 3,89 м. Кормовая труба имела овальное сечение.

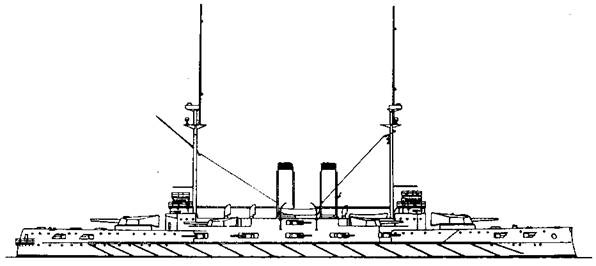

Броненосец "Катори".

(Наружный вид. 1908 г.)

У "Катори" передняя труба оказалась смещенной в корму, а задняя размещалась так же, как и у "Кашима", поэтому расстояние между ними было заметно меньше. Равенство диаметра носовой трубы с большой осью кормовой делало их на виде сбоку одинаковыми.
