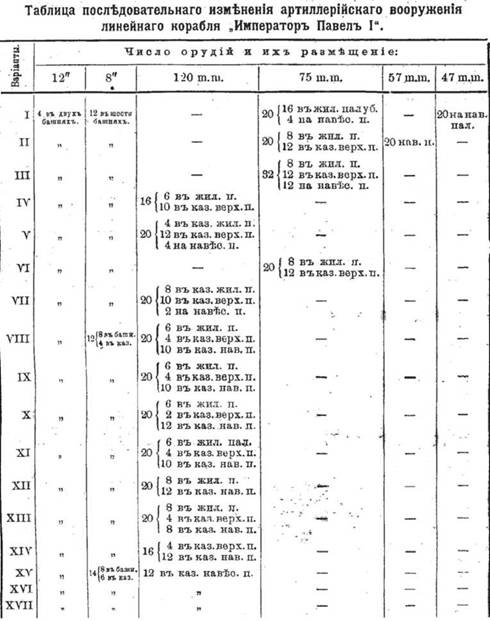

В следующих семи вариантах две средние 8-дм. башни заменены четырьмя 8-дм. орудиями на более легких палубных станках. Хотя такая перемена невыгодно отразилась на углах обстрела и нарушила однообразие 8 дм. установок, зато дала возможность использовать полученный выигрыш в весе на увеличение броневой защиты. Что же касается противоминной артиллерии, то она за это время, оставаясь численно постоянной, начинает постепенно, но очень нерешительно переходить из жилой палубы на навесную, к чему, несомненно, побудила печальная участь кораблей типа "Бородино", у которых 75-мм. орудия были установлены слишком близко к ватерлинии и в малозащищенных жилых палубах.

В последних трех вариантах, отличающихся друг от друга только в деталях бронирования, число 8 дм. казематных орудий увеличено с 4 до 6 за счет тех четырех 120 мм. орудий, которые по предыдущим проектам помещались в том же каземате, где были 8 дм. орудия. Таким образом, существующее вооружение отличается от первоначального тем, что, путем замены двух 8-дм. башен палубными установками, число 8-дм. орудий увеличено с 12 до 14, а противоминная артиллерия вынесена из жилой палубы в казематы на навесную, причем, хотя число противоминных орудий и уменьшено до 12, калибр их повышен с 75 до 120 мм. Вместе с тем значительно улучшена и броневая защита корабля.

Первоначальное бронирование корабля видно на приложенном чертеже и таблице.

Когда в 1905 году было решено перейти на 120-мм артиллерию, то чтобы сохранить осадку 26 фт. (для Суэцкого канала), постановили: избыток водоизмещения от артиллерийского вооружения покрыть утоньшением брони на вращающихся башнях: в 12дм. с 12 до 8дм., в 8дм. с 8 дм. до 7 и 6дм; кроме того, была уменьшена на 1 дм. толщина неподвижной брони, защищающей подачные трубы.

10-го октября 1905 г. подполковник А.Н. Крылов, состоя консультантом Балтийского завода, подал докладную записку о перебронировании всего корабля на основании опыта войны (см. приложение). Из 3-х предложенных им вариантов 2 были при условии уширения корабля на 3 фт. и один без такового, но в зачет увеличения углубления на 1 фт.

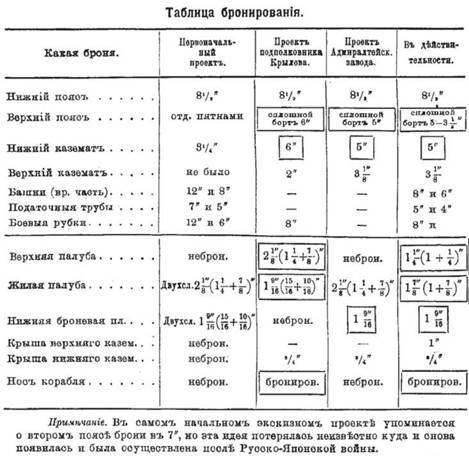

Помимо бронирования всего борта сплошным поясом брони, подполковник Крылов предложил снять броню нижней жилой палубы, как находящейся ниже ватерлинии, и взамен забронировать верхнюю палубу. Что касается жилой палубы, то он предлагал сделать скосы от нее к верхнему шельфу нижней бортовой брони и на эти скосы положить добавочные броневые листы. Несмотря на то, что Морской министр вполне согласился с проектами подполковника Крылова, все же проект этот в заседании М.Т. Комитета был отвергнут, а проект Адмиралтейского завода утвержден. Для того чтобы кратко и ясно себе представить всю картину этого сложного вопроса, здесь приведена таблица, показывающая разные варианты бронирования, причем подчеркнуты те элементы, которые были в конце концов осуществлены.

30 декабря 1906 года, т. е. через год после подачи проектов о перебронировании в М.Тех. Комитете было окончательно постановлено следующее: а) каземат 8 дм. орудия сделать 5 дм., б) нос и корму забронировать сплошь бронею 3 и 1/8 дм., в) нижнюю броневую палубу не разбронировывать, так как уже поздно; г) жилую палубу разбронировать в зачет бронирования верхней палубы, заменив два слоя в 2 и 3/8 дм. легкою бронею в 1 дм. и подстилкой 7/8 дм; д) забронировать котельные кожухи.

На всю указанную работу, к сметной стоимости линейного корабля "Император Павел I" — 13 624 000 руб., было сделано добавочное ассигнование в размере 500 000 руб. Вся описанная громадная работа перебронирования имела для корабля только одну небольшую отрицательную сторону, а именно, увеличение углубления корабля на 1 фт., причем надо полагать, что теоретически ход уменьшился на 3/4 узла. Метацентрическая высота хотя и уменьшилась с 5 ф. до 4 ф. и 4 3/4 дм, но осталась в пределах, совершенно безопасных. С другой стороны, перебронирование в такой значительной степени увеличило неуязвимость, что нет никакого сомнения, что в артиллерийском бою со своими сверстниками заграничных флотов, линейный корабль "Император Павел" в этом отношении будет всегда иметь весьма значительные преимущества.

Чтобы ответить на вопрос, кто автор этого перебронирования, стоит только взглянуть на приведенную выше таблицу. Из нее видно, что бронирование борта осуществлено согласно обоим проектам Адмиралтейского завода и подполковника Крылова, но в вопросе бронирования палуб и носа корабля осуществлены, исключительно, идеи последнего, горячо поддержанные бывшим начальником Балтийского завода генерал-майором Ратником.

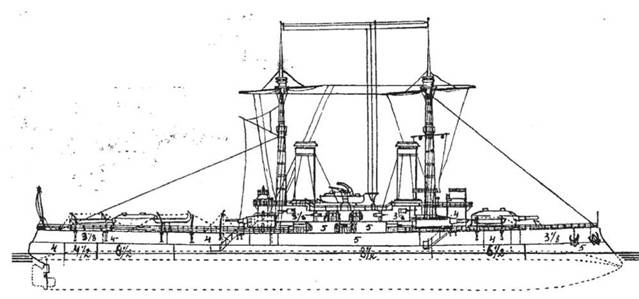

Линейный корабль "Император Павел I". 1910 г. (Боковой вид с указанием бронирования)

8 августа 1906 года

Плавучесть и остойчивость корабля обеспечивается надводною его частью. В бою небронированные части надводного борта настолько избиваются не только снарядами скорострельной артиллерии, непосредственно в них попавшими, но и осколками снарядов, что совершенно утрачивают водонепроницаемость, поэтому на броненосце, заслуживающем этого названия по сути дела, а не по внешности, бронирование должно быть таковым, чтобы оно в достаточной мере обеспечивало остойчивость и плавучесть при разбитых небронированных частях.

За меру такого обеспечения можно принять требование, чтобы броненосец не опрокидывался, получив пробоину в одно из машинных отделений, т. е. не терял бы остойчивости и при крене до 20–25°.

На броненосце „Император Павел I" пришлось по необходимости ввести ряд изменений первоначального проекта, которые вызовут переуглубление этого броненосца приблизительно на I фут. Вместе с тем Балтийским заводом сделано предположение об уши-рении корабля на 3 фута, сохраняя его углубление, чтобы избытком получающегося водоизмещения покрыть перегрузку.

Надлежит рассмотреть, в какой степени при сделанных предположениях обеспечивается боевая остойчивость корабля, т. е. та остойчивость, которую корабль имеет при разбитом надводном бронированном борте.

На чертеже изображены кривые плеч остойчивости броненосца "Император Павел I" при нормальной нагрузке, принимая начальную метацентрическую высоту в 5 фт., которую он имел по первоначальному проекту. При этом одна кривая относится к целому надводному борту, другая к тому случаю, когда небронированный борт будет разбит.
