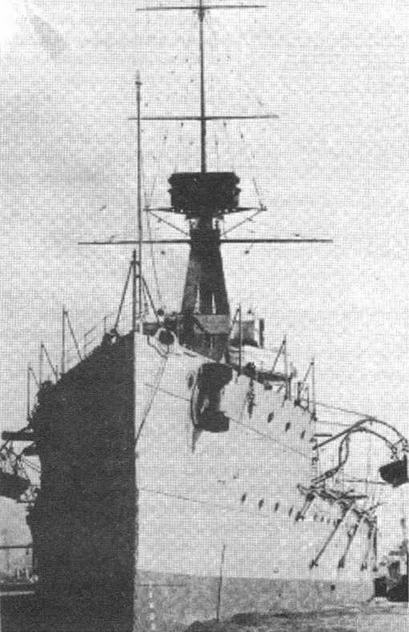

"Колоссус" во время ходовых испытаний. Март 1911 г.

Артиллерия. Согласно проекта артиллерия главного калибра линкора с индексом "К5" была полностью идентичной той, что нес на себе "Нептун" (небольшое исключение составило размещение двух бортовых башен, которые стали располагаться ближе друг к другу в диаметральной плоскости): десять 12-дюймовых (305-мм) 50-калиберных орудий "одиннадцатой" модели этого калибра, или Мк XI, установили в пяти двухорудийных башенных установках модели Мк XI. Общий боекомплект состоял из 1000 снарядов или по 100 снарядов на каждый ствол (бронебойных, полубронебойных и фугасных).

Что касается "уплотнения" в размещении бортовых башен ближе к миделю корабля, то эта мера позволила сэкономить небольшую площадь верхней палубы. Надо отметить еще одну немаловажную историческую особенность проекта, а именно: линейные корабли с индексом "К5" являлись последними британскими "дредноутами" с эшелонированным расположением орудийных башен, а также последними, которые несли на себе в качестве главного калибра 12-дюймовые орудия. Наступала эра "супердредноутов", которые начиная с кораблей типа "Орион", имели 13,5-дюймовые (343-мм) главные орудия в башнях, расположенных по линейно-возвышенной схеме в диаметральной плоскости, и в дальнейшем калибр тяжелых орудий постепенно увеличивался (См. книгу автора "Линейные корабли типа "Орион". "БКМ", СПб, 2006.).

По-прежнему оставалась нерешенной проблема доставшаяся от "Нептуна", с пороховыми дульными газами стрелявших орудий средних башен. Это особенно проявилось в Ютландском сражении, когда "Колоссус" вел огонь из своих 12-дюймовых бортовых орудий поверх навесной палубы. При этом надстройки и верхняя палуба испытывали большое напряжение при полном залпе.

Как и в случае с "Нептуном" средняя часть верхней палубы потребовала установки дополнительных подкрепляющих пиллерсов и подпалубных продольных "зетовых" балок для усиления этого участка палубы.

Высота орудийных цапф над нормальной ватерлинией составляла: башен "А" "X" - 9,6 м; башен "Р" и "Q" — 7,01 м; башни "У"-6,71 м (то есть, абсолютно одинаковая с расположением орудий "Нептуна").

Согласно проекта линкор под индексом "К5" получил такое же противоминное вооружение как и "Нептун". Отличие заключалось в размещении орудий, которые были сгруппированы в носовой и кормовой надстройках: десять (по пять на каждый борт) 102-мм орудий было установлены в небронированных казематах носовой надстройки, что логически объяснялось стремлением обеспечить плотный заградительный огонь именно с носовых углов, откуда наиболее вероятными были атаки эсминцев, шесть (по три на каждый борт) — в небронированных казематах кормовой надстройки.

Такое перераспределение противоминных орудий позволяло выполнить палубную надстройку в средней части корабля более "миниатюрной" по сравнении с "Нептуном", но при этом носовая надстройка получалась более протяженной из-за размещения в ней дополнительного количества 102- мм орудий. В 1917 году на обоих "колоссусах" с кормовой палубной надстройки были сняты четыре 102-мм орудия. Одно из них было переделано в зенитное и установлено на верхней платформе кормовой надстройки без всякой защиты.

Состав малокалиберного зенитного и стрелкового вооружения был идентичен тому, что нес на себе линкор "Нептун".

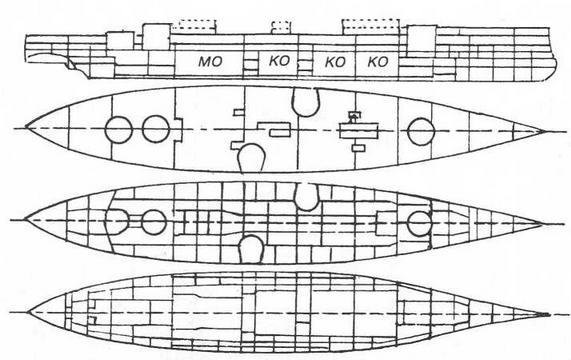

Линейный корабль "Геркулес". 1912 г. (Продольный разрез и планы палуб и трюма с указанием водонепроницаемых отсеков)

Торпедное вооружение. Еще на стадии проектирования линкора с индексом "К5" приняли решение об увеличении калибра торпедных аппаратов с 18-дюймового (457-мм) на 21-дюймовый (533-мм), который впоследствии стал стандартным для последующих типов линейных кораблей Королевского флота. Линкоры типа "Колоссус" стали первыми, которые вооружили 533-мм торпедными аппаратами. По сравнению с "Нептуном" торпедные отсеки (в связи с увеличением калибра, а следовательно размеров торпедного аппарата) на "колоссусах" не претерпели никаких изменений, разве что стали немного "тесноваты". Как и предыдущий (18-дюймовый) тип торпедных аппаратов и, соответственно, торпед, новый (21-дюймовый) был разработан Бюро вооружений компании "Армстронг" и изготовлен на заводе в Эльсвике.

Как и на "Нептуне" торпедные аппараты на "колосуссах" разместили в трех торпедных отсеках, которые располагались на трюмной палубе ниже ватерлинии - два в носовой части (по правому и левому борту перед барбетом башни "А"), один в корме. Также как и предыдущий тип торпедного аппарата, 21-дюймовый "Эльсвикский" был снабжен боковой крышкой, при открывании которой торпеда загружалась внутрь вручную с подачного устройства. Торпеда выстреливалось сжатым воздухом, подаваемой трубопроводами от воздушного компрессора и выходила из торпедного аппарата по направляющим, которые выдвигались за борт, чтобы ее не отбросило назад к миделю встречным потоком от форштевня. Дальность стрельбы 21-дюймового аппарата возросла на 1000 ярдов (914 м) по сравнению с 18-дюймовыми и составляла 7000 ярдов (6400 м). Скорость хода торпеды под водой достигала 45 уз.

В 1917 году кормовой торпедный аппарат сняли, как абсолютно бесполезный, а торпедный отсек использовался как служебное помещение.

Управление огнем главного и противоминного калибра. Линейные корабли типа "Колоссус" в 1912-1913 годах были оснащены постами управления артиллерийским огнем центральной наводки (ПУАОЦН), аналогичным тому, что установили на "Нептуне". Пост (КДП) разместили на площадке фор-марса.

В 1914-1915 годах на "Колоссусе" и "Геркулесе" установили по прибору управления артиллерийским огнем (ПУАО) главного калибра. ПУАО установили на отдельной платформе, размещенной на фок-мачте ниже фор- марса.

В 1915-1916 годах "колоссусы" оснастили системой управления огнем центральной наводки противоминных орудий. Рубки с ПУАО стояли на индивидуальных площадках, закрепленных на правой и левой ноге фок-мачты. Каждый прибор выдавал данные посту управления огнем противоминного калибра индивидуально к 102-мм орудиям правого и левого борта.

Неотъемлемой частью системы управления огнем являлись дальномеры. На момент готовности и "Колоссус" и "Геркулес" были оснащены семью 9-фунтовыми (2,74-м) монокулярными дальномерами оптико-механической фирмы "Барр энд Струд". Пятью дальномерами оснастили пять орудийных башен главного калибра, один дальномер установили в рубке КДП и, наконец, седьмой на колпаке рубки наблюдательно-корректировочного поста на носовой палубной надстройке. В 1918 году на крышу рубки на фор-марсе установили дальномер для определения расстояния до воздушных целей.
