Представляют интерес следующие данные, относящиеся к системе защиты линейных кораблей типа "Баерн" в целом.

Результаты химического анализа броневых плит линкора "Баден"

Состав	Палубная броня	Броня переборок
Углерод	0,200	0,275
Кремний	0,014	0,007
Сера	0,032	0,029
Фосфор	0,007	0,039
Марганец	0,290	0,630
Медь	0,100	0,055
Никель	1,560	1,640
Хром	0,070	0,180

Процент от нормального водоизмещения использовавшийся на броневую защиту на немецких и на английских линкорах программ 1913 г.

Вид броневой защиты	"Баден"	"Роял Соверен"
Вертикальная броня (не считая башен и боевых рубок)	21,8%	19,8%
Горизонтальная броня	7,2%	9,6%
Подводная защита	2,6%	2,3%

1. На линейном корабле типа "Баерн" и на английском линкоре типа "Роял Соверен" на бронирование использовался различный процент от водоизмещения.

2. Броневые плиты, как правило, имели большую площадь. Например 250 мм плиты верхнего броневого пояса имели высоту 2,15 м при длине свыше 7,6 м.

3. Броневые плиты были подвергнуты тщательной механической обработке, в результате чего их стыки оказались превосходно пригнаны.

4. Стыки броневых плит барбетов и боевых рубок соединялись в шпунт и имели сзади накладки толщиной по 50 мм. Барбетная броня к конструкции набора не крепилась.

5. Масса плит бортового пояса полностью воспринималась болтами, с шагом 610 мм в продольном направлении и 760 мм в вертикальном.

6. Главный броневой пояс заходил за нижнюю кромку броневой палубы.

Вооружение

Артиллерия главного калибра.

Артиллерия главного калибра состояла из 8 380-мм орудий SK L/45 С/13, длиной 45 калибров, расположенных в четырех двухорудийных башнях Drhl. С/13 (две в носовой и две в кормовой оконечностях, в диаметральной плоскости, линейно-возвышенно). На "Саксене" и "Вюртемберге" устанавливались более совершенные башни Drh. L.C./14.

Основные тактико-технические характеристики башенных артиллерийских установок:

Высота 380-мм орудий башен над грузовой ватерлинией: первая (носовая башня " А") 8,69 м; вторая (носовая башня "В") 11,86 м; третья (кормовая башня "С") 9,58 м; четвёртая (кормовая башня "D") 6,43 м.

Наружные размеры боевого отделения 380-мм двухорудийной башни: длина 13,8 м; ширина наибольшая 8,9 м; высота 2,8 м.

Внутренний диаметр по броне барбета 10 м.

Диаметр шарового погона башни 8,9 м.

Расстояние между осями орудий 3,7 м.

Масса вращающихся частей башни 1020 т

Масса орудия 77,42 т

Углы вертикального наведения от -8° до + 16° (позже от -5° до +20°).

Угол заряжания +2,5°.

Начальная скорость снаряда 800 м/сек.

Дальность стрельбы до 19300 м (позже - до 23200 м).

Масса снаряда 750 кг,

Масса заряда: картуз (порох+ шелковый картуз) 96 + 3 кг, патрон с капсюлем (порох + латунная гильза) 87 + 59 кг.

Боекомплект (выстрелов на орудие при нормальных условиях): с бронебойным снарядом 60; с фугасным снарядом 30.

Длина снаряда:бронебойного 3,5 калибра;фугасного 4,1 калибра.

Масса взрывчатого вещества: в бронебойном снаряде 23,5 кг; в фугасном снаряде 67,1 кг.

Темп стрельбы 26-50 сек [* Меньшим пределом считается время, затрачиваемое в случае, когда снаряд и заряд уже находятся наготове в боевом отделении башни, а наибольшим — затрачиваемое в случае, когда их приходится транспортировать из удаленных районов снарядного и зарядного погребов.]

Критический угол крена, при котором башня не может действовать 12°.

Длина базы встроенного дальномера в каждой башне равнялась 8,2 м Башенные установки Drhl. С/13.

Каждая 380-мм артиллерийская установка состояла из бронированной башни, поворотной платформы с установленными на ней механизмами подачи и заряжания, а также — жесткого барабана, шедшего от погона башни до пола снарядного погреба. Вся установка опиралась на 150 шаров диаметром 160 мм. Каждое орудие устанавливалось в литой стальной люльке, к переднему торцу которой крепился броневой качающийся щит толщиной около 100 мм для прикрытия амбразуры. Этот щит почти вплотную примыкал к лобовой плите башни и боковым противоосколочным переборкам, обеспечивая хорошую (однако не вполне достаточную, в случае прямого попадания) защиту. Вертикальная наводка орудия производилась гидравлическим устройством. Отдача воспринималась гидравлические тормозом отката, а накат осуществлялся пневматическим накатником.

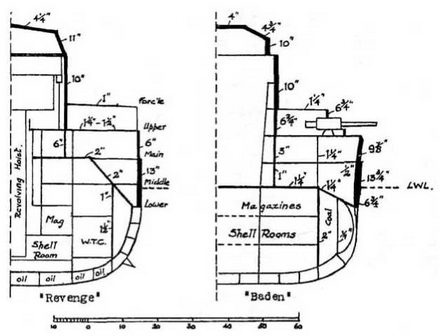

Поперечные сечения в районе 2-й башни с указанием бронирования линейных кораблей "Ривендж" и "Баден"

Пол башни имел толщину в передней части — 130 мм, в тыльной — 70 мм. С нижней стороны 130-мм плиты устанавливались два электродвигателя горизонтального наведения: главный и вспомогательный. Первый, мощностью 60 л.с, питался от мотора- генератора в 90 квт, по схеме Вард-Леонарда. Каждая башня могла работать от любого из двух генераторов, находившихся в различных помещениях. Устанавливался и вспомогательный электродвигатель горизонтального наведения — шунтовый, мощностью 8,4 л.с, который мог работать от главной или вспомогательной электросети, имевшейся в башне. Зубчатый погон привода горизонтального наведения из кованой стали крепился болтами к верхней части опорного барабана.
