Зенитный директор типа 94

Для замены зенитного директора типа 91 фирма Ниппон Оптикал под руководством Первой секции МТД разработала новый зенитный директор типа 94 для 8-см/40, 12-см/45 и 12,7-см/40 орудий. С июня 1937 г. флот получил 81 комплект. Сначала их установили на авианосцах “Хирю” и “Сорю”, крейсерах типа “Тоне”, а затем на других больших кораблях, включая некоторые модернизированные крейсера “класса А”. Этот директор размещался в башенке с 4,5-метровым стереоскопическим дальномером типа 94 и четырьмя 8-см биноклями. Башенка вращалась электрогидравлическим приводом (мотор 5 л.с.) с максимальной скоростью 13°/с (вручную 9°/с), ВН ручная со скоростью 25°/с (максимальная). Рабочий диапазон измерения дистанции 3000-15000 м, максимальная скорость цели 150 м/с. Сам директор весил 3,5 т, имел высоту 1,6 м. Дальномер и бинокли горизонтального и вертикального наводчиков были стабилизированы. Директор измерял действительную дистанцию, угол подъема (или высоту цели), курсовой угол, углы вертикального и продольного отклонения цели и передавал эти данные в зенитное вычислительное устройство, размещенной под броневой палубой в центральном артиллерийском посту. Это механическое устройство имело длину 1,5 м, ширину 0,58 м, высоту 0,92 м и весило 2 т. По данным, получаемым от директора, оно подсчитывало данные для стрельбы с учетом различных корректировок: полные углы наводки и время установки взрывателя, которые передавались к орудийным установкам. Обслуживался такой дальномер-директор семью операторами, зенитное вычислительное устройство - одним офицером и восемью операторами.

В соответствие с новыми требованиями в 1942 г. начали работы над улучшенной моделью зенитного директора типа 3, но разработка закончилась на стадии экспериментов.

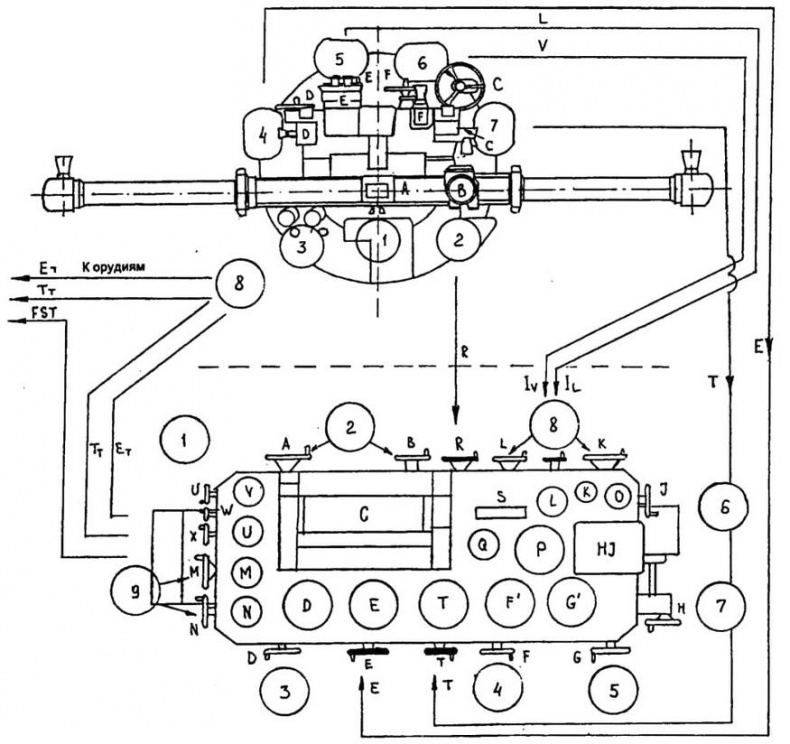

СХЕМА ПУЗО ТИПА 94

Главные элементы: дальномер и директор, объединенные в башенке (Koshaki) - по одной с каждого борта носовой надстройки, и вычислительный прибор (Kosha Shagekiban), расположенный под бронепалубой в центральном артпосту (ЦАП).

Операторы дальномера-директора: дальномерщик (1) измеряет дистанцию до самолетов с помощью 4.5-метрового стереодальномера (А): (2) передает дистанцию через прибор (В) в ЦАП: (3) корректировщик; установщики угла возвышения орудий (4), бокового (5) и вертикального отклонения (6) следят за целью через 8-см телескопы (D, Е и F) и с помощью рукояток измеряют углы возвышения и упреждения и вертикального отклонения; горизонтальный наводчик (7) следит за целью через 8-см телескоп (С) и устанавливает рукояткой (С) УГН; офицер управления (8) передает окончательные УГН и УВН к орудиям и дает сигнал на открытие огня. Предусмотрены также рассыльный и резервный оператор. Измеренные УГН (Т). УВН (Е), дистанция (R), вертикальное (V) и боковое (L) отклонения передаются на вычислительный прибор. Операторы зенитного вычислительного прибора: (1) офицер; (2) установщик дистанции и скорости ее изменения - действуя рукоятками времени полета (А) и ускорения (В), совмещает отметки дистанции на графике изменения дистанции (С); установщик (3) вертикального отклонения с помощью рукоятки (D) останавливает балансирный диск циферблата отклонений (D); установщик (4) бокового отклонения (упреждения) - то же, но рукоятка и диск (F); (5) следит за курсом по репитеру компаса (G) и вводит его рукояткой (G); установщики коррекции вертикального (6) и горизонтального (7) отклонения с помощью рукояток (J) и (Н) оптического преобразователя координат корректируют свои углы с учетом килевой и бортовой качки; установщики коррекции №1 (8) и №2 (9) вносят коррекцию на время установки взрывателя (рукоятка и циферблат К), уровень цели (рукоятка и циферблат L), поправку на скорость своего корабля и параллакс (рукоятка и циферблат N). S - барабан высоты цели, О - часы, Р , Q - табло времени полета и скорости изменения дистанции, U - рукоятка и табло корректировки дистанции, V - табло будущей дистанции, W - реверсивный механизм наводчика. X - рукоятка дистанции стрельбы. Автоматический ввод (при необходимости - черными рукоятками) дистанции (R), углов бокового и вертикального отклонений (I и I), УВН (Е) и УГН (Т) производится с дальномера-директора. Подсчитанные значения ПУВН (E_т) и ПУГН (Т_т) передаются через дальномерного офицера на артустановки, а время установки взрывателя (FST) - сразу на механизмы установки взрывателя каждого орудия.

Зенитный директор типа 95

Для управления огнем спаренных, а затем строенных 25-мм автоматов фирма Фудзи Денки Сейцо под руководством верфи флота в Куре разработала зенитный директор ближнего действия, который 7.01.1937 г. приняли на вооружение как “тип 95". Сначала он устанавливался на новые авианосцы. Наводящая часть этих директоров строилась по принципу “курс и скорость”, как у французских прицелов “Ле Прие”. Установленный на тумбе директор имел скорость ГН 18°/с от электромотора или 13°/с вручную, скорость ВН 12°/с и 9°/с соответственно. Предел измеряемой дистанции 3800 м, максимальная скорость цели, за которой еще можно было следить, 380 км/ч. Перед началом войны на Тихом океане этот предел подняли до 500 км/ч, а в ходе ее - до 900 км/ч за счет использования в телескопе управляющего огнем офицера прицела с выгравированным кольцом. Каждый такой директор дистанционно управлял огнем двух или трех установок одного борта, имевших силовой привод ГН и ВН (спаренных, а затем строенных). Для ускорения производства в 1944 г. разработали упрощенную модель типа 4 модели 3, которая управляла огнем 25-мм автоматов типов 96, 12-см ракетных установок и 12,7-см/40 зенитных орудий эскортных эсминцев, а также наземных зениток.

(Сокутекибан: соку=наблюдение, теки=цель, бан=компьютер, калькулятор)

Первые такие приборы, подсчитывающие курс и скорость цели, типа 12, принятый на вооружение в 1923 г., и era улучшенная версия типа 13, принятая в 1924 г., разработала и изготовила фирма Аичи Клокк энд Электрик Моторе из Нагойя. Работы начались еще в начале первой мировой войны и в 1915-1922 гг. были созданы стрелочный прибор дистанции и счетчики изменения дистанции (таблиц), а на основе этих устройств и был создан затем Сокутекибан.

Эти модели при модернизации крейсеров “класса А” заменили визиром типа 92, разработанным фирмой Ниппон Оптикал Мэньюфэюгори из Нагойя и принятым на вооружением в 1932 г. Внешне визир, имевший вес 2 т, дину 1,75 м и ширину 1,25 м, выглядел как директор. Получая дистанцию до цели, пеленг на цель, её длину и отклонение и учитывая собственные скорость и курс, это устройство подсчитывало скорость и курс цели, которые передавались на вычислительное устройство. Обслуживалось восемью операторами.

В 1936 г. та же фирма разработала шесть установок нового типа, известных как ‘Текисин Текисоку Сокутекибан типа 98* (компьютер для слежения и определения скорости и курса цели), которые подсчитывали данные цели по оптическому методу. Их установили на линкорах “Хией”, “Ямато” и “Мусаси”.
