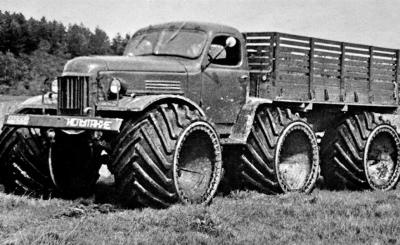

Опытный бортовой 2,5-тонный грузовик ЗИЛ-157Р (6x6) на арочных шинах. 1957 год

Параллельно с испытаниями грузовика ЗИЛ-157Р исследования проходимости проводились на специальном трехосном плавающем макетном снегоболотоходе ЗИЛ-136 с несущим корпусом, равномерным расположением мостов и крайними управляемыми колесами, собранном в июле 1957 года по заказу Минобороны СССР. На нем впервые для трехосных машин ЗИЛ был применен упрощенный вариант бортовой схемы передачи мощности с передним неразрезным ведущим мостом с межбортовым дифференциалом, от которого крутящий момент подавался на соседние колеса бортовыми коническими передачами и карданными валами. В задней части машины помещались 140-сильный бензиновый мотор и механическая коробка передач от легкового автомобиля ЗИС-110. Вездеход снабжался системой изменения давления в шинах и гидроусилителем рулевого механизма, эластичными 20-дюймовыми или арочными шинами, водометным движителем для передвижения на плаву, но подвеска на нем отсутствовала. Оригинальный закрытый безрамный водоизмещающий корпус с люком в крыше был склепан из алюминиевых листов и снизу обшит нержавеющей листовой сталью. На испытаниях автомобиль массой 5250 кг с радиусом поворота 14 м показал удовлетворительную проходимость, но имел плохую управляемость. В том же 1957 году был построен экспериментальный образец трехосной бронемашины БТР-Э152В, сходной с двумя предыдущими образцами.

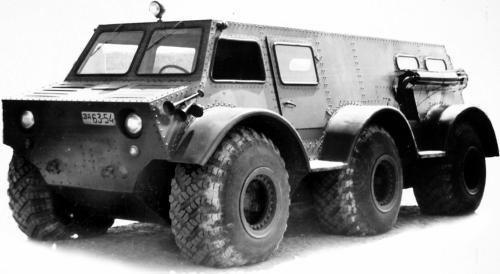

Экспериментальный 140-сильный плавающий вездеход ЗИЛ-136 с несущим корпусом. 1957 год

Небольшое трехосное семейство полноприводных «равнорасположенных» автомобилей ЗИЛ-132 создавалось с 1959 года и состояло из прототипов капотных и бескапотных сухопутных грузовиков и одной амфибии. По идее Грачева им предопределялась важная миссия стать новым поколением советских армейских грузовиков высокой проходимости принципиально иной нетрадиционной концепции. Она заключалась в использовании бортовой трансмиссии с блокировкой дифференциалов, трех равномерно разнесенных пар колес с одинаковой колеей и передними и задними управляемыми, тонкостенных шин большого диаметра с системой регулирования внутреннего давления и несущего основания с гладким днищем. Для ускорения производственного процесса все машины планировалось унифицировать по агрегатам и узлам с перспективными на то время автомобилями ЗИЛ-131 для последующей замены устаревших моделей ЗИС-151 и ЗИЛ-157, а также сделать будущей альтернативой грузовику ЗИЛ-131. Решение о проектировании и постройке нового автомобиля приняли 18 ноября 1959 года. Руководителем проекта был назначен инженер-конструктор Ю. И. Соболев.

ЗИЛ-132 (1960 – 1962 гг.) – опытный образец капотного грузовика с кабиной, передней облицовкой и кузовом от ЗИЛ-131, построенный 23 февраля 1960 года. Он возглавил первое поколение автомобилей 132-й серии и предопределил их дальнейшую общую конструкцию. Машина снабжалась оригинальной рамой с крестообразной поперечиной из 4-мм стали, тремя поперечинами и гладким днищем из листовой стали толщиной 2,5 мм с люком под коробкой передач. Колеса не имели упругих элементов подвески и жестко крепились на раме. В ее передней части был смонтирован основной для большинства разработок СКБ бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л.с. Он приводил довольно сложную и тяжелую, но традиционную для работ Грачева бортовую трансмиссию с собственными оригинальными узлами и агрегатами от прототипов ЗИЛ-130 и ЗИЛ-131. В ее состав входили механическая 5-ступенчатая коробка передач от опытного варианта ЗИЛ-Э130, отдельно установленные демультипликатор (доработанная двухступенчатая «раздатка» от ЗИЛ-157) и оригинальная раздаточная коробка с межбортовым дифференциалом с пневматическим механизмом блокировки и дистанционным управлением. От них крутящий момент продольными карданными валами подавался на бортовые передачи каждой стороны машины, сблокированные с колесными редукторами от четырехосной модели ЗИЛ-135Б. В конструкцию управляемых колес были введены синхронные шариковые шарниры равных угловых скоростей «Рцеппа» (Rzeppa). Привод передней лебедки от ЗИЛ-157 производился карданным валом от коробки отбора мощности. Отсутствие подвески компенсировали мягкие шины с регулировкой давления в пределах 0,9 – 2,5 кг/см² и его независимым разделением по бортам. В рулевой механизм были встроены два гидроусилителя на передние и задние колеса. Новинкой для трехосных машин являлась более мощная и надежная пневмогидравлическая тормозная система с отводом на прицепные агрегаты. Она состояла из гидропривода герметизированных колодочных (барабанных) колесных тормозов и пневматического усилителя с компрессором и емкостью со сжатым воздухом (ресивером). Грузовик имел два топливных бака вместимостью по 170 л.

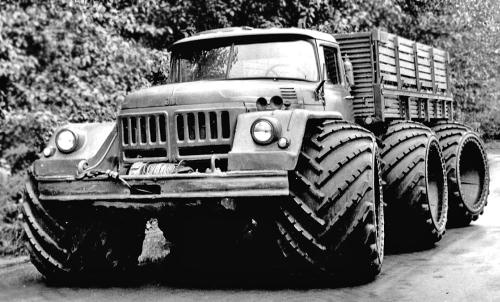

Автомобиль ЗИЛ-132 (6x6) с кабиной от грузовика ЗИЛ-131 и арочными шинами. 1960 год

Колесная база ЗИЛ-132 составляла 2600+2600 мм, колея всех мостов – по 2000 мм. Габаритные размеры на стандартных 20-дюймовых колесах – 7100x2550x2700 мм. Грузоподъемность автомобиля на шоссе – 4,5 т, на местности – 2,5 т. Снаряженная масса в зависимости от типа установленных шин – 6480 – 7380 кг, полная допустимая – 8980 – 9880 кг. Применение колесных редукторов позволило увеличить дорожный просвет под днищем до 580 мм, но радиус поворота достигал 11,5 м. Максимальная скорость на ровной сухой трассе – 67 – 70 км/ч. Контрольный расход топлива – 55 л на 100 км.

После обкатки заводские испытания ЗИЛ-132 начались в феврале 1960 года и впоследствии эпизодически проводились до осени 1962 года. При этом на автомобиле монтировали несколько различных типов шин: стандартные восьмислойные 16,00 – 20 модели И-159, широкопрофильные увеличенного диаметра 18,00 – 24 и арочные размером 1500x840. В марте 1961 года грузовик был переоборудован автоматической коробкой передач от машины ЗИЛ-135Е, новым демультипликатором и фургоном для установки аппаратуры и размещения испытателей. С разными шинами он мог двигаться по снежной целине глубиной до 1,2 м, развивая скорость 19 км/ч, и преодолевал заснеженный подъем крутизной до 28º. Основные недостатки относились к малой жесткости элементов рамы и надежности ходовой части, рассогласованности управления колесами и продольному раскачиванию на скорости более 60 км/ч. С переводом СКБ на интенсивные работы по четырехосным спецшасси дальнейшая доработка ЗИЛ-132 была приостановлена. Единственный прототип был уничтожен при пожаре в сентябре 1962 года.

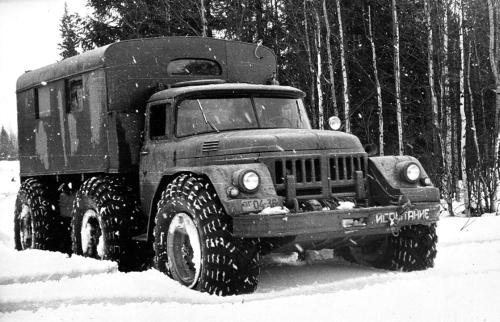

Доработанный вариант ЗИЛ-132 с автоматической трансмиссией и 24-дюймовыми шинами. 1961 год
