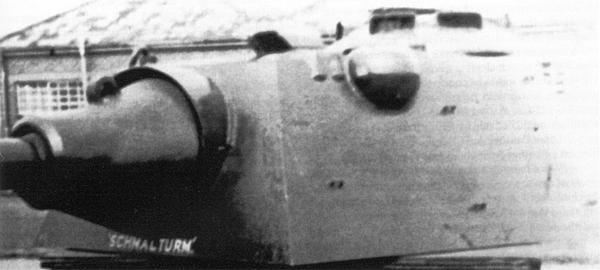

Общий вид «узкой» башни с установленным в неё 75-мм орудием.

Весной 1944 года дальнейшую разработку конструкции новой башни передали от компании Rheinmetall компании Daimler-Benz. Одновременно с этим отдел испытаний танкового вооружения (Wa.Prüf.6) выдал «Даймлеру» тактико-технические требования для проектирования «узкой» башни, основные из которых были следующими:

«Устранение возможности рикошетирования снарядов от маски пушки вниз, в крышу корпуса.

Увеличение броневой зашиты без соответствующего увеличения массы башни.

Уменьшение фронтальной обстреливаемой проекции без уменьшения внутреннего пространства башни, необходимого для обслуживания пушки.

Установка дальномера.

Замена спаренного пулемёта MG 34 на MG 42.

Уменьшение стоимости изготовления башни.

Установка необходимых приспособлений, позволявших при необходимости силами экипажа быстро переоборудовать танк либо в командирскую машину (BefehlsPanther), либо в машину с инфракрасными приборами, способную вести ночной бой».

Учтя эти технические требования, компания Daimler-Benz разработала свой проект «узкой» башни, конструкция которой (не считая стоимости вооружения и оптики), позволяла уменьшить затраты на её изготовление на 30–40 %. При этом, несмотря на значительное увеличение толщины бронирования, её расчётная масса (7,565 тонны) была даже чуть меньше, чем у серийной на танке Ausf.G (7,665 тонны). Удалось значительно уменьшить площадь, подверженную фронтальному обстрелу при сохранении внутреннего рабочего объёма. При этом диаметр погона в свету оставался таким же, как у серийных «пантер» — 1650 мм.

После разработки «узкой» башни, предназначенной для установки на шасси «Пантеры» Ausf.G, которое почти не подвергалось изменению, появилось новое обозначение танка — Ausf.F.

Первые экспериментальные образцы «узких» башен изготовили летом 1944 года, и в августе одну из них установили на шасси «Пантеры» Ausf.G.

Новая башня имела значительно более узкий (по сравнению с серийной) лобовой бронелист башни (примерно 950 мм сверху и 1500 мм внизу), что позволило уменьшить площадь, подвергаемую обстрелу. За счёт уменьшения габаритов стало возможным увеличить толщину бронирования.

В Schmalturm устанавливалась модернизированная 75-мм пушка, KwK 44/1 L/71, разработанная чешской компанией Škodawerke. У нового орудия тормоз отката и накатник «переместились» под ствол (на KwK 42 они располагались справа и слева от ствола). Пушка получила новый тип маски, аналогичный маске «Королевского тигра», а также люльку изменённой конструкции. Воздушный компрессор для продувки канала ствола после выстрела заменили воздушным насосом, который в виде дополнительного цилиндра окружал накатник. Пушка KwK 44/1 не имела дульного тормоза, хотя на нескольких первых образцах этих орудий он присутствовал. В результате, усилие отдачи увеличилось с 12 до 18 тонн.

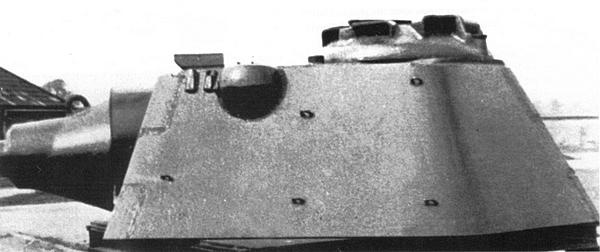

«Узкая» башня со смонтированным в ней 75-мм орудием, вид слева. Хорошо виден специальный шарообразный прилив в борту для установки оптического дальномера.

Поворот башни осуществлялся гидравлическим приводом, который, в свою очередь, приводился в действие от вала, идущего от двигателя к трансмиссии. Для точного наведения на цель и медленного поворота башни использовавшееся ранее на «пантерах» управление с помощью ног заменили на ручное. Максимальная скорость, с которой башня могла вращаться с помощью гидравлики, составляла 360 градусов за 30 секунд.

Существовал и дублирующий ручной поворотный механизм — один оборот маховика соответствовал повороту на 0,405 градуса. Таким образом, повернуть башню на 360 градусов можно было за 4 минуты. Если танк накренялся на один борт, заряжающий мог работать с дополнительным маховиком поворота и тем самым помогать наводчику поворачивать башню. В целом механизм поворота башни Schmalturm получился более дешёвым, имел меньшую массу и размер, чем использовавшийся на «пантерах» до этого. Это произошло главным образом за счёт отказа от двух дифференциалов и многодисковой предохранительной муфты, использованных в башнях предыдущих модификаций танка.

Также заменили механизм вертикального наведения, который стал более компактным и дешёвым. Он обеспечивал пушке подъём на 20 и снижение на 4 градуса.

Была модернизирована и командирская башенка — её сделали ниже и, соответственно, она представляла меньшую цель. Как и предыдущий, на Ausf.G, корпус башенки отливался, в нём имелось семь гнёзд для установки перископов. Внутри башенки монтировалось специальное кольцо, на котором можно было закрепить стереотрубу, турель зенитного пулемёта или инфракрасный прибор ночного видения. В нижней части башенки был предусмотрен азимутальный указатель.

Вместо пулемёта MG 34 теперь устанавливался MG 42 — это было связано с тем, что танковый вариант MG 34 к этому времени уже не производился. Для установки MG 42 пришлось разработать совершенно новый кронштейн, закреплённый на люльке пушки. Под ним располагались две сумки: одна для питания патронами, другая — для сбора стреляных гильз.

Первоначально планировалось устанавливать в «узкой» башне монокулярный шарнирный телескопический прицел TZF 13, разработанный компанией Leitz. Он имел переменное увеличение — х2,5 и х6. В первом случае поле зрения составляло 28, во втором — 12 градусов. Однако компания Leitz изготовила только два образца прицела TZF 13: один в октябре 1944-го, а другой — в январе 1945 года. Это было связано с тем, что осенью 1944 года было принято решение об установке в серийные башни «шмальтурм» перископического прицела SZF 1 со стабилизированным полем зрения. Головка перископа выступала из отверстия в крыше башни и защищалась специальным броневым колпаком. Компания Leitz должна была изготовить опытную серию из 10 прицелов SZF 1, но сумела собрать только 9 штук: пять в период с сентября по декабрь 1944-го, а четыре модернизированных — в январе и феврале 1945 года. В январе 1945 года был выдан заказ на первую серийную партию из 1000 SZF 1, но к их изготовлению так и не приступили.

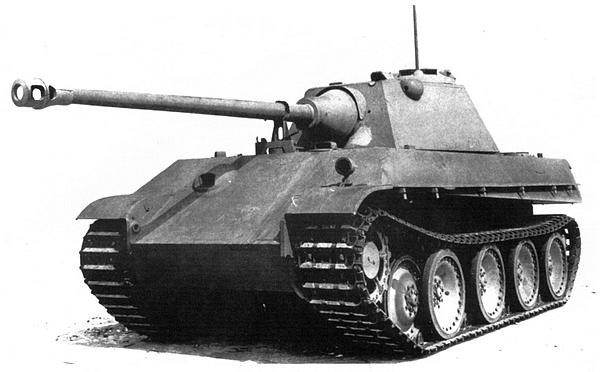

Первый вариант «узкой» башни с 75-мм орудием (пушка оснащена дульным тормозом), установленный на шасси «Пантеры» Ausf.G. Август 1944 года.

По первоначальному проекту заряжающий «узкой» башни получил перископ, смонтированный в крыше. Однако уже в ходе серийного производства от него отказались, а отверстие, предназначенное для его установки, закрыли броневой заглушкой.
