Башня для «Пантеры II» так и не была изготовлена — компания Rheinmetall представила только эскизные проработки, но так и не закончила проект. Тем не менее на основе имевшихся проработок можно восстановить примерный вид башни для танка «Пантера II».

4 января 1944 года состоялось совещание «танковой комиссии» с представителями отдела испытания танкового вооружения и рейхсминистерства вооружений, посвящённое вопросам стандартизации агрегатов танков «Пантера II» и «Королевский тигр». В ходе обсуждения отмечалось, что организация производства нового варианта «Пантеры» неизбежно приведёт к снижению выпуска танков. Поэтому «танковая комиссия» предложила отложить серийное изготовление «Пантеры II», для которой требовалось организовать выпуск новых бронекорпусов и башен.

Вместе с тем отмечалось, что если снижение производства, вызванное стандартизацией, будет признано возможным, в «Королевском тигре» и «Пантере II» возможно использование следующих общих агрегатов: двигателя Maybach HL 230 с системой охлаждения, трансмиссии (AK 7-200 или Olvar В), механизма поворота Tiger II Lenkgetriebe, бортовых редукторов Tiger II Seitenvorgelege и опорных катков со стальным бандажом и внутренней амортизацией (конструкция балансиров и торсионных валов предусматривалась различной). Правда, расчёты показали, что для установки на «Пантеру II» механизма поворота и бортовых редукторов с «Королевского тигра» потребуются изменения конструкции её бронекорпуса.

В результате на заседании было принято следующее решение: «В настоящее время стандартизация „Пантеры II“ и „Королевского тигра“ не может быть осуществлена, так как в результате этого произойдёт снижение выпуска танков, что сейчас недопустимо».

Однако параллельно с таким решением компании MAN рекомендовалось продолжить работы по стандартизации, для чего ей выдали заказ на изготовление двух опытных образцов «Пантеры II».

В 1944 году удалось изготовить только одно шасси без башни, к выпуску второго образца так и не приступили. Кстати, некоторые авторы пишут о том, что на «Пантеру II» смонтировали башню от «Пантеры» Ausf.G, что не соответствует действительности. На самом деле для проведения испытаний на корпусе установили дополнительные грузы, доведя шасси до расчётной массы «Пантеры II».

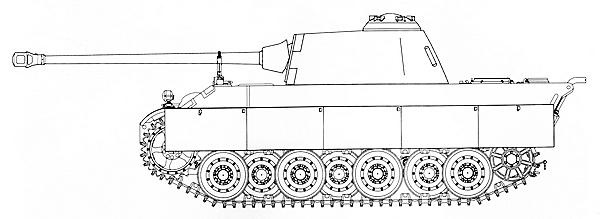

Примерно вот так мог выглядеть танк «Пантера II».

Именно в таком виде шасси «Пантеры II» попало в руки американцев, и после войны было отправлено на Абердинский испытательный полигон. Позже, вместе с этими дополнительными грузами на корпусе шасси передали для испытаний в Детройт. А вот уже после возвращения оттуда снова на Абердинский полигон на шасси «Пантеры II» смонтировали башню с «Пантеры» Ausf.G (шасси № 121447). В таком виде «двушка» поступила в музей Паттона в Форт-Ноксе, где её ещё раз «отреставрировали», использовав для этой цели элементы башни с другой «Пантеры» Ausf.G (шасси № 121455). Таким образом, представленный образец «Пантеры II» является корпусом последней с башней и некоторыми другими «не родными» элементами от «Пантеры» Ausf.G.

В феврале 1943 года, ещё в самом начале выпуска танков «Пантера» Ausf.D, было принято решение об изменении конструкции командирской башенки. Предполагалось её изготавливать литой, при этом увеличить толщину брони до 100 мм и вместо смотровых приборов устанавливать перископы. Чертежи новой башенки планировалось предоставить компаниям, вовлечённым в производство танка, к 27 февраля 1943 года. Однако сильно затянувшееся освоение в производстве модели Ausf.D, большое количество недостатков новой машины и необходимость скорейшего их устранения отодвинули на задний план внедрение новой командирской башенки. Тем не менее уже летом 1943 года было принято решение — начиная с серийной «Пантеры» № 851 устанавливать на них изменённую башню — без люка в левом борту, с командирской башенкой новой конструкции, монокулярным прицелом и некоторыми другими доработками. Кроме того, опыт первых боёв показал необходимость монтажа пулемёта в лобовом листе корпуса в шаровой установке. Эта модификация (с изменённой башней и шаровой установкой в лобовом листе) получила обозначение «Пантера» Ausf.А.

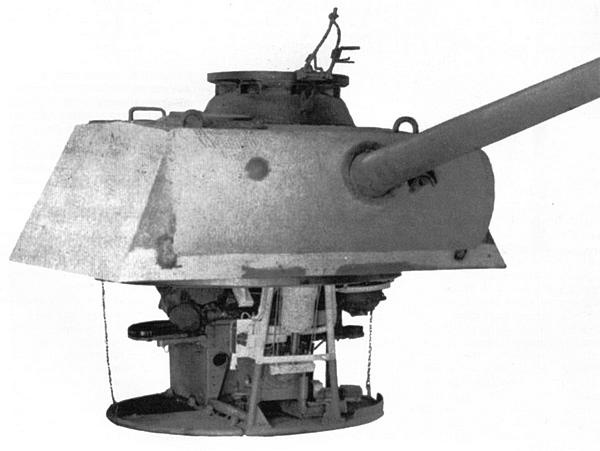

Общий вид башни «Пантеры» Ausf.А с новой (по сравнению с модификацией Ausf.D) командирской башенкой (ВШ).

К производству таких машин первой приступила фирма MNH, сдавшая в августе 1943 года три первых «Пантеры» Ausf.А, в сентябре к ней присоединились MAN, Daimler-Benz и DEMAG (последнюю подключили к программе по «Пантере» вместо фирмы Henschel, которая в сентябре 1943 года прекратила производство этих танков).

Как уже говорилось, «Пантера» Ausf.А отличалась от Ausf.D прежде всего доработанной конструкцией башни. Так, на Ausf.А монтировалась командирская башенка новой конструкции — она отливалась в виде одной, довольно массивной, броневой детали. Башенка имела семь отверстий для установки перископов, которые сверху защищались п-образными броневыми козырьками. Для посадки экипажа имелся выпуклый люк, который при открытии сдвигался в сторону. Внутри командирской башенки устанавливалась шкала азимутального указателя (для ускорения наводки орудия на цель), имевшая деления, подобные часовому циферблату от 1 до 12. Шкала вращалась вместе с башней. Аналогичная шкала (с делениями от 1 до 12) монтировалась слева от наводчика, что позволяло более оперативно наводить орудие на цель.

Подлежал замене и прицел — вместо бинокулярного TZF 12, стоявшего на модели Ausf.D, предполагалось использовать монокулярный TZF 12а. Это повлекло за собой уменьшение угла вертикальной наводки орудия до +18 градусов (против 20 на Ausf.D).

Кроме того, на «Пантере» Ausf.А установили новый гидравлический привод поворота башни Böhringer Sturm L4S с переменной скоростью, заменивший односкоростную систему, использовавшуюся на модели Ausf.D. Также была модернизирована система продувки ствола воздухом после выстрела.

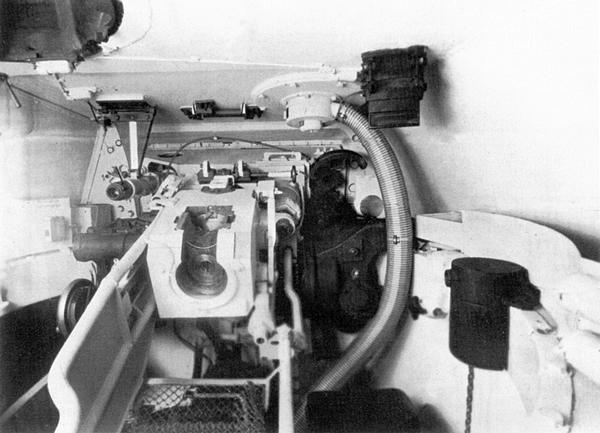

Вид изнутри на установку 75-мм пушки в башне танка «Пантера» Ausf.А. Справа видна трубка вентилятора для отведения пороховых газов из гильзосборника (ЯМ).

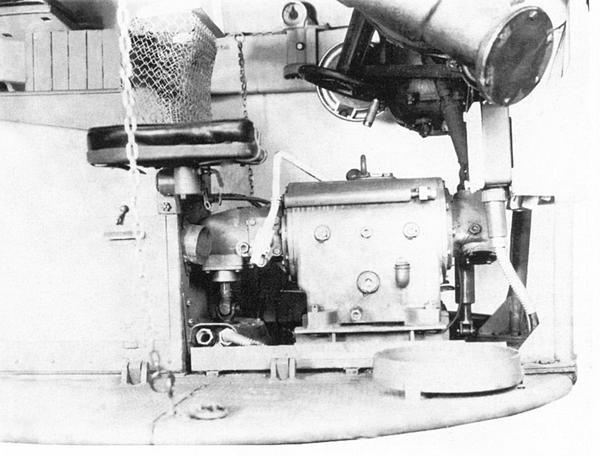

Общий вид на нижнюю часть башни танка «Пантера» Ausf.А. Справа сверху виден насос для отведения пороховых газов (ЯМ).

Для улучшения наблюдения за полем боя в крыше башни у правого борта появился перископ для заряжающего, закрытый броневым п-образным кожухом. Также, помимо большого люка в левом борту башни, подлежали ликвидации люки-пробки для стрельбы из личного оружия в бортовых и кормовом листе. Вместо них в крыше устанавливалось Nähverteidigungswaffe (оружие ближнего боя) — с его помощью можно было выстреливать 90-мм «прыгающие» мины, которые, взрываясь над танком, поражали находившуюся в мёртвой зоне «Пантеры» пехоту противника. Однако из-за недостатка Nähverteidigungswaffe их стали устанавливаться на «пантеры» лишь с марта 1944 года, да и то не на все машины сразу. Из-за этого на многих танках модификации Ausf.A, собранных в феврале и марте и имевших в крыше башни отверстие для установки оружия ближнего боя, приходилось закрывать его круглой броневой пластиной, закреплённой четырьмя болтами.
