— С апреля 1943 года упразднён держатель для топора на левом борту танка.

— В мае 1943 года введено новое крепление для домкрата с одной удерживающей планкой. Тогда же ящики ЗИП, установленные на корме «Пантеры», стали оснащать специальными тепловыми экранами для зашиты от интенсивного нагрева выхлопными трубами.

— С июня 1943 года на левом борту корпуса стали приваривать крепления для укладки кувалды и инструмента механизма натяжения гусеницы.

— В конце февраля 1943 года маховик для открывания люка командирской башенки переместили: до этого он размещался за спиной командира танка, теперь маховик установили слева от него.

— В конце лета 1943 года стали приваривать жёсткий упор для люка командирской башенки и делать сливные отверстия для дождевой воды по периметру башенки.

— С 1 августа 1943 года на всех новых «пантерах» на командирской башенке стали приваривать опорное кольцо для турели зенитного пулемёта.

— В августе 1943 года в серию пошли усиленные опорные катки с 24 болтами для закрепления обода.

— В апреле 1943 года на бортах «Пантер» стали устанавливать защитные экраны (Schürzen), изготовленные из неброневой стали. Экраны предназначались для защиты 40-миллиметровых нижних бортовых листов корпуса от пуль советских противотанковых ружей, выпущенных с близких дистанций.

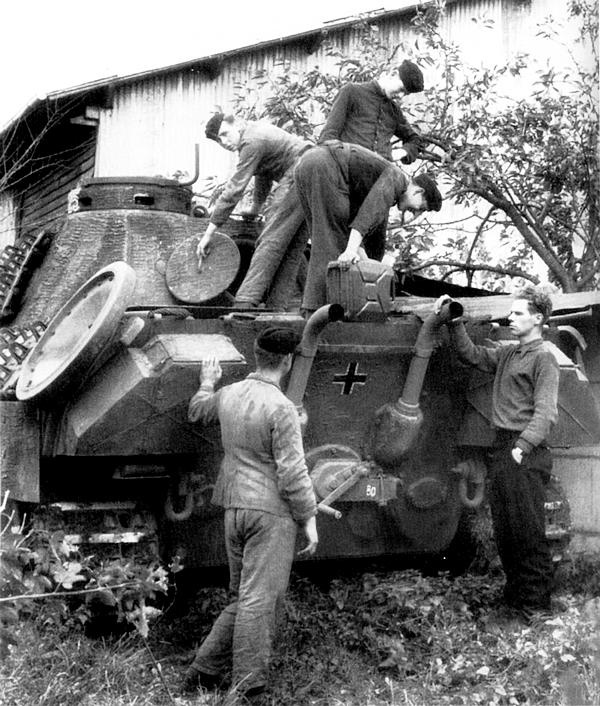

Заправка горючим танка «Пантера» Ausf.D. 10-я танковая дивизия, Франция, осень 1943 года. Машина имеет циммеритное покрытие, хорошо видны кронштейн для установки зенитного пулемёта на командирской башенке, запасной опорный каток и крепление домкрата на корме (ЯМ).

— С июля 1943 года упразднена одна фара Бош с левой стороны лобового листа корпуса над подкрылком (до этого на лобовом листе монтировали две фары, слева и справа).

— В августе 1943 года на поверхности всех траков гусеницы появилось по шесть дополнительных рёбер-«шевронов» для улучшения сцепления с грунтом. «Шевроны» формовались заодно с траком при отливке последнего.

— В конце августа 1943 года на «пантеры» стало наноситься антимагнитное покрытие — так называемый циммерит. Он предназначался для того, чтобы на броню нельзя было установить магнитные кумулятивные мины или гранаты. Циммерит наносился в заводских условиях, и его поверхность делалась так, чтобы увеличить расстояние до стальной поверхности без увеличения массы самого покрытия.

— В феврале 1943 года базовый цвет окраски танков был изменён на тёмно-жёлтый (Dunkelgelb). «Пантеры» уходили с заводов в войска окрашенными одним слоем основной краски. В полевые части для камуфлирования танков поставлялась краска оливково-зелёная (Olivgrün) и красно-бурая (Rotbraun). Схемы камуфляжей могли быть самыми разными, двух- или трёхцветными.

Следует сказать, что в некоторых случаях между введением того или иного изменения и внедрением его на всех выпускаемых «пантерах» могло пройти несколько месяцев.

Конструкция танков «Пантера» всех модификаций практически идентична, за исключением ряда изменений. Поэтому ниже даётся описание устройства «Пантеры» Ausf.D, а об изменениях машин модификаций Ausf.А и Ausf.G будет сказано в соответствующих главах. Описание «Пантеры» Ausf.D приводится на основе изданного в 1944 году «Краткого руководства по использованию трофейного танка Т-V („Пантера“)».

Корпус танка состоял из трёх отделений — управления, боевого и моторного. Отделение управления находилось в передней части танка, в нём находились коробка перемены передач, механизмы поворота, приводы управления танком, часть боекомплекта, радиостанция, а также рабочие места механика-водителя и стрелка-радиста с соответствующими приборами.

Боевое отделение размещалось в середине танка, над ним устанавливалась башня с вооружением, приборами наблюдения и прицеливания, а также местами командира танка, наводчика и заряжающего. Также в боевом отделении в нишах на стенках корпуса и под полом башни размещалась основная часть боекомплекта.

В моторном отделении в задней части «Пантеры» находились двигатель, радиаторы, вентиляторы и топливные баки. Моторное отделение отделялось от боевого специальной металлической перегородкой.

Корпус танка собирался из броневых листов толщиной 80, 60, 40 и 16 мм. Для более прочного соединения между собой листы собирались «в шип» или «в замок» и сваривались, причём не только снаружи, но и изнутри. Такая конструкция обеспечивала высокую прочность и жёсткость корпуса, но в то же время являлась очень дорогой и трудоёмкой, требовавшей большой точности при раскрое бронелистов и использования высококвалифицированных рабочих кадров. Лобовые, верхние бортовые и кормовой листы корпуса устанавливались под большими углами наклона к вертикали — 55, 40 и 60 градусов.

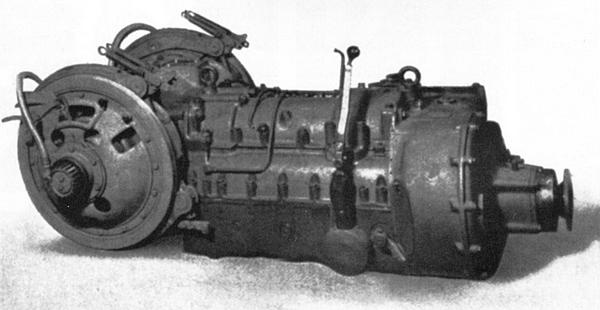

Коробка перемены передач танка «Пантера». Как видно, она имеет довольно значительные габаритные размеры, что затрудняло её демонтаж в полевых условиях (РГАЭ).

В верхнем лобовом листе имелись люк-пробка механика-водителя со смотровым прибором и отверстие для стрельбы из курсового пулемёта у стрелка-радиста. Передняя часть крыши корпуса была сделана съёмной для удобства монтажа и демонтажа коробки перемены передач и механизмов поворота. В этом съёмном листе имели два люка над головами механика-водителя и стрелка-радиста. Люки открывались при помощи специального подъёмно-поворотного механизма — сначала они поднимались вверх, а затем поворачивались в сторону. Конструкция механизма была довольно сложной, и нередко в боях люки заклинивались осколками.

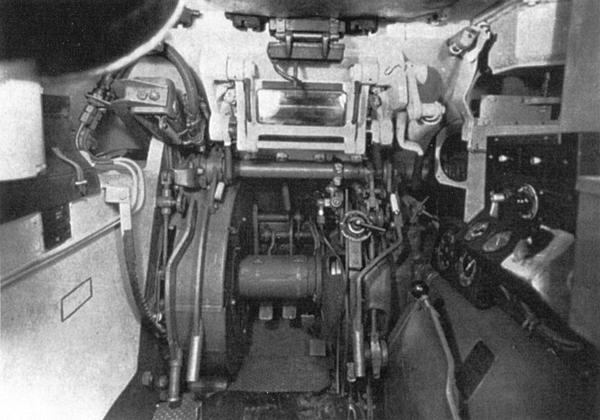

Место механика-водителя танка «Пантера» Ausf.D. Он сидел между левым бортом и коробкой перемены передач, которая при движении издавала неприятный звук и сильно нагревалась (ЯМ).

Также в передней части крыши корпуса (несъёмной) находились четыре отверстия для установки смотровых приборов (по два у механика-водителя и стрелка-радиста), а также отверстие для вентиляции отделения управления, прикрытое броневым защитным колпаком. Над колпаком крепился стопор пушки при движении по-походному.

В крыше корпуса над боевым отделением имелось отверстие с погоном для установки башни. Последняя сваривалась из бронелистов толщиной 100, 45 и 16 мм, установленных под углами 12 (лобовой) и 25 (борта и корма) градусов к вертикали. Так же, как и корпус, листы башни собирались в «замок» и «четверть» с последующей двойной обваркой. Кроме того, бортовые листы башни имели изогнутую форму, и для их изготовления требовались специальные довольно мощные прессы и гибочное оборудование.
