На танке Т-90 установили комплекс управляемого вооружения (КУВ) 9К119 «Рефлекс», аналогичный применяемому на танке Т-80У. КУВ «Рефлекс» имеет полуавтоматическую систему управления с телеориентированием ракеты в лазерном луче. Комплекс 9К119 обеспечивает стрельбу по неподвижным и движущимся со скоростями до 70 км/ч целям на дальностях 100-5000 м при скорости танка до 30 км/ч. Это выгодно отличает его от КУВ 9К120, установленного на танке Т-72Б, который мог вести стрельбу ракетами только с места и с коротких остановок.

Выстрел ЗУБК20 комплекса «Рефлекс» состоит из управляемой ракеты 9МП9М и метательного устройства. Ракета 9М119М состоит из отсека управления, маршевого двигателя, боевой части, хвостового отсека и поддона. Аппаратура, размещенная в отсеке управления, преобразует электрические сигналы, поступающие с приемника измерительной системы координат, связанной с танком, в исполнительную и преобразование этих сигналов в механическое перемещение рулей. Рули раскрываются автоматически после вылета ракеты из ствола пушки.

На Т-90 установлен комплекс оптико-электронного подавления ТШУ-1-7 «Штора-1».

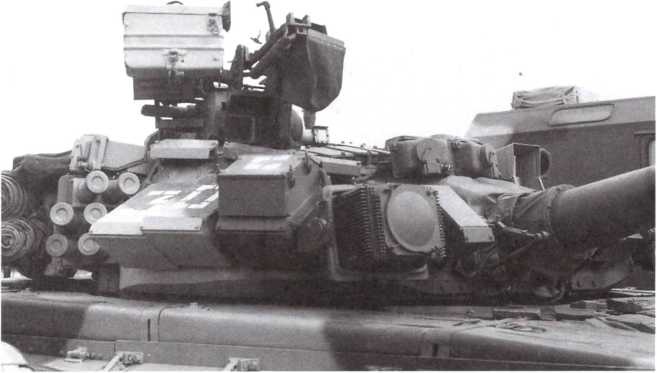

Башня Т-90 крупным планом. Над стволом пушки установлены приемные головки обнаружения лазерного излучения, а справа от пушки — правый осветитель системы оптико-электронного подавления «Штора-1».

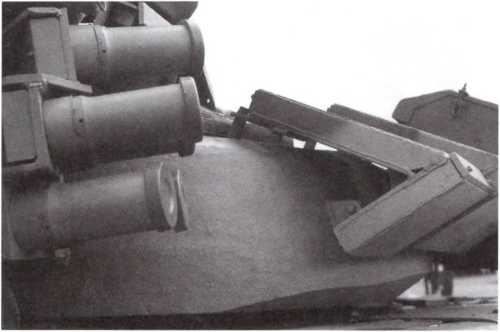

На этом снимке хорошо видна установка блоков динамической защиты на башне и угол наклона дымовых гранатометов.

Этот комплекс в 3–4 раза снижает вероятность прицельного попадания в танк ПТУР с полуавтоматической системой наведения, а также создает помехи системам управления оружием противника с лазерным целеуказанием и лазерным дальномером. Комплекс состоит из станции оптико-электронного подавления (СОЭП), системы постановки завес (СПЗ) и системы управления. СОЭП состоит из двух осветителей ОТШУ-1-7, установленных в передней части башни и излучающих закодированный ИК-сигнал, препятствующий точному наведению ПТУР противника. СПЗ регистрирует облучение танка лазером противника, определяет направление на источник облучения, выбирает один из двенадцати гранатометов, установленных на башне для постановки аэрозольных завес, выдает электрический сигнал, пропорциональный углу, на который необходимо довернуть башню с гранатометами, и вырабатывает команду на отстрел гранаты, образующей аэрозольную завесу на удалении 55 м от танка. Таким образом обеспечивается защита от противотанковых боеприпасов противника с лазерным наведением.

В СПЗ применены пусковые установки системы 902В «Туча», из которых возможен отстрел не только аэрозолеобразующих гранат ЗД17, но и дымовых фанат ЗД6.

Как и Т-72Б, танк Т-90 оборудован системой защиты от напалма «Сода», системой ППО ЗЭЦ13-1 «Иней», встроенным оборудованием самоокапывания и т. д.

На Т-90 установлен 12-цилиндровый многотопливный V-образный дизель жидкостного охлаждения В-84МС мощностью 840 л.с. при 2000 об/мин. На танках последних выпусков устанавливается двигатель В-92С2 мощностью 1000 л.с. При 2000 об/мин. Этот двигатель, созданный ОАО «Челябинский тракторный завод», на 74,6 % унифицирован с двигателями В-46-6 и В-84МС.

Силовая передача и ходовая часть остались почти неизменными по сравнению с Т-72Б. Опорные катки Т-90 на 10 мм шире, чем у его предшественника.

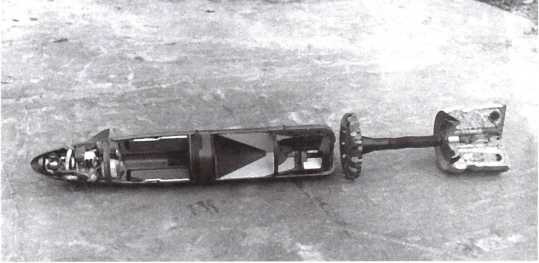

Выстрел с танковой управляемой ракетой 9М119 (учебный разрез).

Устройство выстрела ЗУБК-14 и танковой управляемой ракеты 9М119: 1 — гирокоординатор; 2 — рулевой привод; 3 — маршевый двигатель; 4 — боевая часть; 5 — приемник излучения; 6 — метательное устройство 9X949.

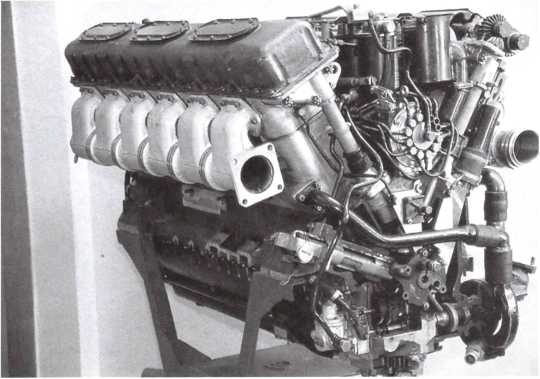

Двигатель В-84МС.

Движение танка ночью обеспечивается установкой ночного прибора механика-водителя ТВН-5.

На танке установлены УКВ-радиостанция Р-163-50У и УКВ-радиостанция Р-163-УП. Внутреннюю связь между членами экипажа и связь с десантом обеспечивает аппаратура внутренней связи и коммутации Р-174.

На основании поручения Государственной военно-промышленной комиссии СССР от 4 апреля 1991 года в КБ «Уралвагонзавода» приступили к проектированию командирского варианта танка Т-90, получившего в опытной разработке наименование «объект 188К».

Этот танк был оснащен дополнительной радиостанцией Р-163-50К, танковой навигационной аппаратурой ТНА-4-3 и автономным агрегатом питания АБ-1-П28.

После завершения испытаний на основании приказа министра обороны от 3 июня 1994 года «объект 188К» был принят на вооружение Российской Армии под индексом Т-90К.

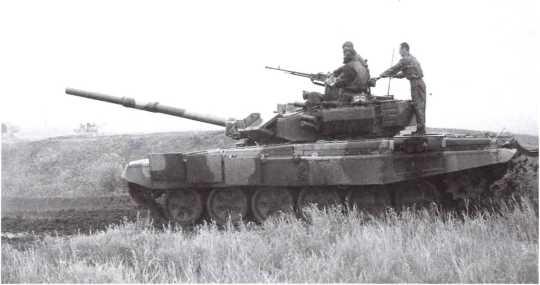

Танк Т-90C на выставке ВТТВ «Омск-99». На этой машине установлена сварная башня и двигатель В-92С2.

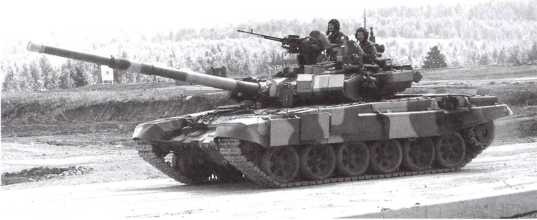

Танк Т-90C на выставке в Нижнем Тагиле в 2000 году.

Рассказ о производстве и совершенствовании танка Т-72 был бы неполным без упоминания о целом ряде опытных работ, не закончившихся созданием серийных образцов. В этой связи в первую очередь следует упомянуть проводившиеся в период с 1971 по 1974 год опытно-конструкторские работы, получившие шифр «Буйвол». Они заключались в разработке, изготовлении и испытаниях модернизированных танков, получивших обозначение «объект 172-2М». На этих машинах был реализован ряд мер по повышению уровня защищенности от противотанковых средств, увеличению боекомплекта, усовершенствованию подрессоривания, управления огнем и повышению точности стрельбы. Это привело к значительному увеличению массы танка. С целью сохранения динамических характеристик на прежнем уровне на «объекте 172-2М» был установлен двигатель В-46Ф, форсированный до 840 л.с.

Для проверки и подтверждения основных направлений модернизации в опытном производстве КБ были собраны четыре опытных образца, которые в период с июня 1972 по июнь 1974 года проходили заводские испытания в различных дорожных и климатических условиях. В ходе испытаний танки прошли не менее 15 тыс. км и остались в работоспособном состоянии. Многие конструктивные и компоновочные решения, реализованные на «объекте 172-2М», впоследствии были внедрены на серийных машинах.
